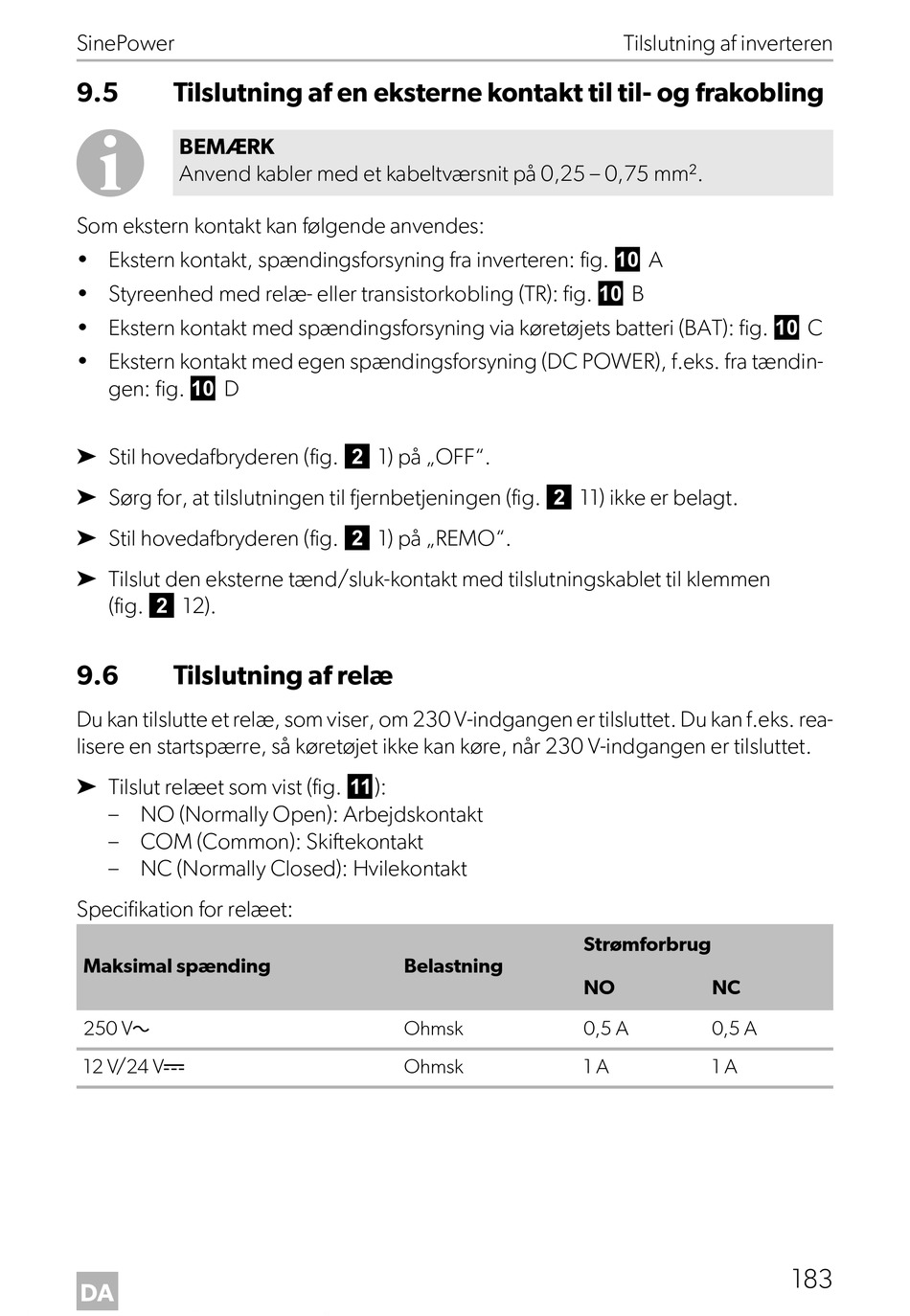

SinePower
9.5 Tilslutning af en eksterne kontakt til til- og frakobling
I
BEMÆRK
Anvend kabler med et kabeltværsnit på 0,25 – 0,75 mm².
Som ekstern kontakt kan følgende anvendes:
• Ekstern kontakt, spændingsforsyning fra inverteren: fig. 0 A
• Styreenhed med relæ- eller transistorkobling (TR): fig. 0 B
• Ekstern kontakt med spændingsforsyning via køretøjets batteri (BAT): fig. 0 C
• Ekstern kontakt med egen spændingsforsyning (DC POWER), f.eks. fra tændin-
gen: fig. 0 D
➤ Stil hovedafbryderen (fig. 2 1) på „OFF".
➤ Sørg for, at tilslutningen til fjernbetjeningen (fig. 2 11) ikke er belagt.
➤ Stil hovedafbryderen (fig. 2 1) på „REMO".
➤ Tilslut den eksterne tænd/sluk-kontakt med tilslutningskablet til klemmen
(fig. 2 12).
9.6 Tilslutning af relæ
Du kan tilslutte et relæ, som viser, om 230 V-indgangen er tilsluttet. Du kan f.eks. rea-
lisere en startspærre, så køretøjet ikke kan køre, når 230 V-indgangen er tilsluttet.
➤ Tilslut relæet som vist (fig. a):
– NO (Normally Open): Arbejdskontakt
– COM (Common): Skiftekontakt
– NC (Normally Closed): Hvilekontakt
Specifikation for relæet:
Maksimal spænding
250 Vw
12 V/24 Vg
DA
Belastning
Ohmsk
Ohmsk
Tilslutning af inverteren
Strømforbrug
NO NC
0,5 A 0,5 A
1 A 1 A
183
