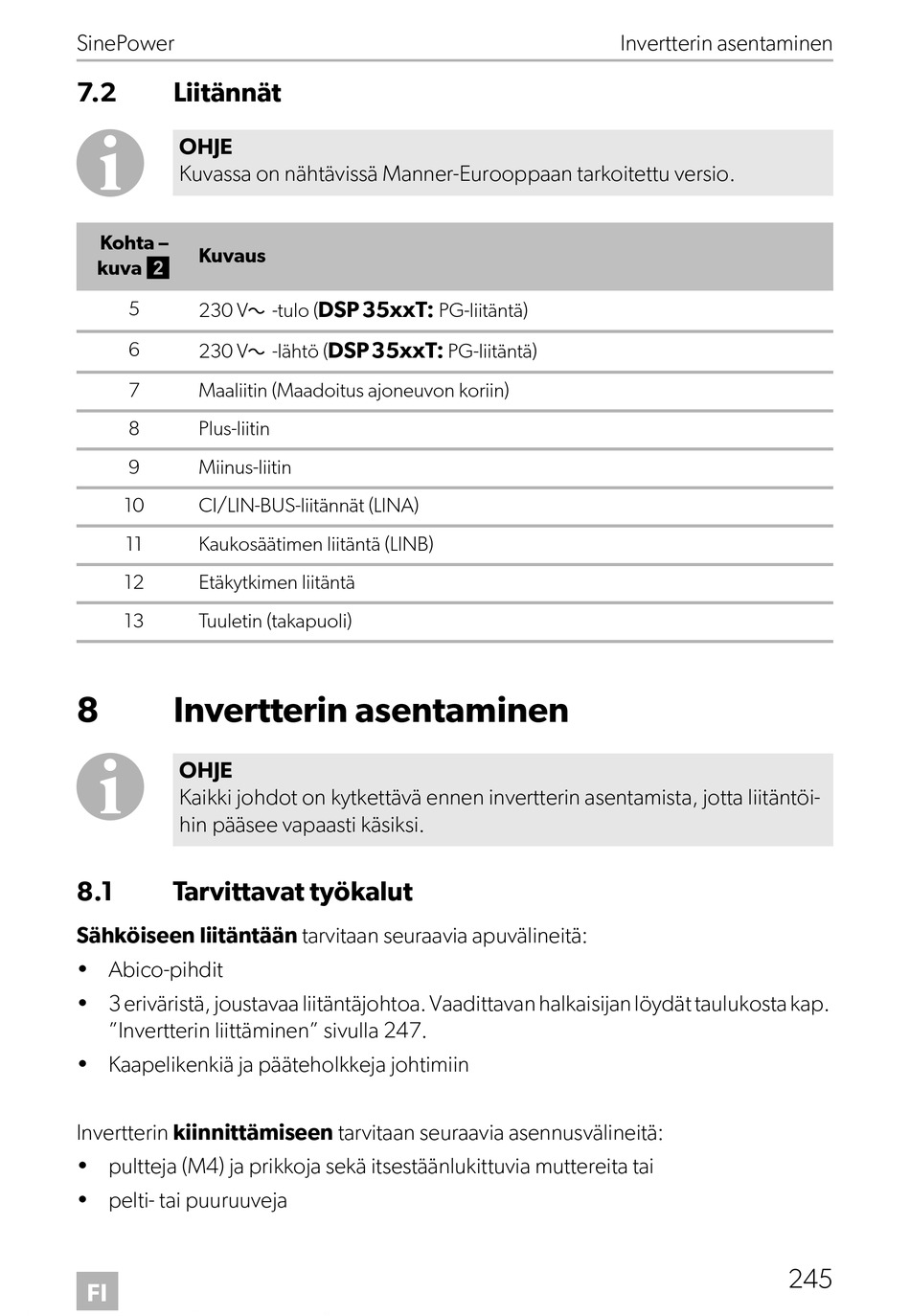

SinePower
7.2 Liitännät
I
OHJE
Kuvassa on nähtävissä Manner-Eurooppaan tarkoitettu versio.
Kohta –
Kuvaus
kuva 2
5
230 Vw -tulo (
6
230 Vw -lähtö (
7 Maaliitin (Maadoitus ajoneuvon koriin)
8 Plus-liitin
9 Miinus-liitin
10 CI/LIN-BUS-liitännät (LINA)
11 Kaukosäätimen liitäntä (LINB)
12 Etäkytkimen liitäntä
13 Tuuletin (takapuoli)
8

Invertterin asentaminen

I
OHJE
Kaikki johdot on kytkettävä ennen invertterin asentamista, jotta liitäntöi-
hin pääsee vapaasti käsiksi.
8.1 Tarvittavat työkalut
Sähköiseen liitäntään tarvitaan seuraavia apuvälineitä:
• Abico-pihdit
• 3 eriväristä, joustavaa liitäntäjohtoa. Vaadittavan halkaisijan löydät taulukosta kap.
"Invertterin liittäminen" sivulla 247.
• Kaapelikenkiä ja pääteholkkeja johtimiin
Invertterin kiinnittämiseen tarvitaan seuraavia asennusvälineitä:
• pultteja (M4) ja prikkoja sekä itsestäänlukittuvia muttereita tai
• pelti- tai puuruuveja
FI
DSP35xxT:
PG-liitäntä)
DSP35xxT:
PG-liitäntä)
Invertterin asentaminen
245
