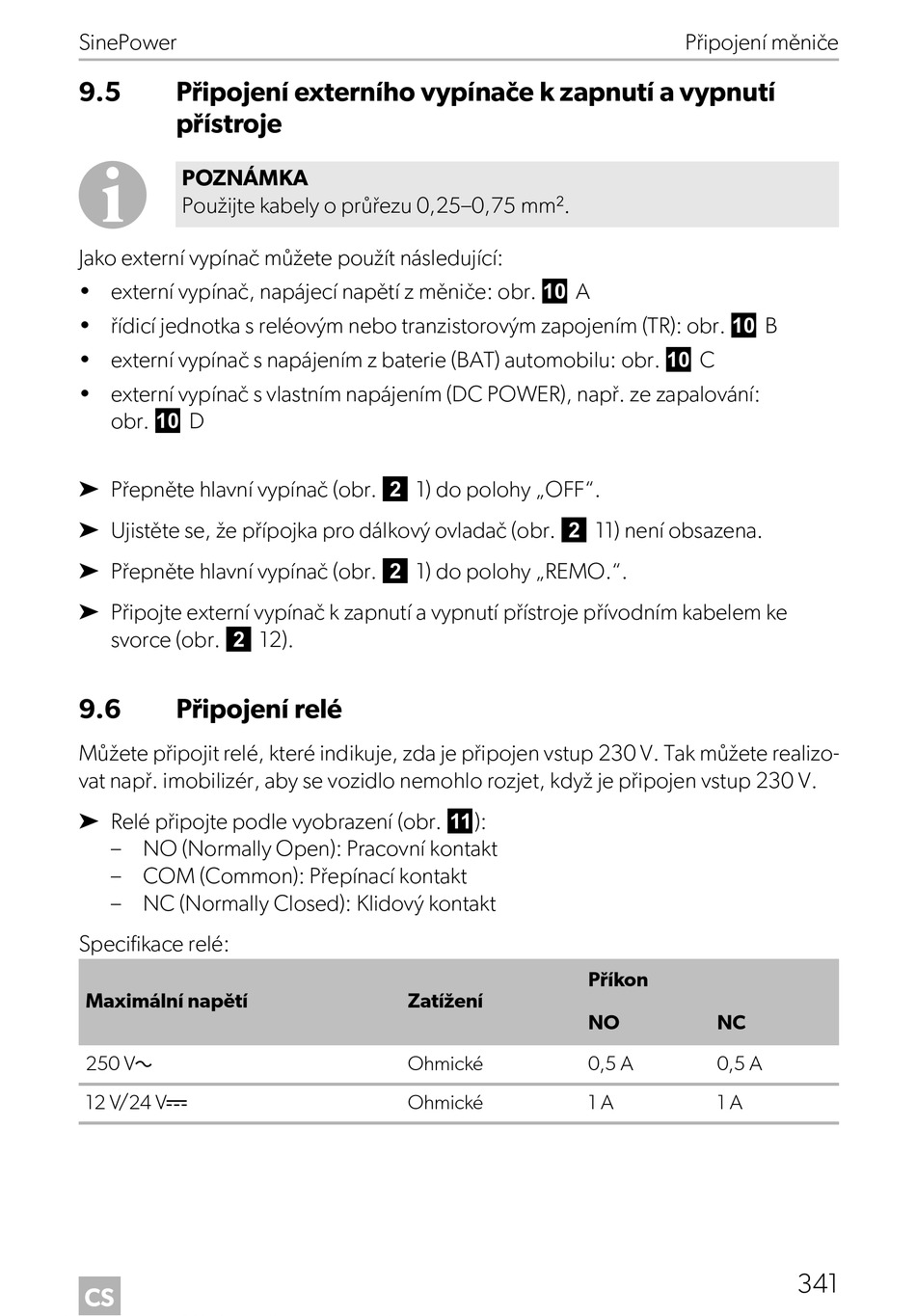

SinePower
9.5 Připojení externího vypínače k zapnutí a vypnutí
přístroje
I
POZNÁMKA
Použijte kabely o průřezu 0,25–0,75 mm².
Jako externí vypínač můžete použít následující:
• externí vypínač, napájecí napětí z měniče: obr. 0 A
• řídicí jednotka s reléovým nebo tranzistorovým zapojením (TR): obr. 0 B
• externí vypínač s napájením z baterie (BAT) automobilu: obr. 0 C
• externí vypínač s vlastním napájením (DC POWER), např. ze zapalování:
obr. 0 D
➤ Přepněte hlavní vypínač (obr. 2 1) do polohy „OFF".
➤ Ujistěte se, že přípojka pro dálkový ovladač (obr. 2 11) není obsazena.
➤ Přepněte hlavní vypínač (obr. 2 1) do polohy „REMO.".
➤ Připojte externí vypínač k zapnutí a vypnutí přístroje přívodním kabelem ke
svorce (obr. 2 12).
9.6 Připojení relé
Můžete připojit relé, které indikuje, zda je připojen vstup 230 V. Tak můžete realizo-
vat např. imobilizér, aby se vozidlo nemohlo rozjet, když je připojen vstup 230 V.
➤ Relé připojte podle vyobrazení (obr. a):
– NO (Normally Open): Pracovní kontakt
– COM (Common): Přepínací kontakt
– NC (Normally Closed): Klidový kontakt
Specifikace relé:
Maximální napětí
250 Vw
12 V/24 Vg
CS
Zatížení
Ohmické
Ohmické
Připojení měniče
Příkon
NO NC
0,5 A 0,5 A
1 A 1 A
