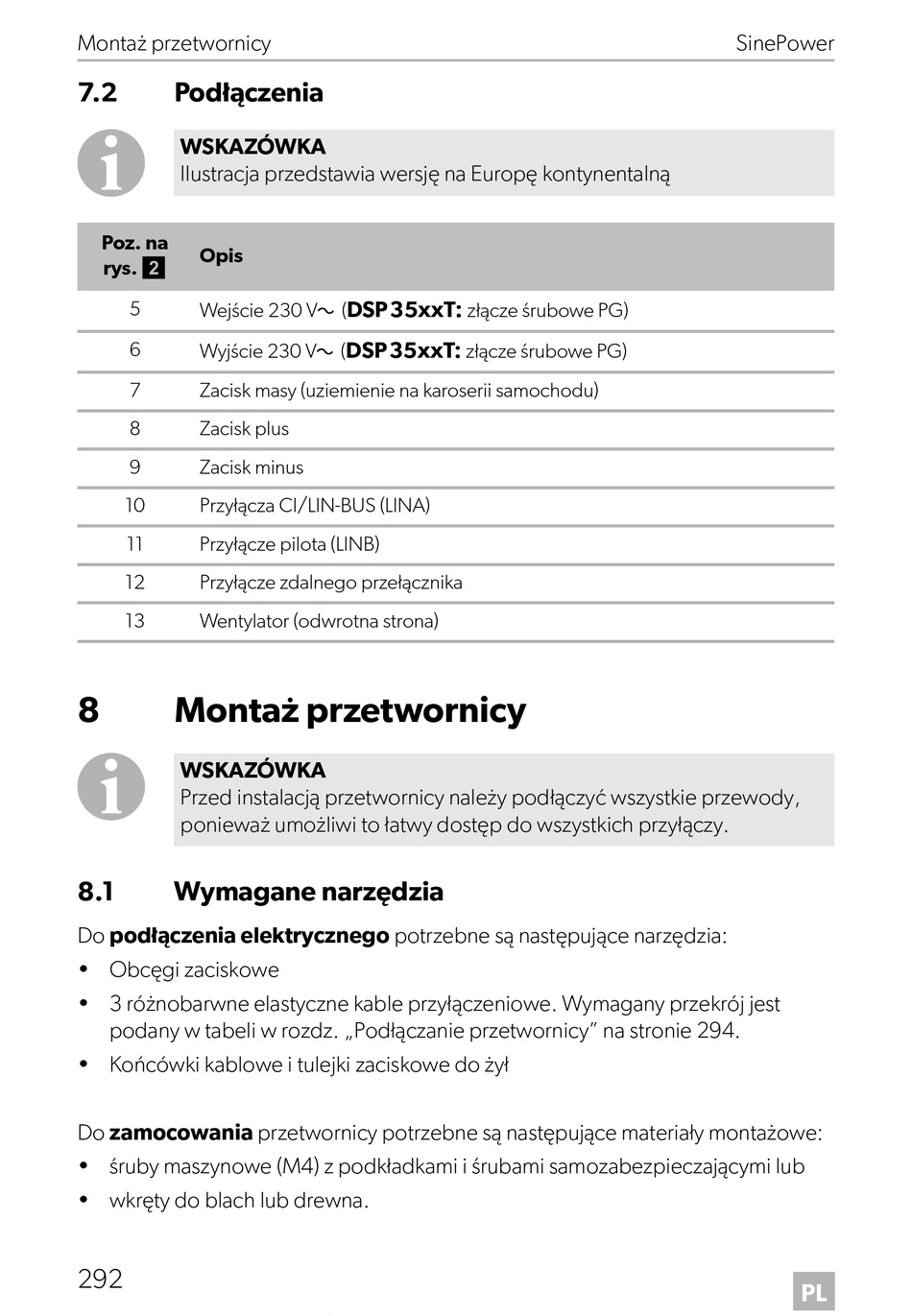

Montaż przetwornicy
7.2 Podłączenia
I
WSKAZÓWKA
Ilustracja przedstawia wersję na Europę kontynentalną
Poz. na
Opis
rys. 2
5
Wejście 230 Vw (
6
Wyjście 230 Vw (
7 Zacisk masy (uziemienie na karoserii samochodu)
8 Zacisk plus
9 Zacisk minus
10 Przyłącza CI/LIN-BUS (LINA)
11 Przyłącze pilota (LINB)
12 Przyłącze zdalnego przełącznika
13 Wentylator (odwrotna strona)
8 Montaż przetwornicy
I
WSKAZÓWKA
Przed instalacją przetwornicy należy podłączyć wszystkie przewody,
ponieważ umożliwi to łatwy dostęp do wszystkich przyłączy.
8.1 Wymagane narzędzia
Do podłączenia elektrycznego potrzebne są następujące narzędzia:
• Obcęgi zaciskowe
• 3 różnobarwne elastyczne kable przyłączeniowe. Wymagany przekrój jest
podany w tabeli w rozdz. „Podłączanie przetwornicy" na stronie 294.
• Końcówki kablowe i tulejki zaciskowe do żył
Do zamocowania przetwornicy potrzebne są następujące materiały montażowe:
• śruby maszynowe (M4) z podkładkami i śrubami samozabezpieczającymi lub
• wkręty do blach lub drewna.
292
DSP35xxT:
złącze śrubowe PG)
DSP35xxT:
złącze śrubowe PG)
SinePower
PL
