SinePower

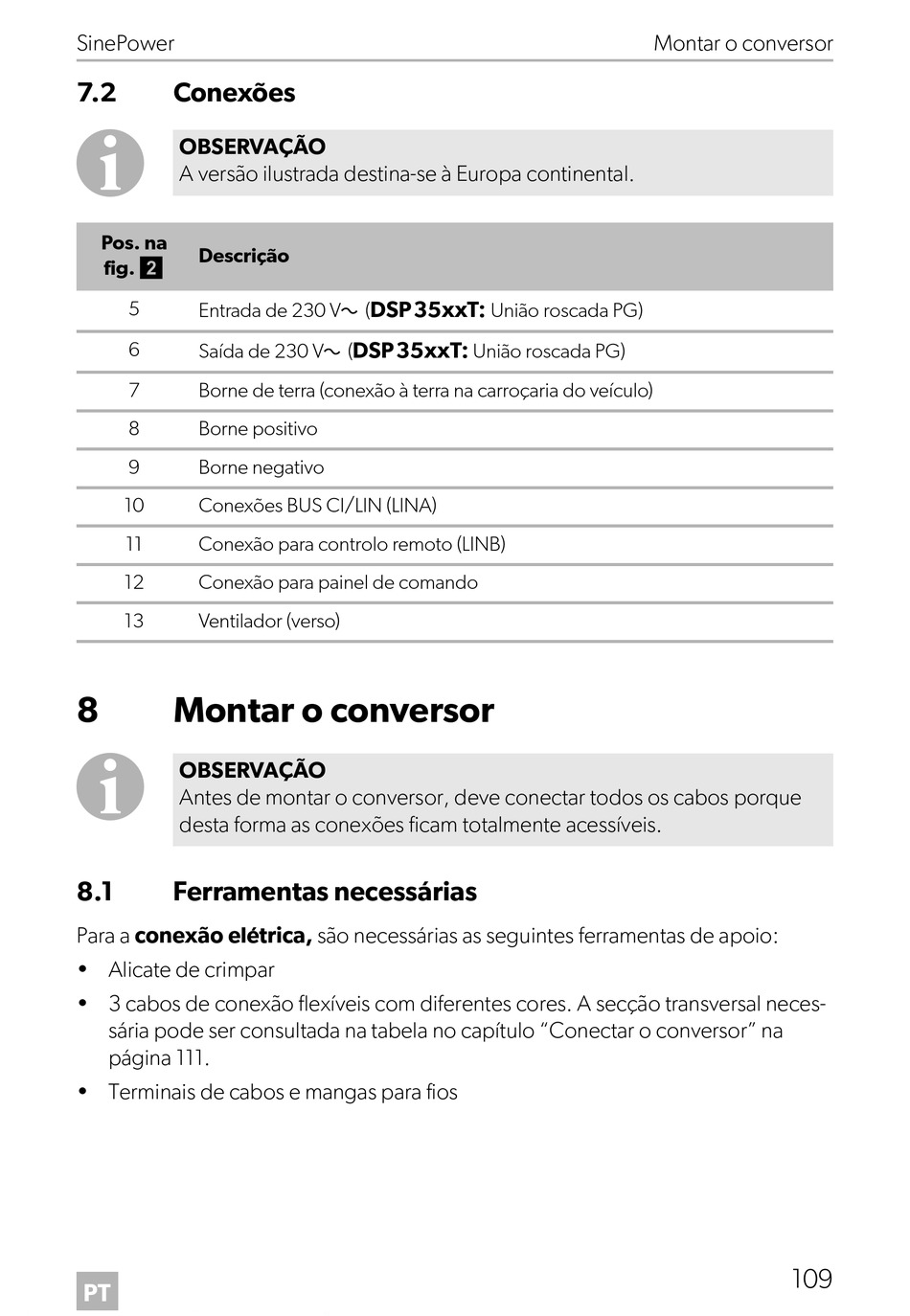

7.2 Conexões
I
OBSERVAÇÃO
A versão ilustrada destina-se à Europa continental.
Pos. na
Descrição
fig. 2
5
Entrada de 230 Vw (
6
Saída de 230 Vw (
7 Borne de terra (conexão à terra na carroçaria do veículo)
8 Borne positivo
9 Borne negativo
10 Conexões BUS CI/LIN (LINA)
11 Conexão para controlo remoto (LINB)
12 Conexão para painel de comando
13 Ventilador (verso)
8

Montar o conversor

I
OBSERVAÇÃO
Antes de montar o conversor, deve conectar todos os cabos porque
desta forma as conexões ficam totalmente acessíveis.
8.1 Ferramentas necessárias
Para a conexão elétrica, são necessárias as seguintes ferramentas de apoio:
• Alicate de crimpar
• 3 cabos de conexão flexíveis com diferentes cores. A secção transversal neces-
sária pode ser consultada na tabela no capítulo "Conectar o conversor" na
página 111.
• Terminais de cabos e mangas para fios
PT
DSP35xxT:
União roscada PG)
DSP35xxT:
União roscada PG)
Montar o conversor
109
