SinePower
9

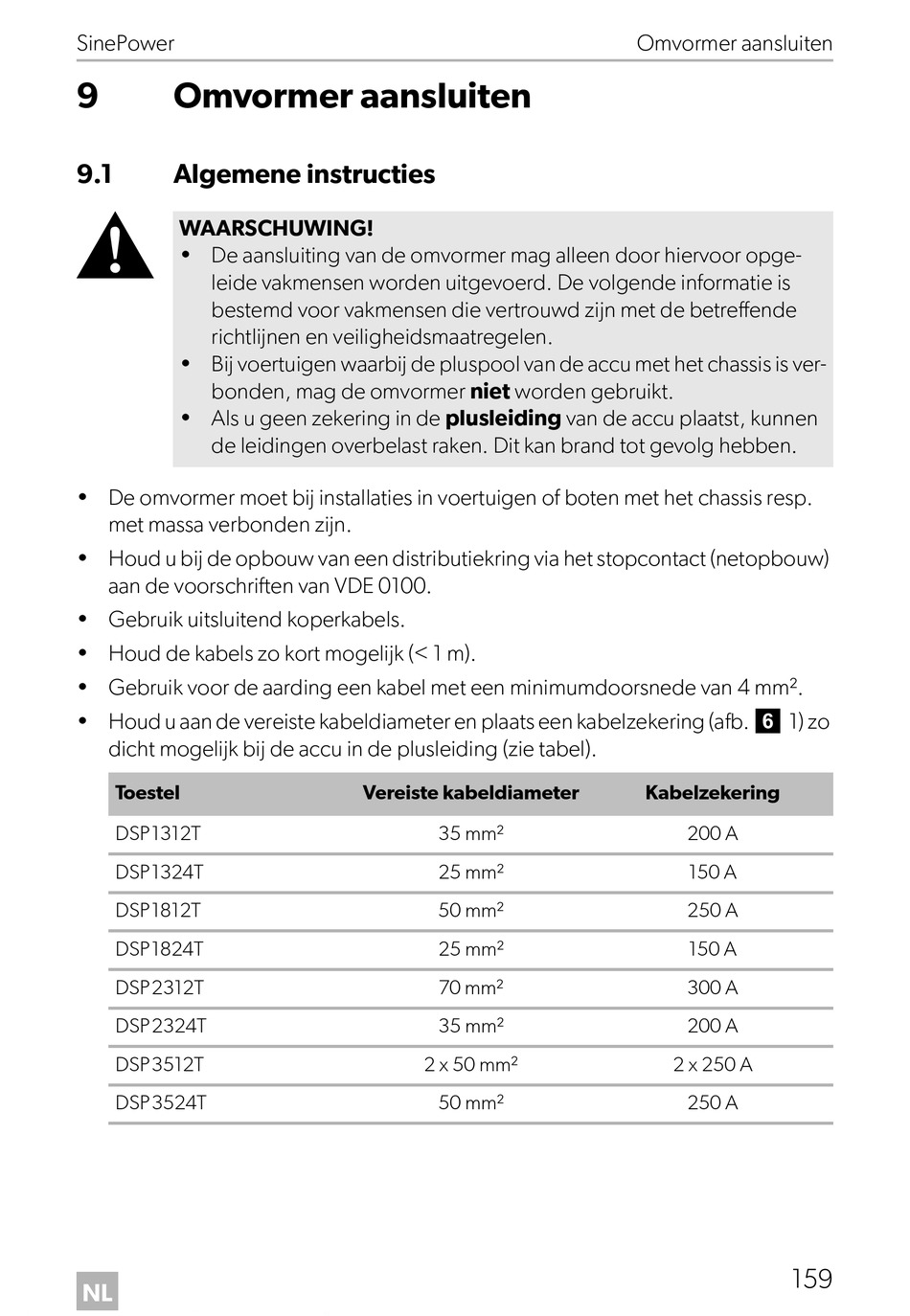

Omvormer aansluiten

9.1

Algemene instructies

!
WAARSCHUWING!
• De aansluiting van de omvormer mag alleen door hiervoor opge-
leide vakmensen worden uitgevoerd. De volgende informatie is
bestemd voor vakmensen die vertrouwd zijn met de betreffende
richtlijnen en veiligheidsmaatregelen.
• Bij voertuigen waarbij de pluspool van de accu met het chassis is ver-
bonden, mag de omvormer niet worden gebruikt.
• Als u geen zekering in de plusleiding van de accu plaatst, kunnen
de leidingen overbelast raken. Dit kan brand tot gevolg hebben.
• De omvormer moet bij installaties in voertuigen of boten met het chassis resp.
met massa verbonden zijn.
• Houd u bij de opbouw van een distributiekring via het stopcontact (netopbouw)
aan de voorschriften van VDE 0100.
• Gebruik uitsluitend koperkabels.
• Houd de kabels zo kort mogelijk (< 1 m).
• Gebruik voor de aarding een kabel met een minimumdoorsnede van 4 mm².
• Houd u aan de vereiste kabeldiameter en plaats een kabelzekering (afb. 6 1) zo
dicht mogelijk bij de accu in de plusleiding (zie tabel).
Toestel
DSP1312T
DSP1324T
DSP1812T
DSP1824T
DSP2312T
DSP2324T
DSP3512T
DSP3524T
NL
Vereiste kabeldiameter
35 mm²
25 mm²
50 mm²
25 mm²
70 mm²
35 mm²
2 x 50 mm²
50 mm²
Omvormer aansluiten
Kabelzekering
200 A
150 A
250 A
150 A
300 A
200 A
2 x 250 A
250 A
159
