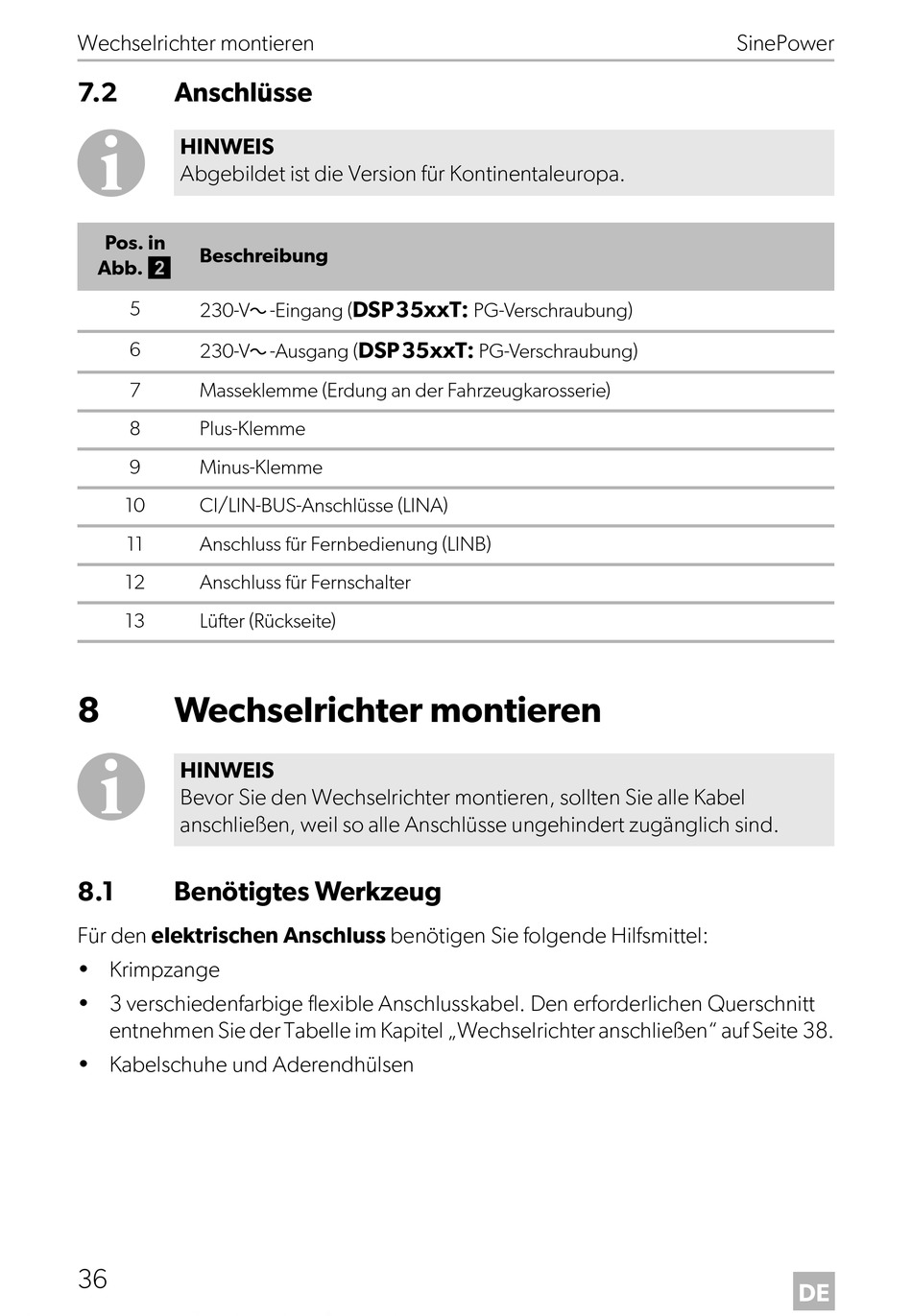

Wechselrichter montieren

7.2 Anschlüsse
I
HINWEIS
Abgebildet ist die Version für Kontinentaleuropa.
Pos. in
Beschreibung
Abb. 2
5
230-Vw-Eingang (
6
230-Vw-Ausgang (
7 Masseklemme (Erdung an der Fahrzeugkarosserie)
8 Plus-Klemme
9 Minus-Klemme
10 CI/LIN-BUS-Anschlüsse (LINA)
11 Anschluss für Fernbedienung (LINB)
12 Anschluss für Fernschalter
13 Lüfter (Rückseite)
8 Wechselrichter montieren
I
HINWEIS
Bevor Sie den Wechselrichter montieren, sollten Sie alle Kabel
anschließen, weil so alle Anschlüsse ungehindert zugänglich sind.
8.1 Benötigtes Werkzeug
Für den elektrischen Anschluss benötigen Sie folgende Hilfsmittel:
• Krimpzange
• 3 verschiedenfarbige flexible Anschlusskabel. Den erforderlichen Querschnitt
entnehmen Sie der Tabelle im Kapitel „Wechselrichter anschließen" auf Seite 38.
• Kabelschuhe und Aderendhülsen
36
DSP35xxT:
PG-Verschraubung)
DSP35xxT:
PG-Verschraubung)
SinePower
DE
