SinePower

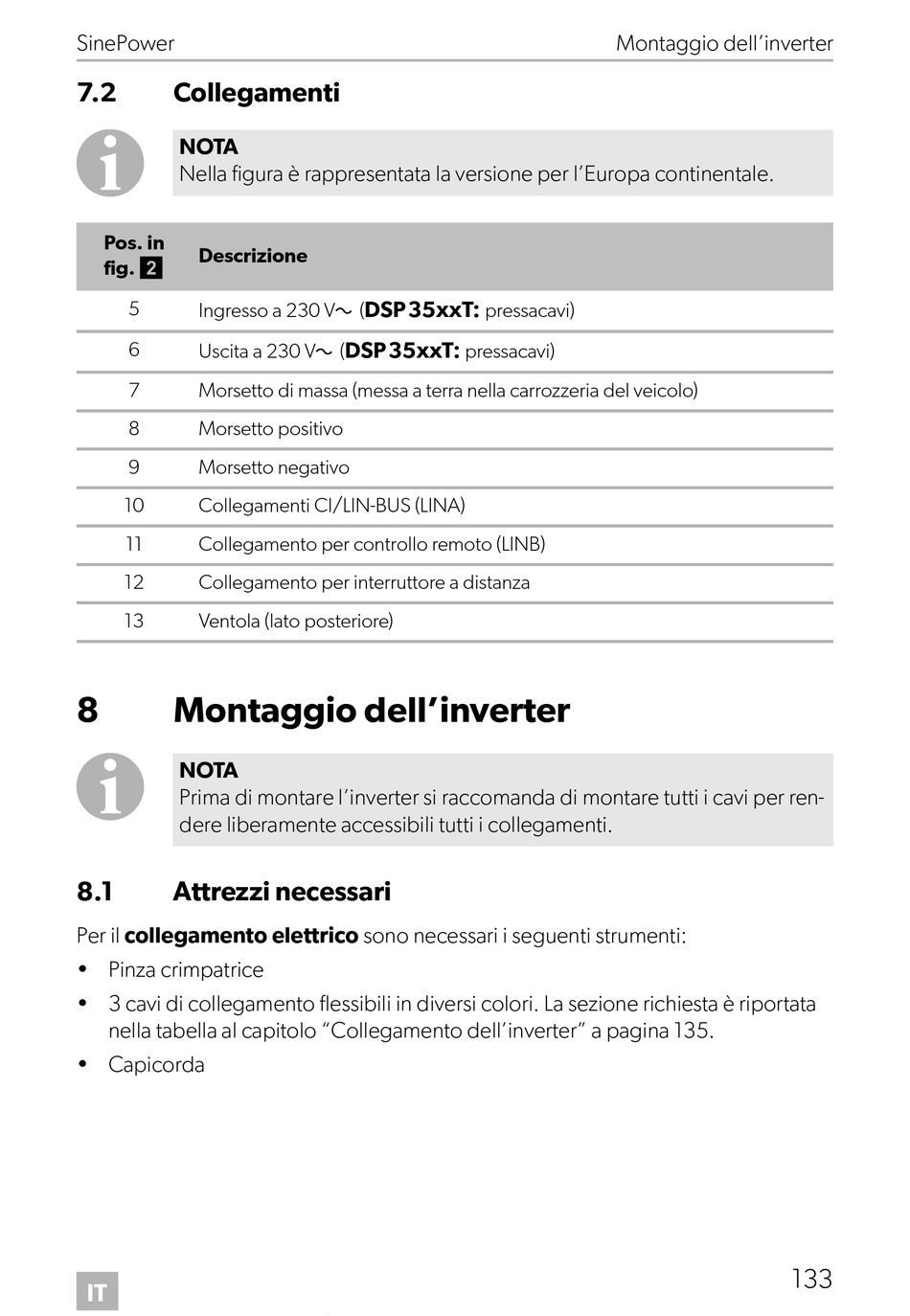

7.2 Collegamenti
I
NOTA
Nella figura è rappresentata la versione per l'Europa continentale.
Pos. in
Descrizione
fig. 2
5
Ingresso a 230 Vw (
6
Uscita a 230 Vw (
7 Morsetto di massa (messa a terra nella carrozzeria del veicolo)
8 Morsetto positivo
9 Morsetto negativo
10 Collegamenti CI/LIN-BUS (LINA)
11 Collegamento per controllo remoto (LINB)
12 Collegamento per interruttore a distanza
13 Ventola (lato posteriore)
8

Montaggio dell'inverter

I
NOTA
Prima di montare l'inverter si raccomanda di montare tutti i cavi per ren-
dere liberamente accessibili tutti i collegamenti.
8.1

Attrezzi necessari

Per il collegamento elettrico sono necessari i seguenti strumenti:
• Pinza crimpatrice
• 3 cavi di collegamento flessibili in diversi colori. La sezione richiesta è riportata
nella tabella al capitolo "Collegamento dell'inverter" a pagina 135.
• Capicorda
IT
DSP35xxT:
pressacavi)
DSP35xxT:
pressacavi)
Montaggio dell'inverter
133
