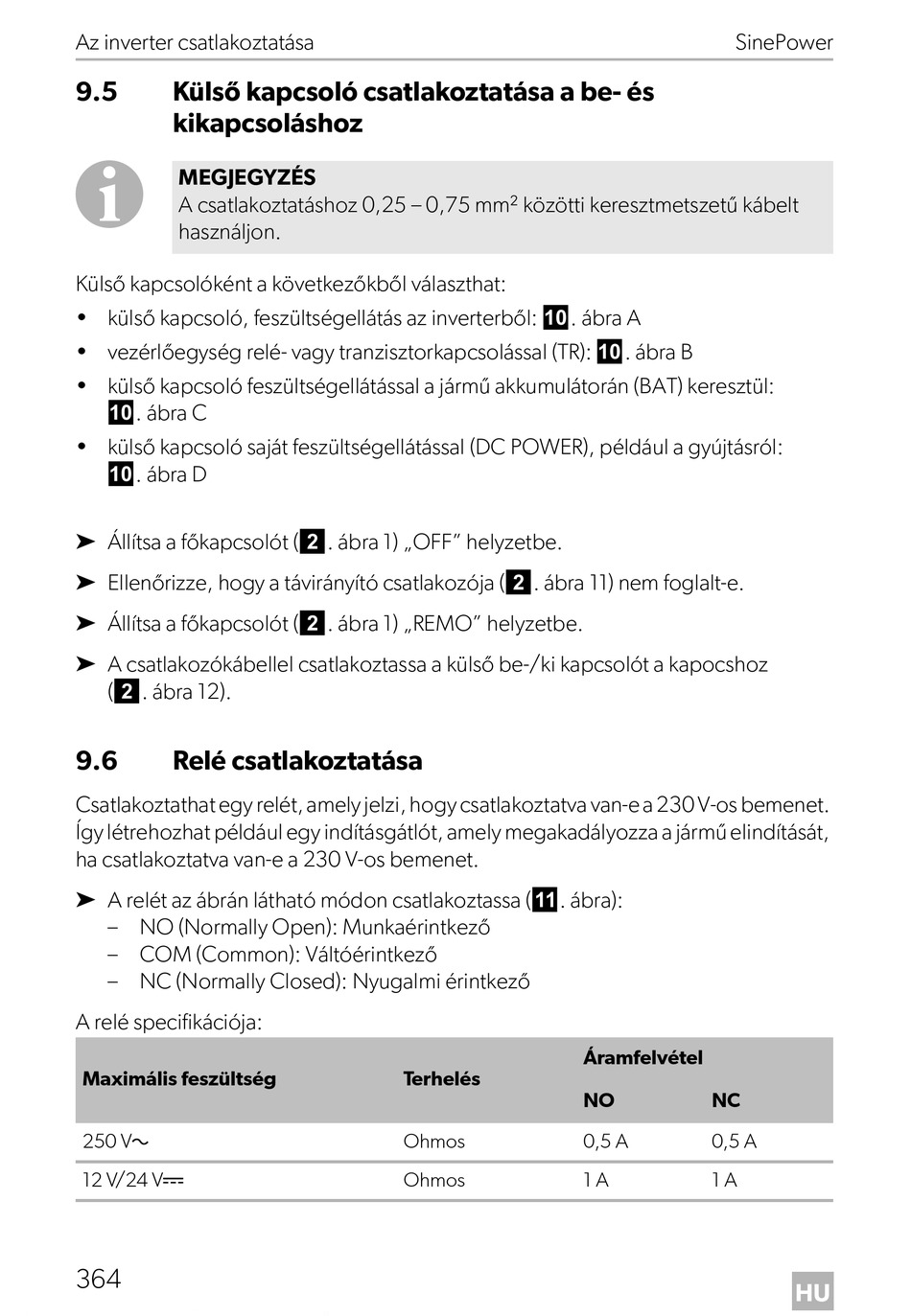

Az inverter csatlakoztatása
9.5 Külső kapcsoló csatlakoztatása a be- és
kikapcsoláshoz
I
MEGJEGYZÉS
A csatlakoztatáshoz 0,25 – 0,75 mm² közötti keresztmetszetű kábelt
használjon.
Külső kapcsolóként a következőkből választhat:
• külső kapcsoló, feszültségellátás az inverterből: 0. ábra A
• vezérlőegység relé- vagy tranzisztorkapcsolással (TR): 0. ábra B
• külső kapcsoló feszültségellátással a jármű akkumulátorán (BAT) keresztül:
0. ábra C
• külső kapcsoló saját feszültségellátással (DC POWER), például a gyújtásról:
0. ábra D
➤ Állítsa a főkapcsolót (2. ábra 1) „OFF" helyzetbe.
➤ Ellenőrizze, hogy a távirányító csatlakozója (2. ábra 11) nem foglalt-e.
➤ Állítsa a főkapcsolót (2. ábra 1) „REMO" helyzetbe.
➤ A csatlakozókábellel csatlakoztassa a külső be-/ki kapcsolót a kapocshoz
(2. ábra 12).
9.6 Relé csatlakoztatása
Csatlakoztathat egy relét, amely jelzi, hogy csatlakoztatva van-e a 230 V-os bemenet.
Így létrehozhat például egy indításgátlót, amely megakadályozza a jármű elindítását,
ha csatlakoztatva van-e a 230 V-os bemenet.
➤ A relét az ábrán látható módon csatlakoztassa (a. ábra):
– NO (Normally Open): Munkaérintkező
– COM (Common): Váltóérintkező
– NC (Normally Closed): Nyugalmi érintkező
A relé specifikációja:
Maximális feszültség
250 Vw
12 V/24 Vg
364
Terhelés
Ohmos
Ohmos
SinePower
Áramfelvétel
NO NC
0,5 A 0,5 A
1 A 1 A
HU
