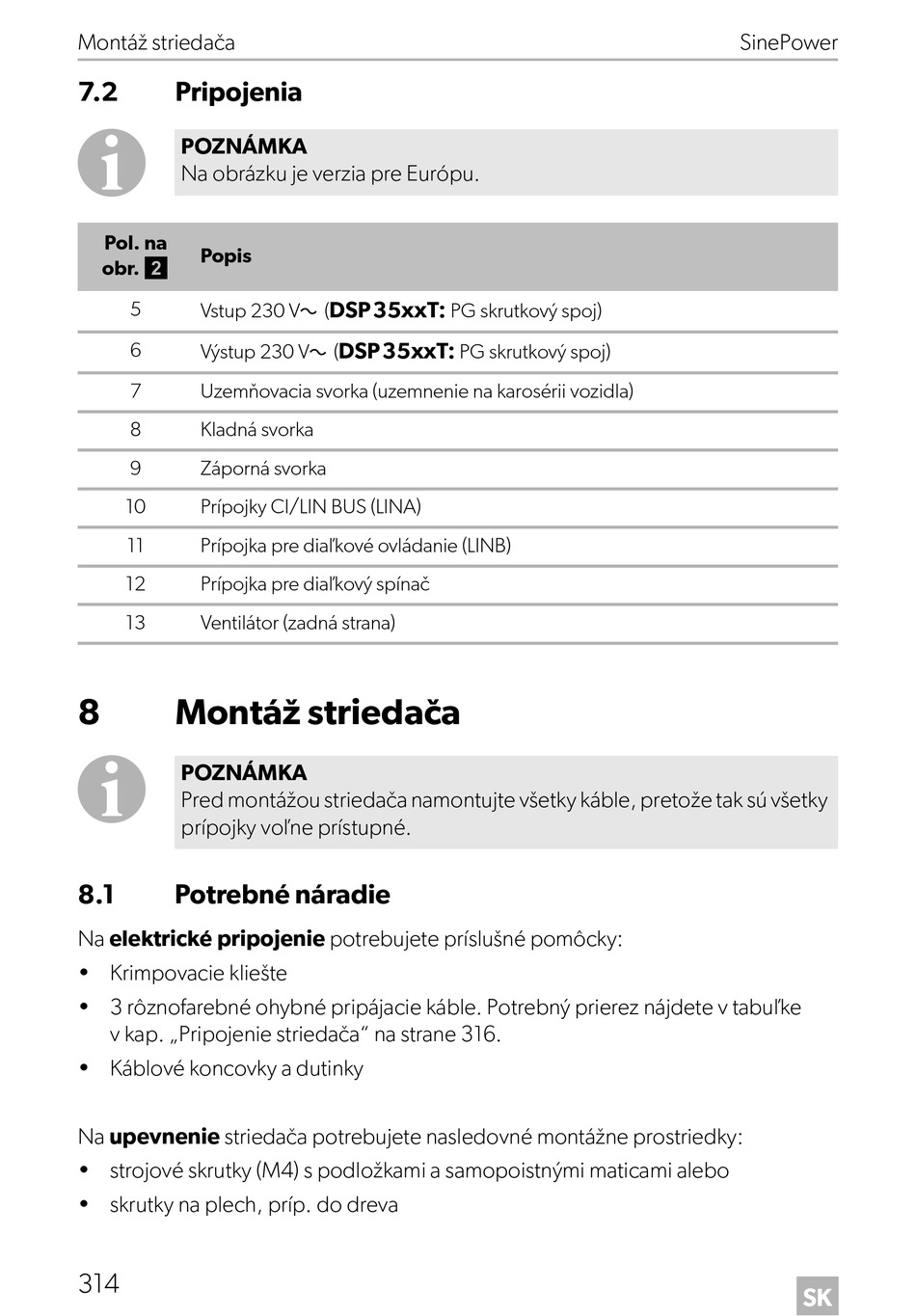

Montáž striedača
7.2 Pripojenia
I
POZNÁMKA
Na obrázku je verzia pre Európu.
Pol. na
Popis
obr. 2
5
Vstup 230 Vw (
6
Výstup 230 Vw (
7 Uzemňovacia svorka (uzemnenie na karosérii vozidla)
8 Kladná svorka
9 Záporná svorka
10 Prípojky CI/LIN BUS (LINA)
11 Prípojka pre diaľkové ovládanie (LINB)
12 Prípojka pre diaľkový spínač
13 Ventilátor (zadná strana)
8 Montáž striedača
I
POZNÁMKA
Pred montážou striedača namontujte všetky káble, pretože tak sú všetky
prípojky voľne prístupné.
8.1 Potrebné náradie
Na elektrické pripojenie potrebujete príslušné pomôcky:
• Krimpovacie kliešte
• 3 rôznofarebné ohybné pripájacie káble. Potrebný prierez nájdete v tabuľke
v kap. „Pripojenie striedača" na strane 316.
• Káblové koncovky a dutinky
Na upevnenie striedača potrebujete nasledovné montážne prostriedky:
• strojové skrutky (M4) s podložkami a samopoistnými maticami alebo
• skrutky na plech, príp. do dreva
314
DSP35xxT:
PG skrutkový spoj)
DSP35xxT:
PG skrutkový spoj)
SinePower
SK
