SinePower

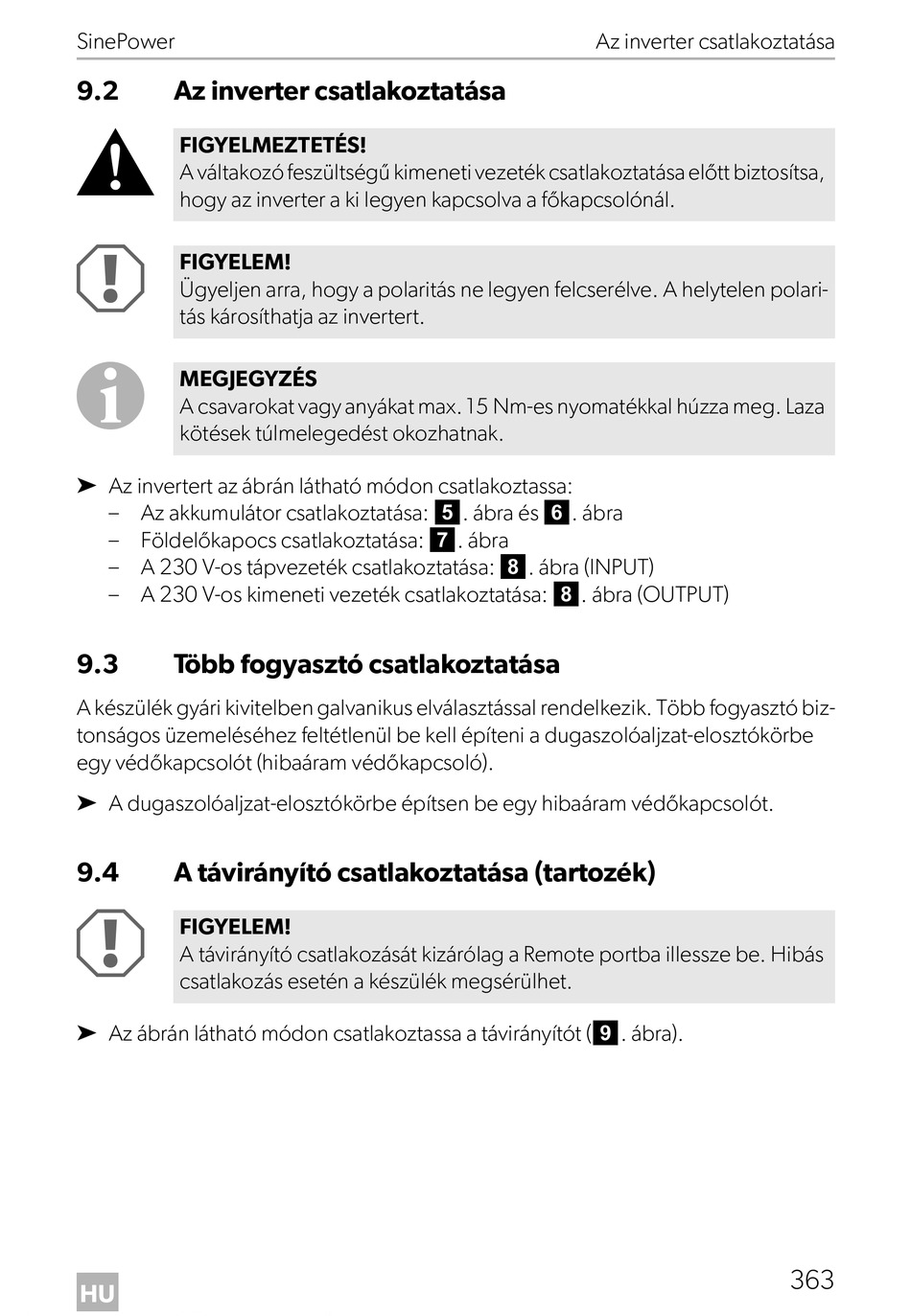

9.2 Az inverter csatlakoztatása
!
FIGYELMEZTETÉS!
A váltakozó feszültségű kimeneti vezeték csatlakoztatása előtt biztosítsa,
hogy az inverter a ki legyen kapcsolva a főkapcsolónál.
A
FIGYELEM!
Ügyeljen arra, hogy a polaritás ne legyen felcserélve. A helytelen polari-
tás károsíthatja az invertert.
I
MEGJEGYZÉS
A csavarokat vagy anyákat max. 15 Nm-es nyomatékkal húzza meg. Laza
kötések túlmelegedést okozhatnak.
➤ Az invertert az ábrán látható módon csatlakoztassa:
– Az akkumulátor csatlakoztatása: 5. ábra és 6. ábra
– Földelőkapocs csatlakoztatása: 7. ábra
– A 230 V-os tápvezeték csatlakoztatása: 8. ábra (INPUT)
– A 230 V-os kimeneti vezeték csatlakoztatása: 8. ábra (OUTPUT)
9.3 Több fogyasztó csatlakoztatása
A készülék gyári kivitelben galvanikus elválasztással rendelkezik. Több fogyasztó biz-
tonságos üzemeléséhez feltétlenül be kell építeni a dugaszolóaljzat-elosztókörbe
egy védőkapcsolót (hibaáram védőkapcsoló).
➤ A dugaszolóaljzat-elosztókörbe építsen be egy hibaáram védőkapcsolót.
9.4 A távirányító csatlakoztatása (tartozék)
A
FIGYELEM!
A távirányító csatlakozását kizárólag a Remote portba illessze be. Hibás
csatlakozás esetén a készülék megsérülhet.
➤ Az ábrán látható módon csatlakoztassa a távirányítót (9. ábra).
HU
Az inverter csatlakoztatása
363
