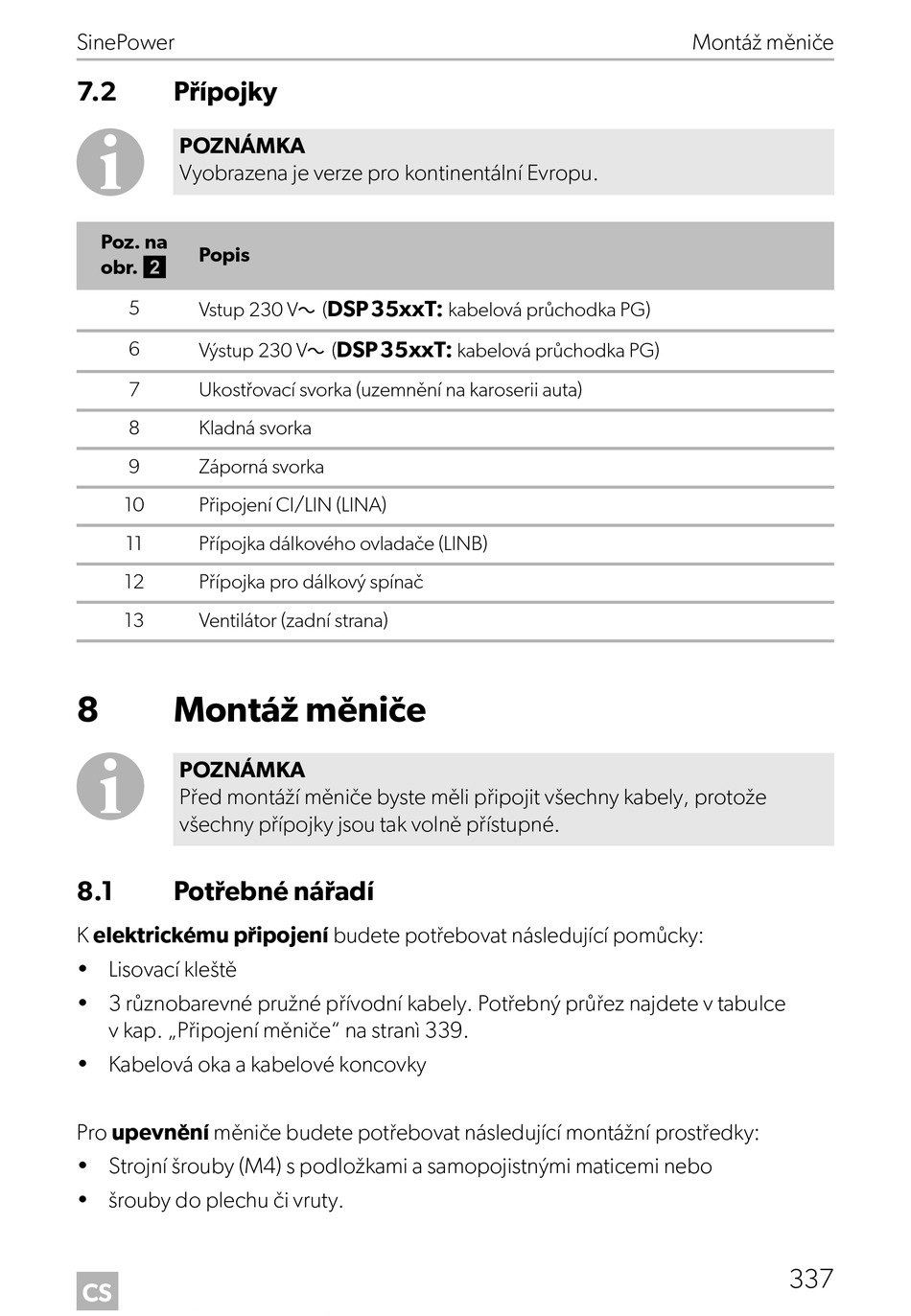

7.2 Přípojky
I
POZNÁMKA
Vyobrazena je verze pro kontinentální Evropu.
Poz. na
Popis
obr. 2
5
Vstup 230 Vw (
6
Výstup 230 Vw (
7 Ukostřovací svorka (uzemnění na karoserii auta)
8 Kladná svorka
9 Záporná svorka
10 Připojení CI/LIN (LINA)
11 Přípojka dálkového ovladače (LINB)
12 Přípojka pro dálkový spínač
13 Ventilátor (zadní strana)
8 Montáž měniče
I
POZNÁMKA
Před montáží měniče byste měli připojit všechny kabely, protože
všechny přípojky jsou tak volně přístupné.
8.1 Potřebné nářadí
K elektrickému připojení budete potřebovat následující pomůcky:
• Lisovací kleště
• 3 různobarevné pružné přívodní kabely. Potřebný průřez najdete v tabulce
v kap. „Připojení měniče" na stranì 339.
• Kabelová oka a kabelové koncovky
Pro upevnění měniče budete potřebovat následující montážní prostředky:
• Strojní šrouby (M4) s podložkami a samopojistnými maticemi nebo
• šrouby do plechu či vruty.
CS
DSP35xxT:
kabelová průchodka PG)
DSP35xxT:
kabelová průchodka PG)
Montáž měniče
