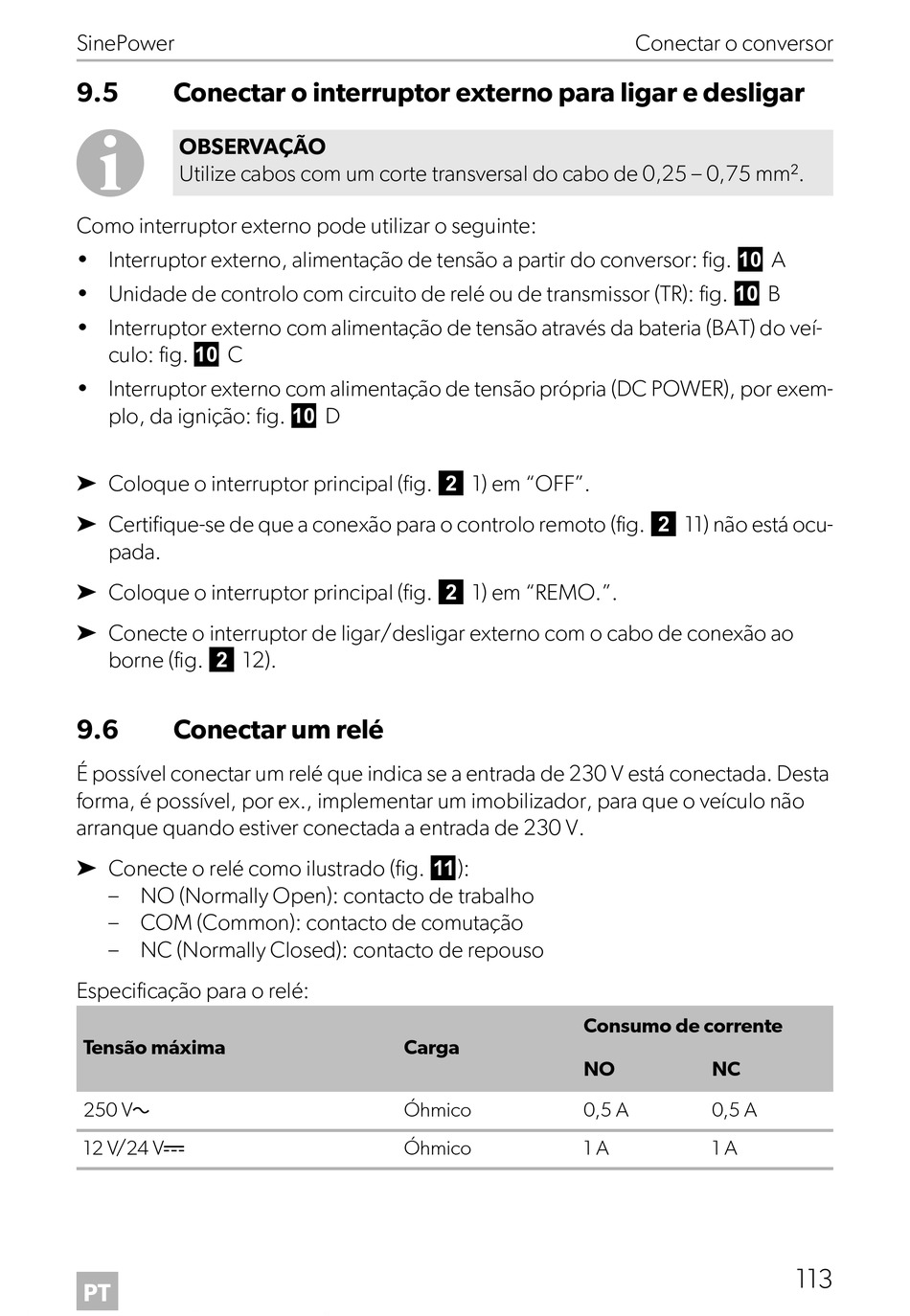

SinePower
9.5 Conectar o interruptor externo para ligar e desligar
I
OBSERVAÇÃO
Utilize cabos com um corte transversal do cabo de 0,25 – 0,75 mm².
Como interruptor externo pode utilizar o seguinte:
• Interruptor externo, alimentação de tensão a partir do conversor: fig. 0 A
• Unidade de controlo com circuito de relé ou de transmissor (TR): fig. 0 B
• Interruptor externo com alimentação de tensão através da bateria (BAT) do veí-
culo: fig. 0 C
• Interruptor externo com alimentação de tensão própria (DC POWER), por exem-
plo, da ignição: fig. 0 D
➤ Coloque o interruptor principal (fig. 2 1) em "OFF".
➤ Certifique-se de que a conexão para o controlo remoto (fig. 2 11) não está ocu-
pada.
➤ Coloque o interruptor principal (fig. 2 1) em "REMO.".
➤ Conecte o interruptor de ligar/desligar externo com o cabo de conexão ao
borne (fig. 2 12).
9.6 Conectar um relé
É possível conectar um relé que indica se a entrada de 230 V está conectada. Desta
forma, é possível, por ex., implementar um imobilizador, para que o veículo não
arranque quando estiver conectada a entrada de 230 V.
➤ Conecte o relé como ilustrado (fig. a):
– NO (Normally Open): contacto de trabalho
– COM (Common): contacto de comutação
– NC (Normally Closed): contacto de repouso
Especificação para o relé:
Tensão máxima
250 Vw
12 V/24 Vg
PT
Carga
Óhmico
Óhmico
Conectar o conversor
Consumo de corrente
NO NC
0,5 A 0,5 A
1 A 1 A
