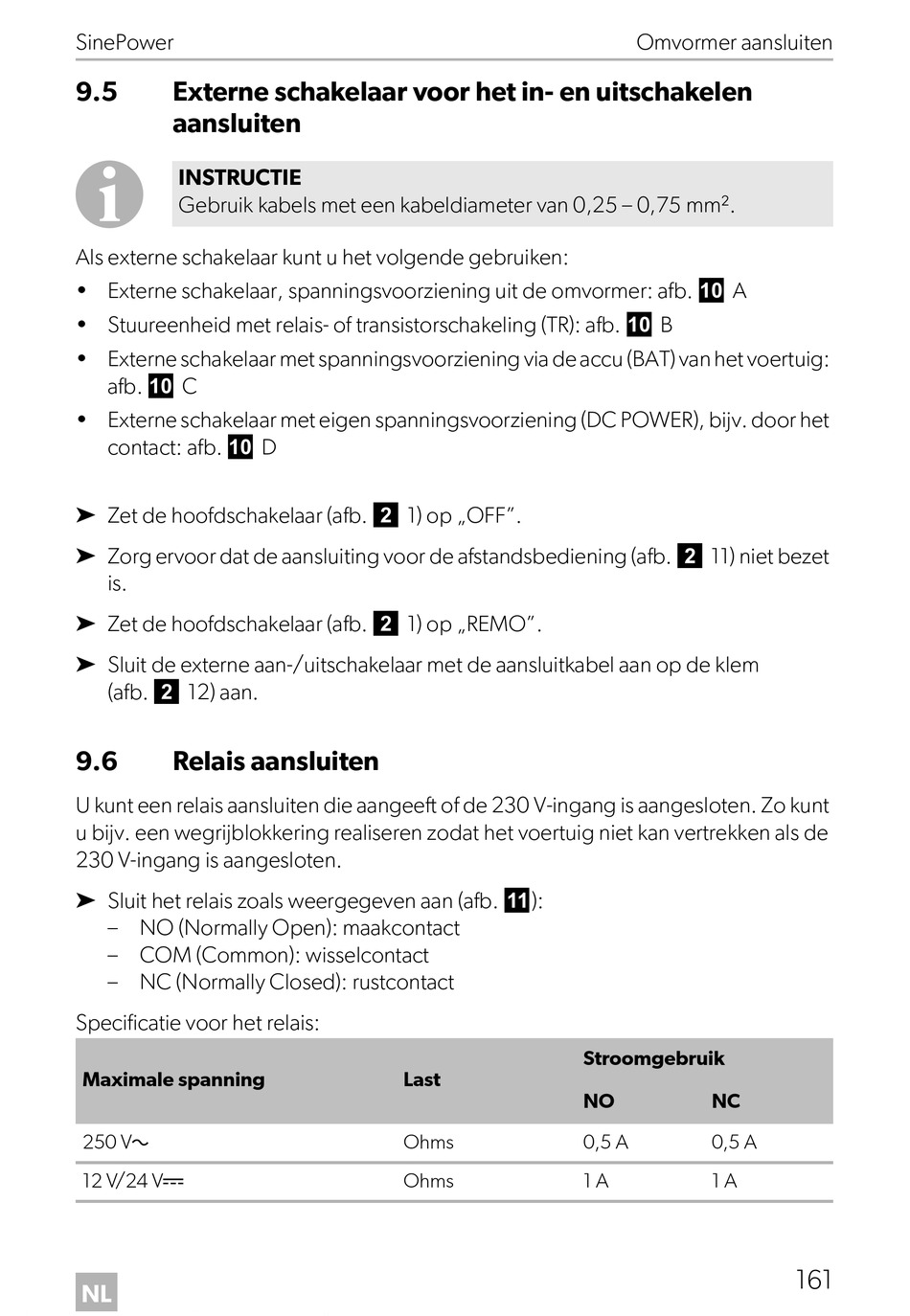

SinePower
9.5 Externe schakelaar voor het in- en uitschakelen
aansluiten
I
INSTRUCTIE
Gebruik kabels met een kabeldiameter van 0,25 – 0,75 mm².
Als externe schakelaar kunt u het volgende gebruiken:
• Externe schakelaar, spanningsvoorziening uit de omvormer: afb. 0 A
• Stuureenheid met relais- of transistorschakeling (TR): afb. 0 B
• Externe schakelaar met spanningsvoorziening via de accu (BAT) van het voertuig:
afb. 0 C
• Externe schakelaar met eigen spanningsvoorziening (DC POWER), bijv. door het
contact: afb. 0 D
➤ Zet de hoofdschakelaar (afb. 2 1) op „OFF".
➤ Zorg ervoor dat de aansluiting voor de afstandsbediening (afb. 2 11) niet bezet
is.
➤ Zet de hoofdschakelaar (afb. 2 1) op „REMO".
➤ Sluit de externe aan-/uitschakelaar met de aansluitkabel aan op de klem
(afb. 2 12) aan.
9.6 Relais aansluiten
U kunt een relais aansluiten die aangeeft of de 230 V-ingang is aangesloten. Zo kunt
u bijv. een wegrijblokkering realiseren zodat het voertuig niet kan vertrekken als de
230 V-ingang is aangesloten.
➤ Sluit het relais zoals weergegeven aan (afb. a):
– NO (Normally Open): maakcontact
– COM (Common): wisselcontact
– NC (Normally Closed): rustcontact
Specificatie voor het relais:
Maximale spanning
250 Vw
12 V/24 Vg
NL
Last
Ohms
Ohms
Omvormer aansluiten
Stroomgebruik
NO NC
0,5 A 0,5 A
1 A 1 A
