Az inverter csatlakoztatása

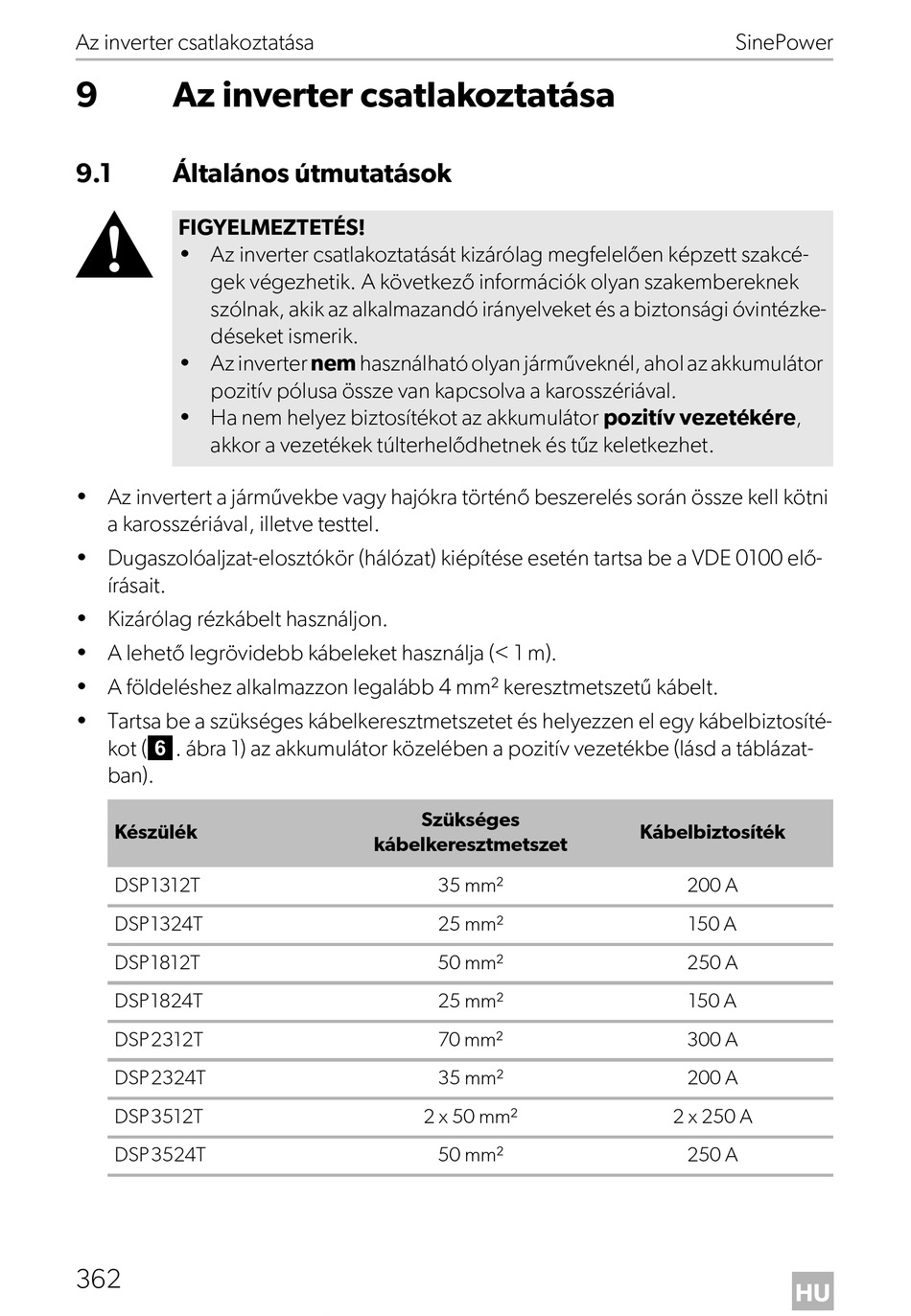

9 Az inverter csatlakoztatása
9.1 Általános útmutatások
!
FIGYELMEZTETÉS!
• Az inverter csatlakoztatását kizárólag megfelelően képzett szakcé-
gek végezhetik. A következő információk olyan szakembereknek
szólnak, akik az alkalmazandó irányelveket és a biztonsági óvintézke-
déseket ismerik.
• Az inverter nem használható olyan járműveknél, ahol az akkumulátor
pozitív pólusa össze van kapcsolva a karosszériával.
• Ha nem helyez biztosítékot az akkumulátor pozitív vezetékére,
akkor a vezetékek túlterhelődhetnek és tűz keletkezhet.
• Az invertert a járművekbe vagy hajókra történő beszerelés során össze kell kötni
a karosszériával, illetve testtel.
• Dugaszolóaljzat-elosztókör (hálózat) kiépítése esetén tartsa be a VDE 0100 elő-
írásait.
• Kizárólag rézkábelt használjon.
• A lehető legrövidebb kábeleket használja (< 1 m).
• A földeléshez alkalmazzon legalább 4 mm² keresztmetszetű kábelt.
• Tartsa be a szükséges kábelkeresztmetszetet és helyezzen el egy kábelbiztosíté-
kot (6. ábra 1) az akkumulátor közelében a pozitív vezetékbe (lásd a táblázat-
ban).
Készülék
DSP1312T
DSP1324T
DSP1812T
DSP1824T
DSP2312T
DSP2324T
DSP3512T
DSP3524T
362
Szükséges
kábelkeresztmetszet
35 mm²
25 mm²
50 mm²
25 mm²
70 mm²
35 mm²
2 x 50 mm²
50 mm²
SinePower
Kábelbiztosíték
200 A
150 A
250 A
150 A
300 A
200 A
2 x 250 A
250 A
HU
