SinePower

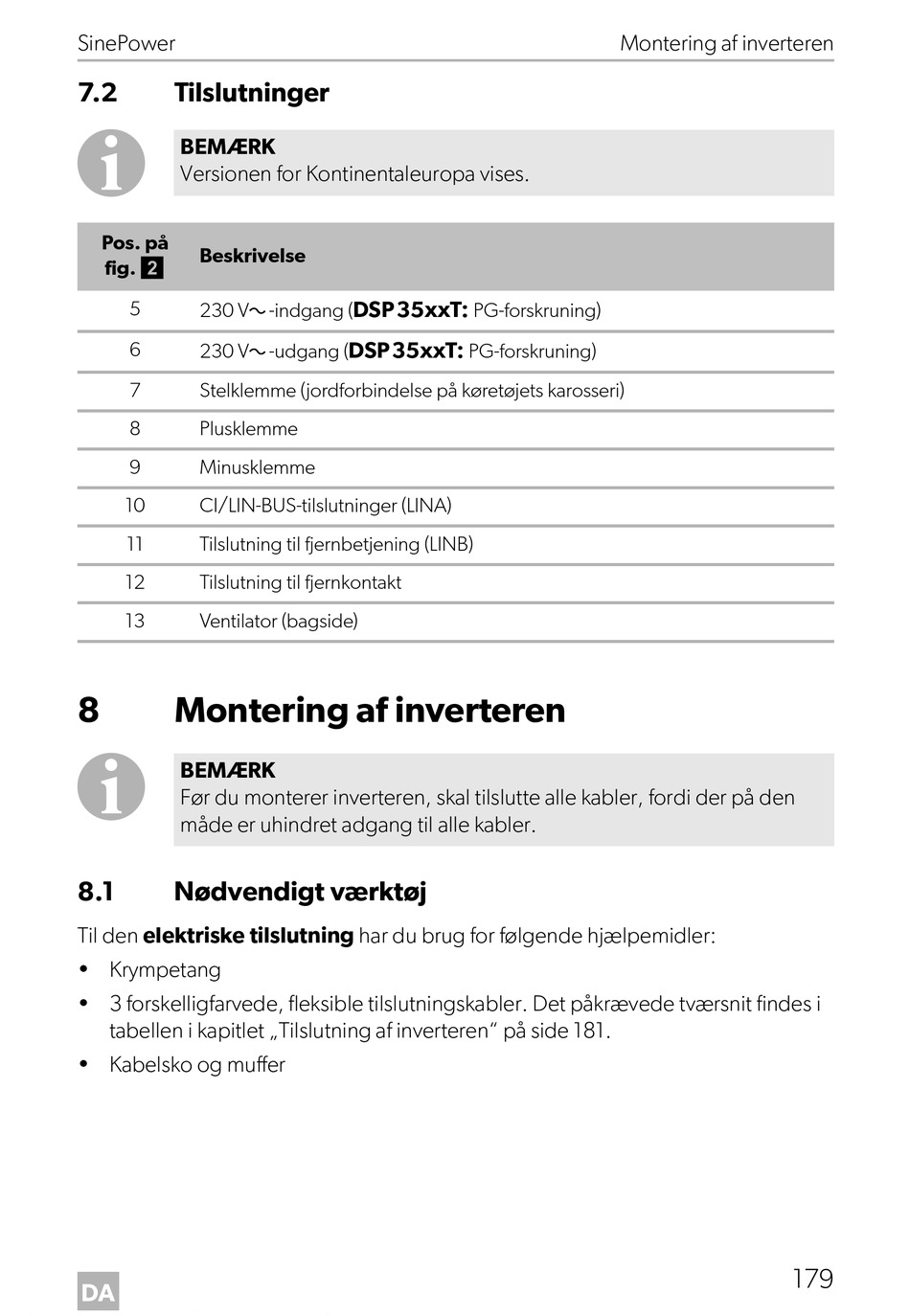

7.2 Tilslutninger
I
BEMÆRK
Versionen for Kontinentaleuropa vises.
Pos. på
Beskrivelse
fig. 2
5
230 Vw-indgang (
6
230 Vw-udgang (
7 Stelklemme (jordforbindelse på køretøjets karosseri)
8 Plusklemme
9 Minusklemme
10 CI/LIN-BUS-tilslutninger (LINA)
11 Tilslutning til fjernbetjening (LINB)
12 Tilslutning til fjernkontakt
13 Ventilator (bagside)
8

Montering af inverteren

I
BEMÆRK
Før du monterer inverteren, skal tilslutte alle kabler, fordi der på den
måde er uhindret adgang til alle kabler.
8.1 Nødvendigt værktøj
Til den elektriske tilslutning har du brug for følgende hjælpemidler:
• Krympetang
• 3 forskelligfarvede, fleksible tilslutningskabler. Det påkrævede tværsnit findes i
tabellen i kapitlet „Tilslutning af inverteren" på side 181.
• Kabelsko og muffer
DA
DSP35xxT:
PG-forskruning)
DSP35xxT:
PG-forskruning)
Montering af inverteren
179
