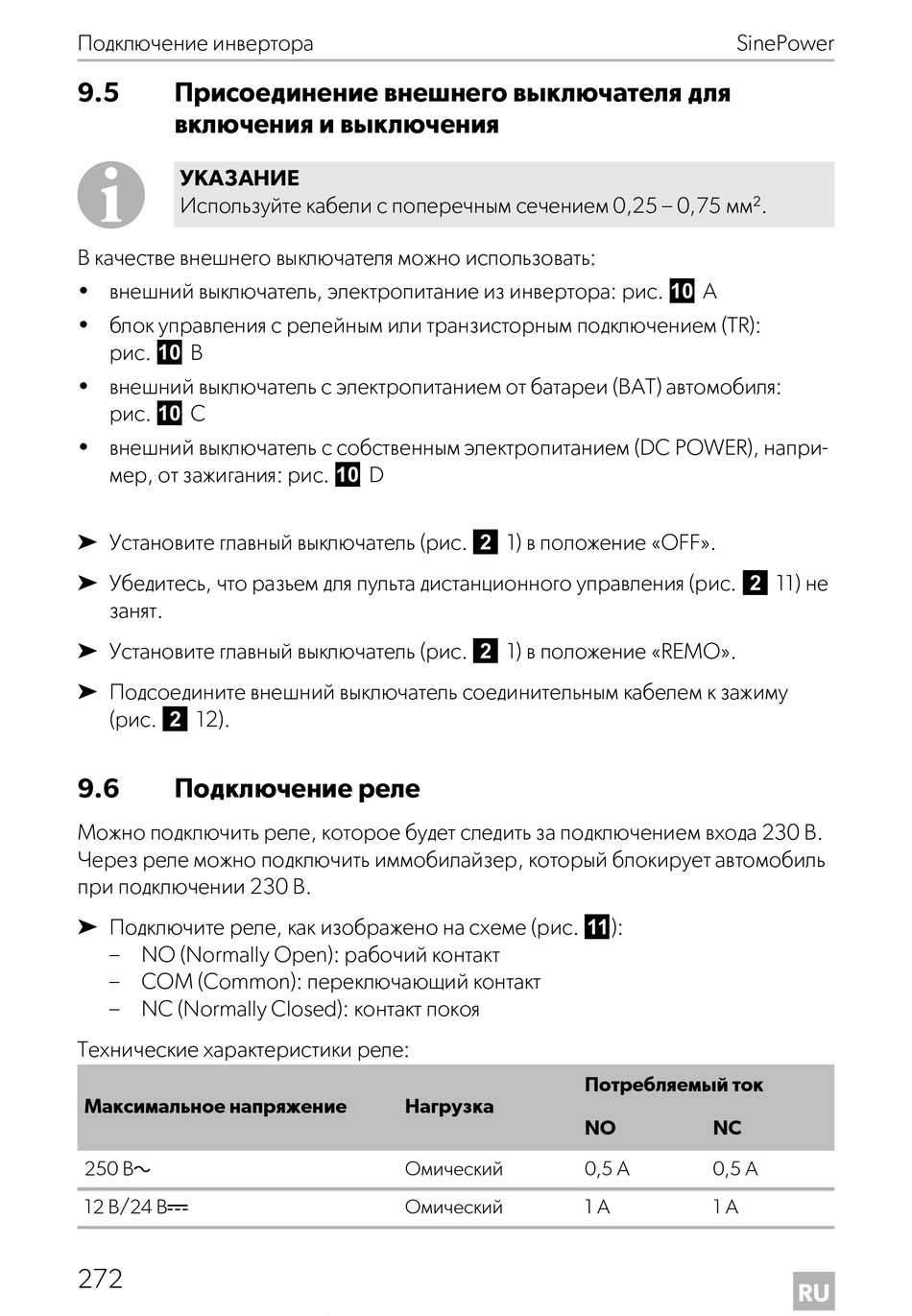

Подключение инвертора
9.5 Присоединение внешнего выключателя для
включения и выключения
I
УКАЗАНИЕ
Используйте кабели с поперечным сечением 0,25 – 0,75 мм².
В качестве внешнего выключателя можно использовать:
• внешний выключатель, электропитание из инвертора: рис. 0 A
• блок управления с релейным или транзисторным подключением (TR):
рис. 0 B
• внешний выключатель с электропитанием от батареи (BAT) автомобиля:
рис. 0 C
• внешний выключатель с собственным электропитанием (DC POWER), напри-
мер, от зажигания: рис. 0 D
➤ Установите главный выключатель (рис. 2 1) в положение «OFF».
➤ Убедитесь, что разъем для пульта дистанционного управления (рис. 2 11) не
занят.
➤ Установите главный выключатель (рис. 2 1) в положение «REMO».
➤ Подсоедините внешний выключатель соединительным кабелем к зажиму
(рис. 2 12).
9.6 Подключение реле
Можно подключить реле, которое будет следить за подключением входа 230 В.
Через реле можно подключить иммобилайзер, который блокирует автомобиль
при подключении 230 В.
➤ Подключите реле, как изображено на схеме (рис. a):
– NO (Normally Open): рабочий контакт
– COM (Common): переключающий контакт
– NC (Normally Closed): контакт покоя
Технические характеристики реле:
Максимальное напряжение
250 Вw
12 В/24 Вg
272
Нагрузка
Омический
Омический
SinePower
Потребляемый ток
NO NC
0,5 А 0,5 А
1 A 1 A
RU
