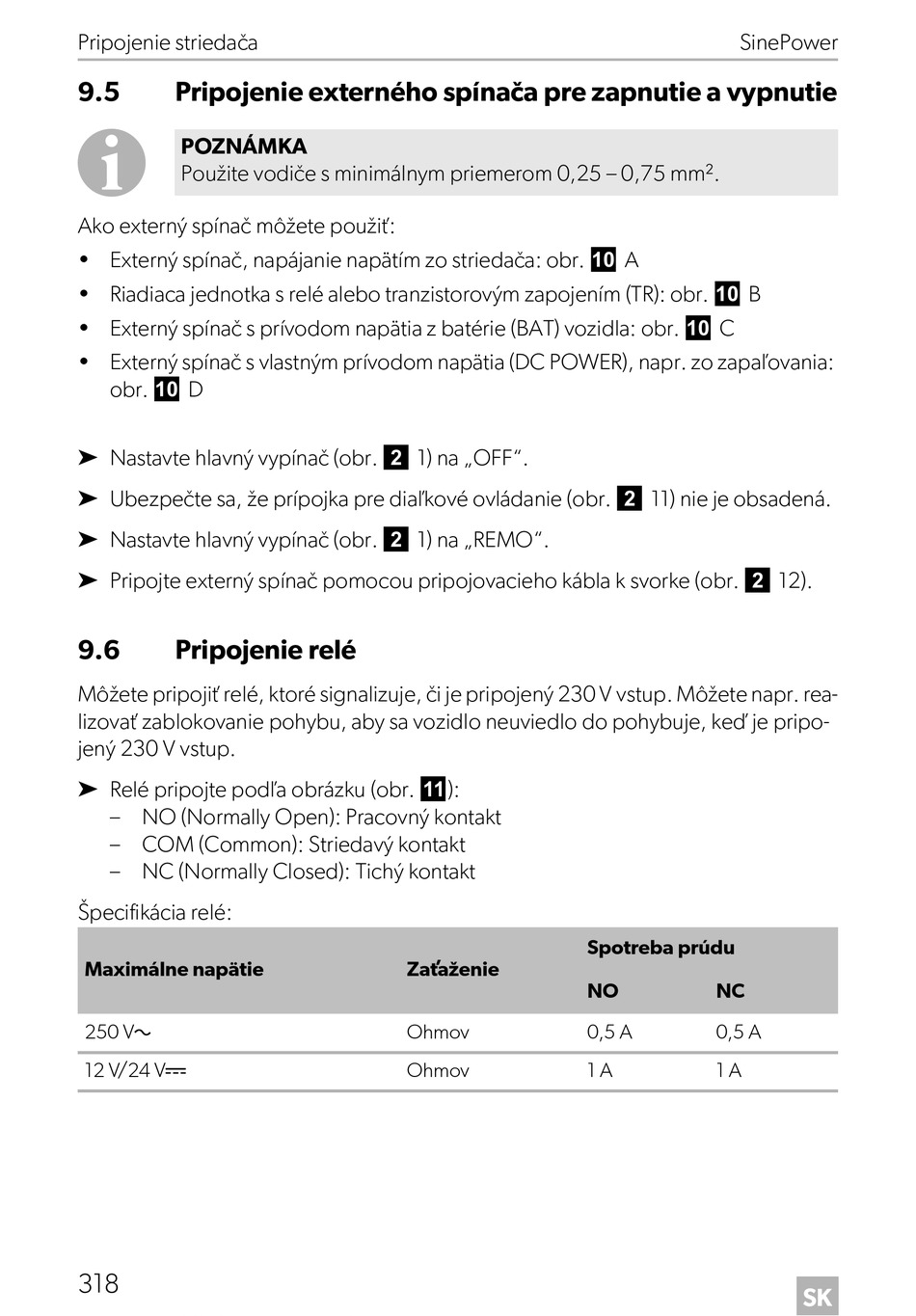

Pripojenie striedača
9.5 Pripojenie externého spínača pre zapnutie a vypnutie
I
POZNÁMKA
Použite vodiče s minimálnym priemerom 0,25 – 0,75 mm².
Ako externý spínač môžete použiť:
• Externý spínač, napájanie napätím zo striedača: obr. 0 A
• Riadiaca jednotka s relé alebo tranzistorovým zapojením (TR): obr. 0 B
• Externý spínač s prívodom napätia z batérie (BAT) vozidla: obr. 0 C
• Externý spínač s vlastným prívodom napätia (DC POWER), napr. zo zapaľovania:
obr. 0 D
➤ Nastavte hlavný vypínač (obr. 2 1) na „OFF".
➤ Ubezpečte sa, že prípojka pre diaľkové ovládanie (obr. 2 11) nie je obsadená.
➤ Nastavte hlavný vypínač (obr. 2 1) na „REMO".
➤ Pripojte externý spínač pomocou pripojovacieho kábla k svorke (obr. 2 12).
9.6 Pripojenie relé
Môžete pripojiť relé, ktoré signalizuje, či je pripojený 230 V vstup. Môžete napr. rea-
lizovať zablokovanie pohybu, aby sa vozidlo neuviedlo do pohybuje, keď je pripo-
jený 230 V vstup.
➤ Relé pripojte podľa obrázku (obr. a):
– NO (Normally Open): Pracovný kontakt
– COM (Common): Striedavý kontakt
– NC (Normally Closed): Tichý kontakt
Špecifikácia relé:
Maximálne napätie
250 Vw
12 V/24 Vg
318
Zaťaženie
Ohmov
Ohmov
SinePower
Spotreba prúdu
NO NC
0,5 A 0,5 A
1 A 1 A
SK
