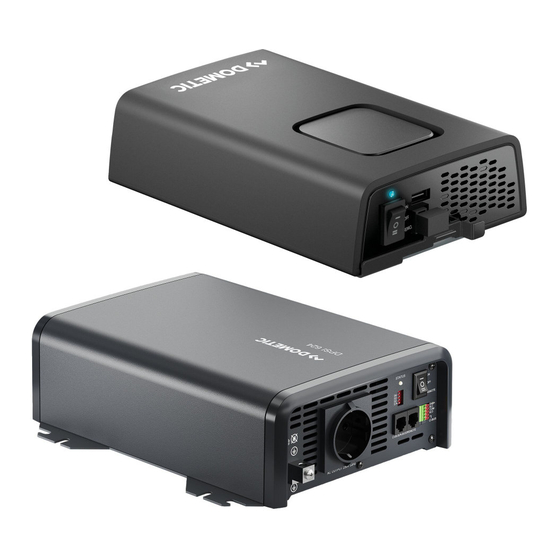

Seite 1 MOBILE POWER SOLUTIONS DPSI SinePower DPSI612, DPSI624, DPSI1012, DPSI1024, DPSI1512, DPSI1524, DPSI2012, DPSI2024 Sinewave inverter Sínusový menič napätia Installation and Operating Manual......3 Návod na montáž a uvedenie do prevádzky..... 244 Sinuswellen-Wechselrichter Měnič se sinusovým průběhem Montage- und Bedienungsanleitung......23 Návod k montáži a obsluze........
Seite 23: Wichtige Hinweise
Nichtbeachtung der hierin enthaltenen Anweisungen und Warnhinweise kann zu einer Verletzung Ihrer selbst und anderer Personen, zu Schäden an Ihrem Produkt oder zu Schäden an anderem Eigentum in der Umgebung führen. Dieses Produkthandbuch, einschließlich der Anweisungen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen ﬁnden Sie unter documents.dometic.com. 2 Erklärung der Symbole Ein Signalwort kennzeichnet Sicherheits- und Sachschadensmeldungen und gibt zudem den Grad oder das Ausmaß...
Seite 24: Sicherheitshinweise
DE HINWEIS Ergänzende Informationen zur Bedienung des Produktes. 3 Sicherheitshinweise Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk herausgegebenen Sicherheitshinweise und Auflagen. Grundlegende Sicherheit GEFAHR! Gefahr durch Stromschlag Fassen Sie nie mit bloßen Händen an blanke Kabel. Um das Gerät schnell vom Wechselstromnetz trennen zu können, muss sich die Steckdose in der Nähe des Gerätes beﬁnden und leicht zugänglich sein.
Seite 25: Sicherheit Beim Elektrischen Anschluss Des Geräts
DE ACHTUNG! Beschädigungsgefahr Prüfen Sie vor der Inbetriebnahme, ob die Spannungsangabe auf dem Typenschild mit der vorhandenen Netzspannung übereinstimmt. Achten Sie darauf, dass andere Gegenstände keinen Kurzschluss an den Kontakten des Gerätes verursachen können. Stellen Sie sicher, dass die Plus- und Minusanschlüsse niemals miteinander in Kontakt kommen. Ziehen Sie nicht an den Anschlusskabeln und verwenden Sie sie nicht als Griﬀe.
Seite 26: Sicherheit Beim Umgang Mit Batterien
DE Sicherheit beim Umgang mit Batterien WARNUNG! Verletzungsgefahr Batterien enthalten aggressive und ätzende Säuren. Verhindern Sie jeden Körperkontakt mit der Batterieﬂüssigkeit. Sollte Ihre Haut mit Batterieﬂüssigkeit in Berührung kommen, so spülen Sie das entsprechende Körperteil gründlich mit Wasser ab. Suchen Sie bei Verletzungen durch Säure unbedingt einen Arzt auf.
Seite 27: Lieferumfang
DE 4 Lieferumfang  Bezeichnung Anzahl Nr. in Abb.  auf Seite 27 Sinus Wechselrichter Fernbedienung Fernbedienungsanschlusskabel Befestigungsschrauben – Montage- und Bedienungsanleitung 5 Zubehör Bezeichnung Art.-Nr. Fernbedienung DPSI-RC 9620018306 Touch-Display TD283 9620013272 6 Bestimmungsgemäßer Gebrauch Der Wechselrichter dient zur Umwandlung von Gleichstrom in eine reine Sinuswellen-Wechselspannung (AC) von 230 V für den Betrieb und die stabile Stromversorgung der angeschlossenen Verbraucher von 230 V.
Seite 28: Technische Beschreibung
• Veränderungen am Produkt ohne ausdrückliche Genehmigung des Herstellers • Verwendung für andere als die in der Anleitung beschriebenen Zwecke Dometic behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische Daten zu ändern. 7 Technische Beschreibung Allgemeine Beschreibung Der Wechselrichter ist ein Sinuswellen-Wechselrichter.
Seite 29: Bedienelemente Und Anschlüsse
DE Bedienelemente und Anschlüsse   HINWEIS Die Abbildungen zeigen die Versionen für Kontinentaleuropa. Bezeichnung (+) Pol, Anschluss an den Pluspol der Bordbatterie (–) Pol, Anschluss an den Minuspol der Bordbatterie LED-Statusanzeige Dip-Schalter Ein/Aus-Schalter...
Seite 30: Fernbedienung
DE Bezeichnung Pol für externe Steuerung CI-BUS/N-Bus/Fernbedienungsanschluss (LINB) CI-BUS/N-Bus/Fernbedienungsanschluss (LINA) Wechselstromsteckdose Masseverbindung Schraube für IT-/TN-Netzwerkeinstellung Fernbedienung  Bezeichnung Nr. in Abb.  auf Seite 30 An/Aus-Taste LED-Statusanzeige Anschluss für Fernbedienung LED-Statusanzeige Status Beschreibung Green Wechselrichterbetrieb Orange Warnung: Wechselstromausgang vorhanden, Gefahr von Überspannung, Unterspannung oder Stromausfällen Error: Kein Wechselstromeingang vorhanden, Wechselrichter deaktiviert (siehe Kapitel Fehlersuche...
Seite 31: Installation
DE 8 Installation Installationsort  ACHTUNG! Beschädigungsgefahr Bevor Sie irgendwelche Bohrungen vornehmen, stellen Sie sicher, dass keine elektrischen Kabel oder andere Teile des Fahrzeuges durch Bohren, Sägen und Feilen beschädigt werden. HINWEIS Der Wechselrichter kann aufsitzend oder hängend montiert werden ( Abb. ...
Seite 32: Wechselrichter Montieren
DE Beachten Sie bei der Wahl des Installationsortes folgende Hinweise: • Stellen Sie sicher, dass die Montageﬂäche fest und eben ist. • Beachten Sie die Abstandsvorgaben für ausreichende Belüung ( Abb.  auf Seite 31). Wechselrichter montieren  1. Wählen Sie die entsprechenden Montagebohrungen je nach gewählter Montageart (aufsitzend oder hängend) aus und markieren Sie die Bohrlöcher ( Abb. ...
Seite 33: Fernbedienung Anbringen
DE Fernbedienung anbringen  1. Markieren Sie die Montageﬂäche ( Abb.  auf Seite 33, A). 2. Bohren Sie ein Loch mit einem Durchmesser von 44 mm … 45 mm, z. B. mit einer Lochsäge ( Abb.  Seite 33, B). 3. Entfernen Sie den Anschlusskasten vom Bedienfeld ( Abb. ...
Seite 34: Wechselrichter Anschließen
DE Wechselrichter anschließen Die elektrische Installation und Einrichtung des Geräts müssen von einer qualiﬁzierten Elektrofachkra durchgeführt werden, die ihre Fähigkeiten und Kenntnisse im Zusammenhang mit dem Aufbau und der Bedienung von elektrischen Geräten und Installationen unter Beweis gestellt hat und die mit den geltenden Vorschrien des Landes, in dem das Gerät installiert und/oder verwendet werden soll, vertraut ist und eine Sicherheitsschulung erhalten hat, um die damit verbundenen Gefahren zu erkennen und zu vermeiden.
Seite 35 DE  3. Lösen Sie die Abdeckungen von den Polen ( Abb.  auf Seite 35, 2 – 3). 4. Schließen Sie (+) an den Pluspol der Bordbatterie an (rotes Anschlusskabel (rd), Abb.  auf Seite 35, 4). HINWEIS Sichern Sie das Pluskabel der Bordbatterie mit einer Sicherung ab ( Abb. ...
Seite 36: Fernbedienung Anschließen
DE  Fernbedienung anschließen HINWEIS Die Fernbedienung und das N-BUS/CI-BUS-Netzwerk können nicht gleichzeitig angeschlossen werden. Verbinden Sie die Fernbedienung über das Fernbedienungsanschlusskabel mit dem Fernbedienungsanschluss.  ENB+-Stift anschließen HINWEIS Wenn der ENB+-Sti angeschlossen ist, kann der Status des Energiesparmodus nicht geändert werden.
Seite 37: Netzwerksystem Konﬁgurieren
DE  1. Stellen Sie den Ein/Aus-Schalter auf 2. Verwenden Sie den ENB+-Sti wie folgt: • Um den Wechselrichter einzuschalten, verbinden Sie den ENB+-Sti über ein geeignetes Stromkabel mit dem Pluspol der Bordbatterie. • Um den Wechselrichter auszuschalten, trennen Sie den ENB+-Sti von der Bordbatterie. 9 Netzwerksystem konfigurieren Die elektrische Installation und Einrichtung des Geräts müssen von einer qualiﬁzierten Elektrofachkra...
Seite 38: Betrieb
DE Setzen Sie die Schraube in die Position ein, um das IT-Netzwerk einzustellen. 10 Betrieb 10.1 230-V-Geräte betreiben  HINWEIS Schließen Sie nur Geräte an, deren Gesamtlast die unter Technische Daten auf Seite 41 aufgeführten Werte nicht überschreitet. Schließen Sie Geräte mit 230 V an den Wechselstromausgang des Wechselrichters an ( Abb. ...
Seite 39: Energiesparmodus Einstellen
DE 10.3 Energiesparmodus einstellen gestellt ist, schaltet der Wechselrichter bei einer Last über ≥ 45 W HINWEIS • Wenn der DIP-Schalter S2 auf gestellt ist, schaltet der Wechselrichter bei einer Last über ≥ 80 W automatisch in den Normalbetrieb. • Wenn der DIP-Schalter S2 auf automatisch in den Normalbetrieb.
Seite 40: Mögliche Ursache
Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land (siehe dometic.com/dealer) oder an Ihren Fachhändler. Bitte senden Sie bei einem Reparatur- bzw. Garantieantrag folgende Unterlagen mit dem Gerät ein: •...
Seite 41: Entsorgung
DE 14 Entsorgung Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll. Wenden Sie sich an ein örtliches Recyclingzentrum oder einen Fachhändler, um zu erfahren, wie Sie das Produkt gemäß den geltenden Entsorgungsvorschrien entsorgen können. Das Produkt kann kostenlos entsorgt werden. 15 Technische Daten ...
Seite 42: Allgemeine Technische Daten
DE DPSI 1512 DPSI 2012 DPSI 1524 DPSI 2024 Eingang – Spannungsbereich 10,5 … 16,5 V 21 … 33 V Dauerausgangsleistung P 1500 W 2000 W 1500 W 2000 W Maximale Ausgangsleistung (1 min) 1725 W 2300 W 1725 W 2300 W Maximale Spitzenleistung (1 s) P 3000 W ≤...
