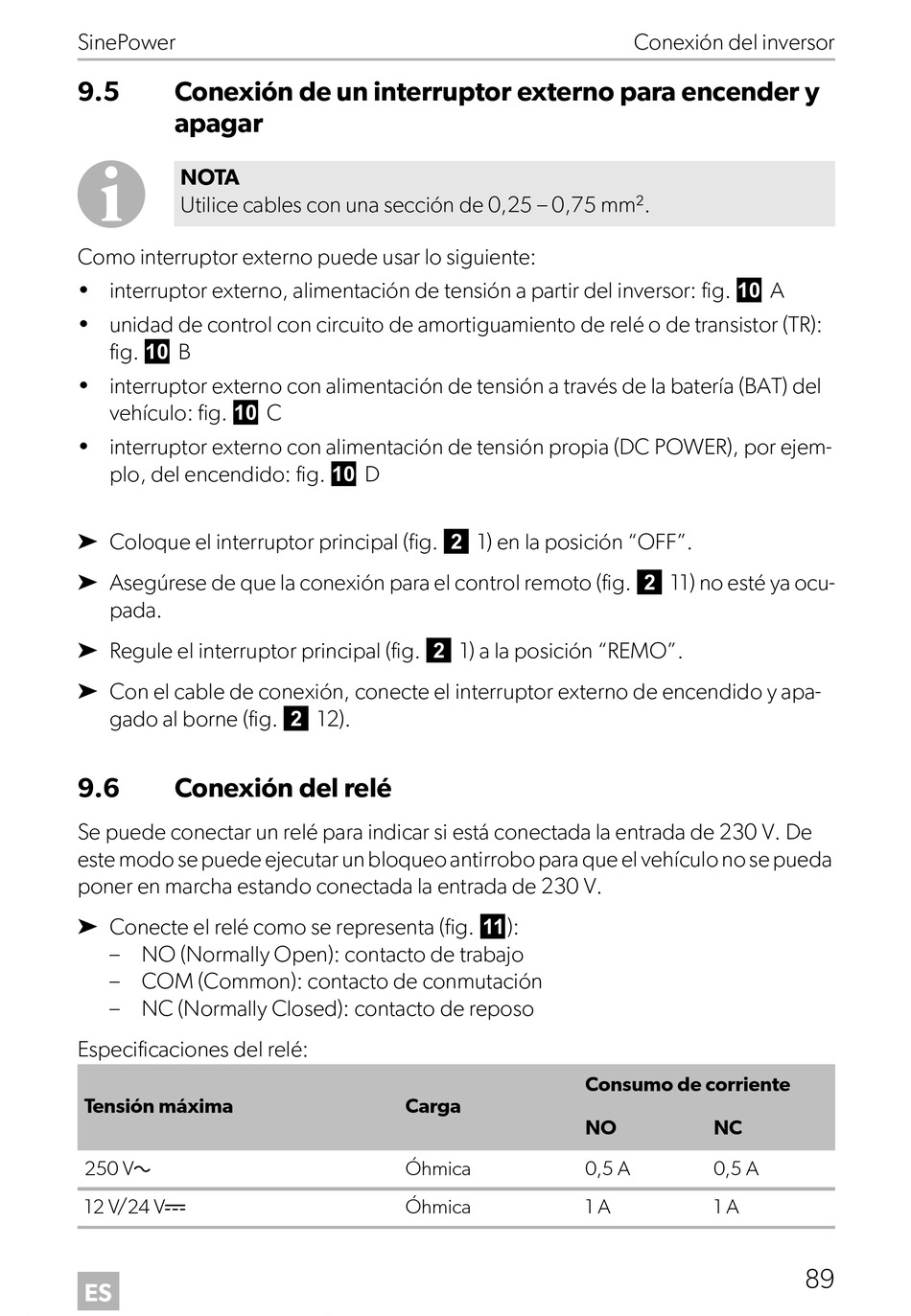

SinePower
9.5 Conexión de un interruptor externo para encender y
apagar
I
NOTA
Utilice cables con una sección de 0,25 – 0,75 mm².
Como interruptor externo puede usar lo siguiente:
• interruptor externo, alimentación de tensión a partir del inversor: fig. 0 A
• unidad de control con circuito de amortiguamiento de relé o de transistor (TR):
fig. 0 B
• interruptor externo con alimentación de tensión a través de la batería (BAT) del
vehículo: fig. 0 C
• interruptor externo con alimentación de tensión propia (DC POWER), por ejem-
plo, del encendido: fig. 0 D
➤ Coloque el interruptor principal (fig. 2 1) en la posición "OFF".
➤ Asegúrese de que la conexión para el control remoto (fig. 2 11) no esté ya ocu-
pada.
➤ Regule el interruptor principal (fig. 2 1) a la posición "REMO".
➤ Con el cable de conexión, conecte el interruptor externo de encendido y apa-
gado al borne (fig. 2 12).
9.6 Conexión del relé
Se puede conectar un relé para indicar si está conectada la entrada de 230 V. De
este modo se puede ejecutar un bloqueo antirrobo para que el vehículo no se pueda
poner en marcha estando conectada la entrada de 230 V.
➤ Conecte el relé como se representa (fig. a):
– NO (Normally Open): contacto de trabajo
– COM (Common): contacto de conmutación
– NC (Normally Closed): contacto de reposo
Especificaciones del relé:
Tensión máxima
250 Vw
12 V/24 Vg
ES
Carga
Óhmica
Óhmica
Conexión del inversor
Consumo de corriente
NO NC
0,5 A 0,5 A
1 A 1 A
89
