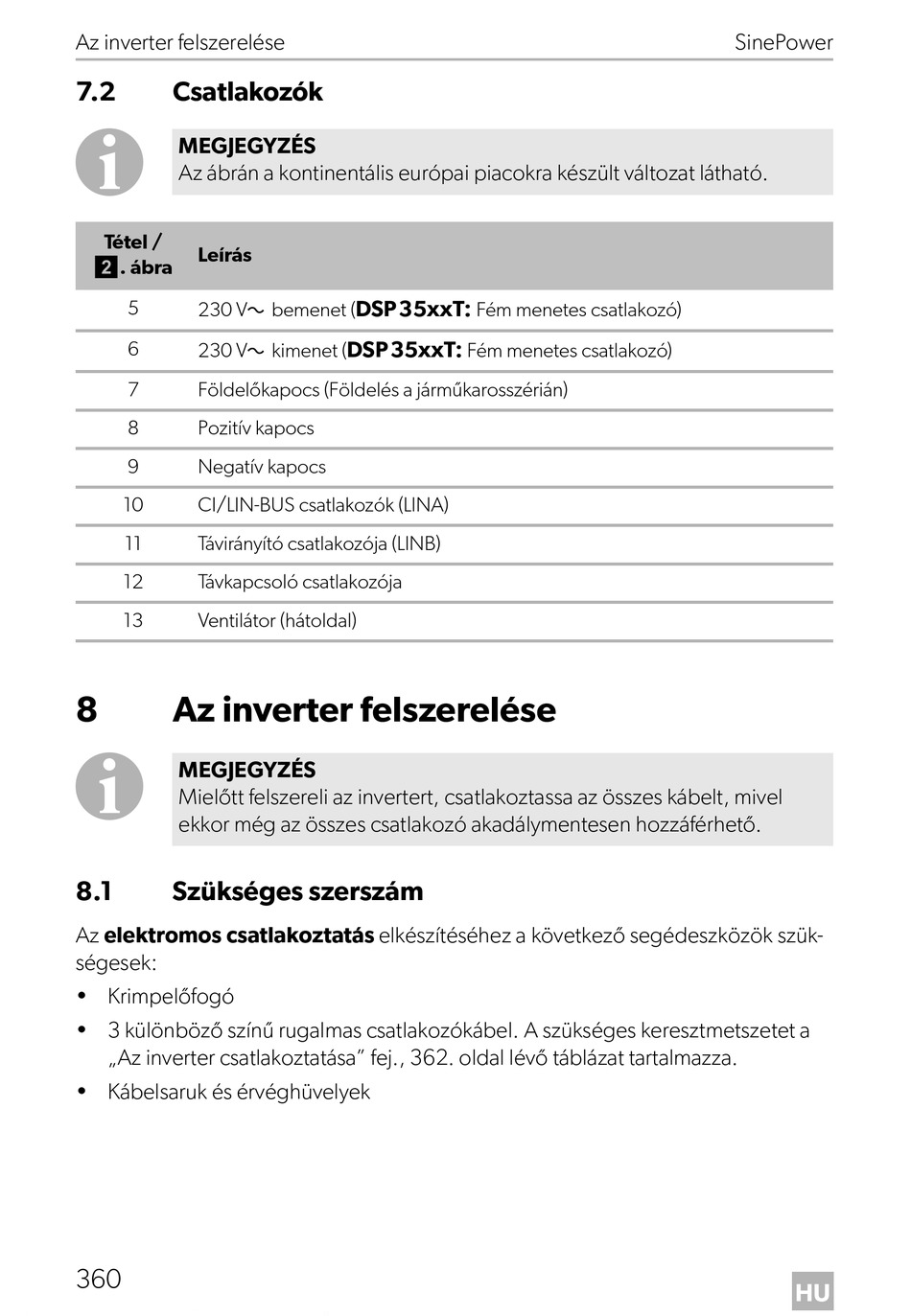

Az inverter felszerelése
7.2 Csatlakozók
I
MEGJEGYZÉS
Az ábrán a kontinentális európai piacokra készült változat látható.
Tétel /
Leírás
2. ábra
5
230 Vw bemenet (
6
230 Vw kimenet (
7 Földelőkapocs (Földelés a járműkarosszérián)
8 Pozitív kapocs
9 Negatív kapocs
10 CI/LIN-BUS csatlakozók (LINA)
11 Távirányító csatlakozója (LINB)
12 Távkapcsoló csatlakozója
13 Ventilátor (hátoldal)
8 Az inverter felszerelése
I
MEGJEGYZÉS
Mielőtt felszereli az invertert, csatlakoztassa az összes kábelt, mivel
ekkor még az összes csatlakozó akadálymentesen hozzáférhető.
8.1 Szükséges szerszám
Az elektromos csatlakoztatás elkészítéséhez a következő segédeszközök szük-
ségesek:
• Krimpelőfogó
• 3 különböző színű rugalmas csatlakozókábel. A szükséges keresztmetszetet a
„Az inverter csatlakoztatása" fej., 362. oldal lévő táblázat tartalmazza.
• Kábelsaruk és érvéghüvelyek
360
DSP35xxT:
Fém menetes csatlakozó)
DSP35xxT:
Fém menetes csatlakozó)
SinePower
HU
