M o d e l 2 0 0 9

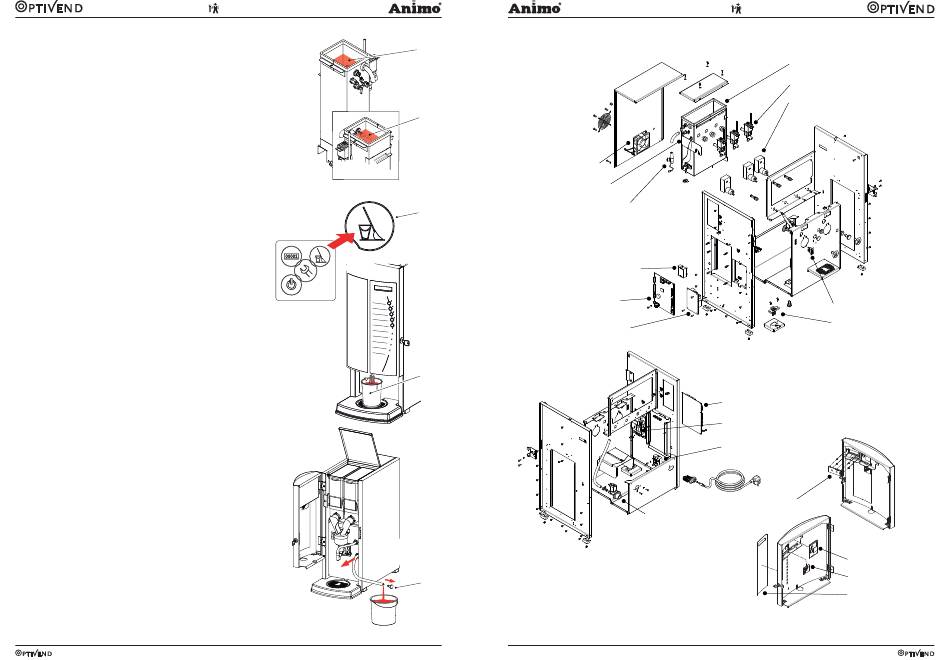

6. Gießen Sie die Säurelösung in den Boiler
(Abb. 8-1). Der Kalkbelag reagiert mit der
Säurelösung.
7. Lassen Sie die Lösung minimal 10 Minuten
einwirken bis es aufgehört hat zu brausen.
8. Verteilen Sie während der Einweichzeit die Säure
mit einer Bürste über die Niveau-Elektroden
(Abb. 8-2).
9. Stecken Sie den Stecker wieder in die
Wandsteckdose und schalten Sie das Gerät wieder
ein, der Boiler heizt sich auf.
10. Aktivieren Sie das Reinigungsprogramm
(Abb. 8-3), so dass die Säurelösung den Boiler
über die MIXERVENTILE verlässt.
Stellen Sie einen Auffangbehälter unter beide
Ausläufe (Abb. 8-4) und befolgen Sie die
Anweisungen auf dem Display.
11. Schalten Sie das Gerät aus und entleeren Sie den
Boiler Komplet mit Hilfe des Ablaufschlauches
(Abb. 8-5).
12. Schalten Sie das Gerät wieder ein, der Boiler füllt
sich wieder mit sauberem Wasser, wiederholen
Sie Punkt 10 noch einmal, damit durch das Spülen
das Reservoir vollständig säurefrei ist.
13. Schalten Sie das Gerät wieder ein, das Reservoir
füllt sich wieder mit sauberem Wasser, lassen Sie
das Warmwasserreservoir aufheizen.
14. Aktivieren Sie das MIXER Reinigungsprogramm
(Abb. 8-3), so dass die Ventile und das
Leitungssystem gespült und gereinigt werden.
Stellen Sie den Messbecher unter den Auslauf
(Abb. 8-4).
15. Wenn noch Kalk im Boiler ist, wiederholen Sie den
vorgenannten Entkalkungsvorgang.
16. Montieren Sie den Deckel wieder auf den
Boiler und befestigen Sie die Rückwand.
17. Löschen Sie den Zähler des Wartungszeitpunktes
im Wartungsmenü. 2.6 Entkalken/Filter / 2.6.2
Wartungszähler zurücksetzen.
18. Das Gerät ist jetzt wieder betriebsbereit.
Attention: Achtung:
HOT !
Heiss !
114

6. ZUGANG ZU DEN KOMPONENTEN

1 1
2
Ventilator
Niveau / NTC
Dampf thermostat
3
Solid state relais (SSR)
Hauptsteuerung
24V voeding print
4
5
Abb. 8
06/2011 Rev. 7.4
06/2011 Rev. 7.4
M o d e l 2 0 0 9
Wasserbehälter
Dosierventile
Zutatenmotoren
Hauptsteuerung
24V Spannungsversorgung
Solid state relais (SSR)
Display
Einlassventil
115
Hauptschalter
Tropfschale Sensor
Interface platine
Wartungstastenfeld
Bedienfeld
Abb. 9
