Produkthandbuch Synchronregler MCO 350
1.1.9. Sicheren Stopp installieren (nur FC 302 und FC 301 mit A1-Gehäuse)
Die Installation der Stoppkategorie 0 (EN 60204) gemäß Si-
cherheitskategorie 3 (EN 954-1) ist folgendermaßen auszufüh-
ren:
1.
Entfernen Sie die werksseitig angebrachte Brücke (Jumper) zwi-
schen Klemme 37 und Klemme 12 (24 V DC). Es reicht nicht aus,
die Brücke nur durchzuschneiden oder zu unterbrechen. Sie
muss vollständig entfernt werden, um Kurzschlüsse zu vermei-
den. Siehe Brücke in Abbildung.
2.
Schließen Sie Klemme 37 mit einem gegen Kurzschluss ge-
schützten Kabel (verstärkte Isolation) über eine Sicherheitsvor-
richtung gemäß EN 954-1 Kategorie 3 an die 24 V DC-
Versorgung an. Sind die Sicherheitsvorrichtung und der
Frequenzumrichter im selben Schaltschrank untergebracht, darf
auch ein normales Kabel verwendet werden.
3.
Sofern der FC 302 nicht Schutzart IP54 oder höher hat, muss er
in ein IP54-Gehäuse eingesetzt werden. Daher muss ein FC 301
A1 immer in ein IP54-Gehäuse gesetzt werden.
Die folgende Abbildung zeigt als Beispiel eine Anwendung mit Stoppkategorie 0 (EN 60204-1) gemäß Sicherheitskategorie 3 (EN 954-1). Klemme 37 wird
über einen Sicherheitsbaustein (der auch Kategorie 3 nach EN 954-1 erfüllen muss) geschaltet. Der zusätzliche abgebildete „Freilaufkontakt" ist nicht
sicherheitsbezogen und erfüllt nicht Kategorie 3 nach EN 954-1.

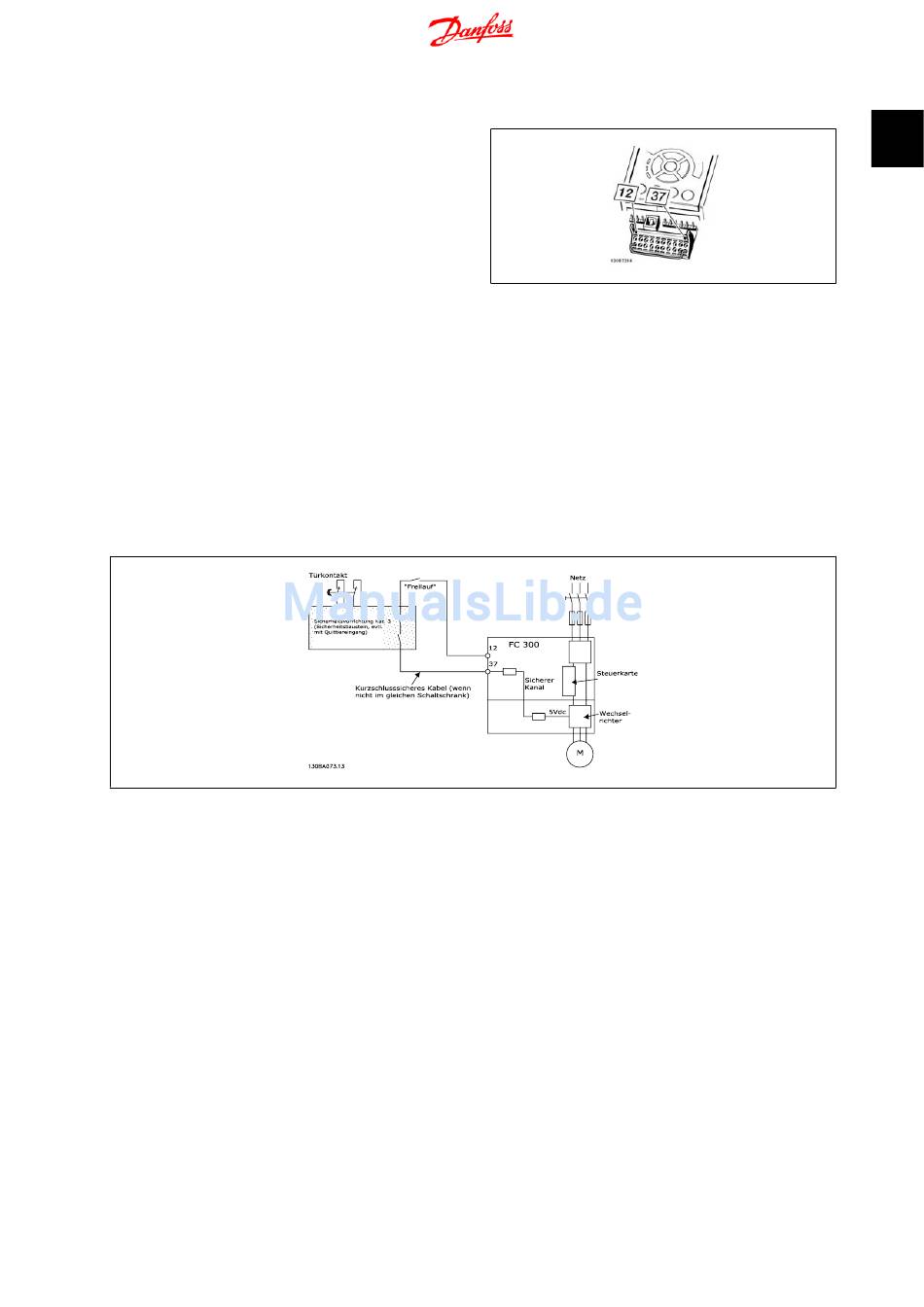

Abbildung 1.2: Abbildung der wesentlichen Aspekte einer Installation zum Erzielen der Stoppkategorie 0 (EN 60204-1) mit Sicher-
heitskategorie 3 (EN 954-1).

1.1.10. IT-Netz

Par. 14-50
EMV-Filter
kann bei FC102/202/302 verwendet werden, um die internen Hochfrequenzkapazitäten vom Zwischenkreis zu trennen. Wenn dies
geschieht, wird die EMV-Leistung auf das Niveau A2 reduziert.
®
MG.33.Q1.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
1. Sicherheitsvorschriften
Abbildung 1.1: Kabelbrücke (Jumper) zwischen Klemme 37
und Klemme 12 (24 V DC)
1
9
