Bei einer Unterbrechung der externen 24 VDC-Stromversorgung werden die digitalen Ein-/Ausgänge und
analogen Ausgänge auch dann stromlos, wenn die Netzspannung eingeschaltet ist. Aus diesem Grund sollte
die 24 VDC-Stromversorgung immer an die Klemmen XC1:11 und 13 angeschlossen werden.
Warnmeldungen am Bediengerät (Keypad) informieren den Benutzer über den Zustand des Umrichters: ob die
24 VDC-Stromversorgung eingeschaltet ist, ob die Netzspannung anliegt ist, usw.

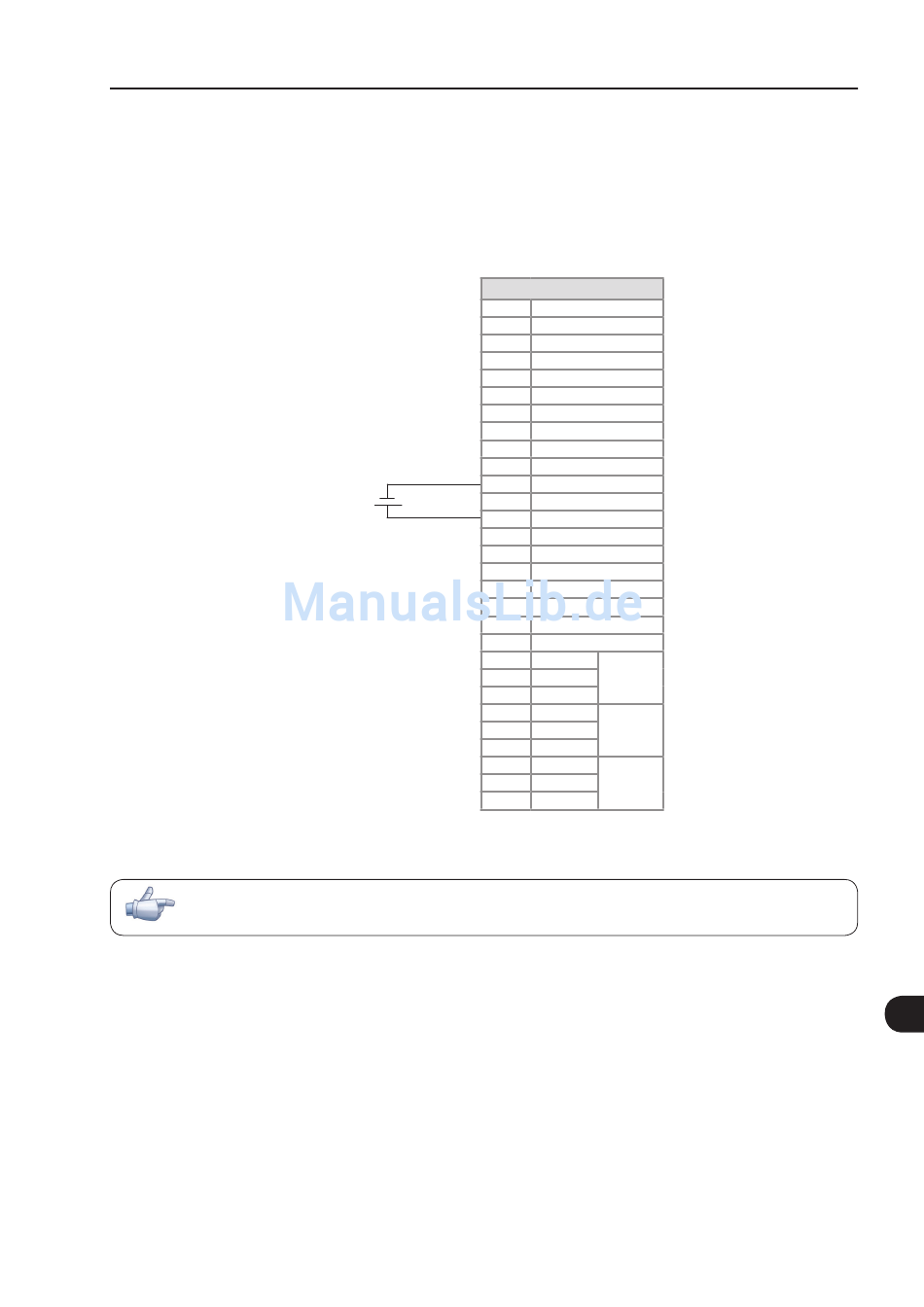

Bild 7.2 - Externe 24 VDC-Versorgungskapazität und Anschlussklemmen
HINWEIS!
Gemäß der Norm UL508C muss eine Stromversorgung der Klasse 2 verwendet werden.
7.2 ZUBEHÖR
Zubehörkomponenten können nach dem Plug-and-Play-Prinzip einfach und schnell in den Umrichter eingebaut
werden. Nach dem Einbau des Zubehörs am entsprechenden Steckplatz wird das Zubehörmodell von der
Steuerschaltung identifiziert. Der Code des installierten Zubehörs wird in P0027 bzw. P0028 angezeigt. Für den
Einbau von Zubehör muss die Stromversorgung des Umrichters abgeschaltet werden.
Tabelle 7.2 zeigt eine Liste der Teilenummern und Modellbezeichnungen der verfügbaren Zubehörkomponenten.
Das Zubehör kann separat bestellt werden. Die jeweiligen Komponenten werden gemeinsam mit dem passenden
Handbuch versandt, das ausführliche Anweisungen zum Einbau, Betrieb und zur Programmierung des Zubehörs
enthält.
24 VDC
±10 %
@1,5 A
Optionen und Zubehör
XC1-Klemmenleiste
1
+ REF
2
AI1+
3
AI1-
4
- REF
5
AI2+
6
AI2-
7
AO1
8
AGND (24 V)
9
AO2
10
AGND (24 V)
11
DGND *
12
COM
13
24 VDC
14
COM
15
DI1
16
DI2
17
DI3
18
DI4
19
DI5
20
DI6
21
NC1
DO1
22
C1
(RL1)
23
NO1
24
NC2
DO2
25
C2
(RL2)
26
NO2
27
NC3
DO3
28
C3
(RL3)
29
NO3
7
7-3
