Installation und Anschlüsse
3.2.3.1.2 Sicherungen des Vorladeschaltkreises
3
Träge Sicherung, 4 A / 690 V.
Hersteller: Ferraz Shawmut.
Artikelbezeichnung: 17019-G.
WEG-Artikelnummer: 10411503.
3.2.3.2 Dynamisches Bremsen
ACHTUNG!
Modelle des CFW-11 in den Baugrößen F und G sind nicht mit einem internen Brems-IGBT
ausgestattet. Gegebenenfalls müssen externe Bremsmodule und -widerstände eingebaut werden,
siehe Bild 3.8 (a).
HINWEIS!
Mit der Funktion "Dynamisches Bremsen" müssen P0151 und P0185 auf den Maximalwert (400 V
bzw. 800 V) gesetzt werden.
Bei Frequenzumrichtern ohne dynamisches Bremsen kann ein Bremsmoment von 10 % bis 35 % des
Motornenndrehmoments erzielt werden.
Um höhere Bremsmomente zu erzielen, müssen Widerstände für dynamisches Bremsen verwendet werden. In
diesem Fall wird die überschüssige, zurückgewonnene Energie über einen Widerstand abgeleitet, der außerhalb
des Umrichters montiert ist.
Diese Art des Bremsens wird verwendet, wenn kurze Bremszeiten erforderlich sind bzw. wenn Lasten mit hohem
Trägheitsmoment angetrieben werden.
In der Betriebsart "Vektorregelung" kann die Funktion "Optimal Braking" eingesetzt werden, sodass in vielen
Fällen kein dynamisches Bremsen erforderlich ist.
3-14

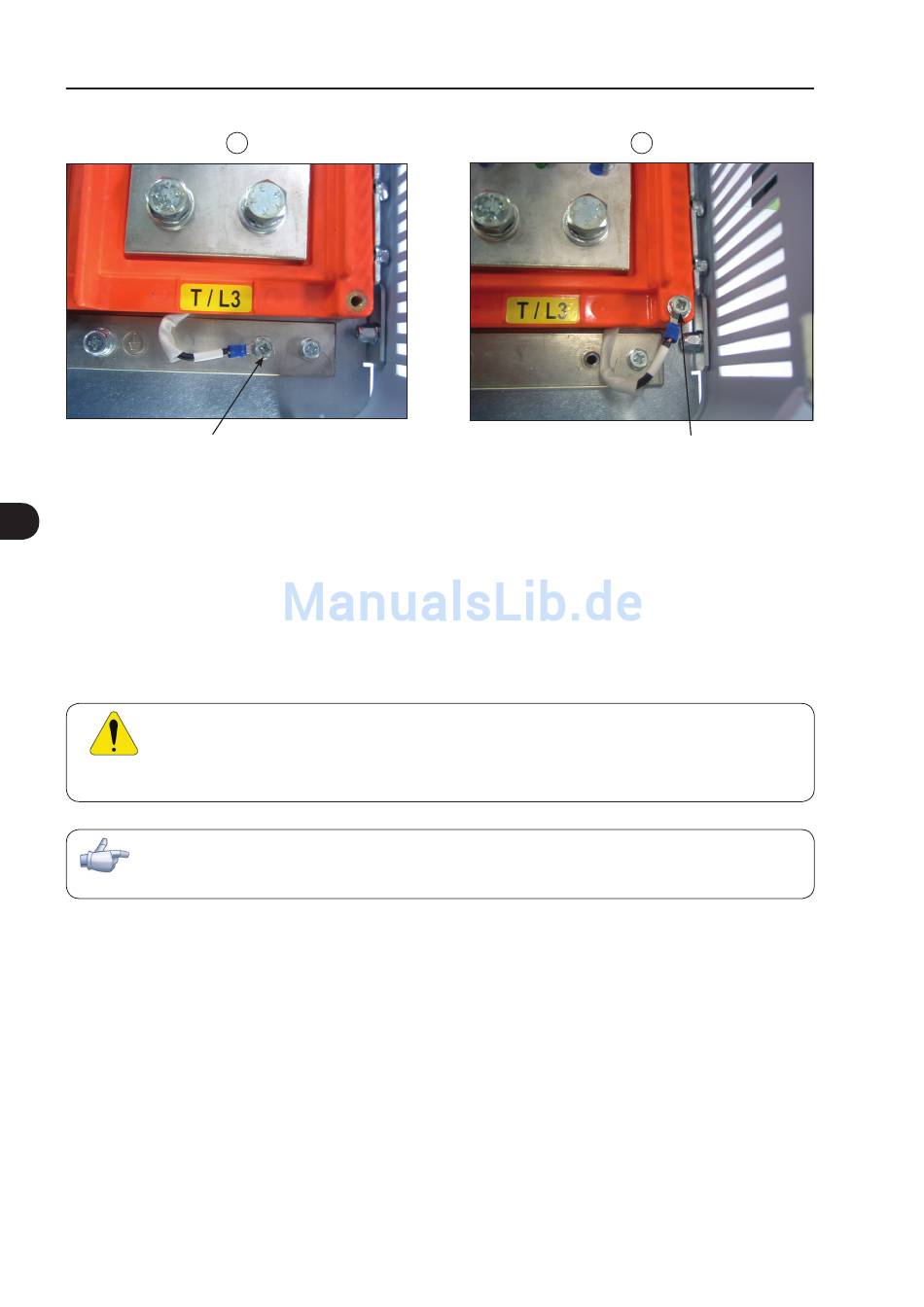

1
Entfernen
Bild 3.9 - Anschluss für ein IT-Netzwerk
2
Anschließen
