Installation und Anschlüsse

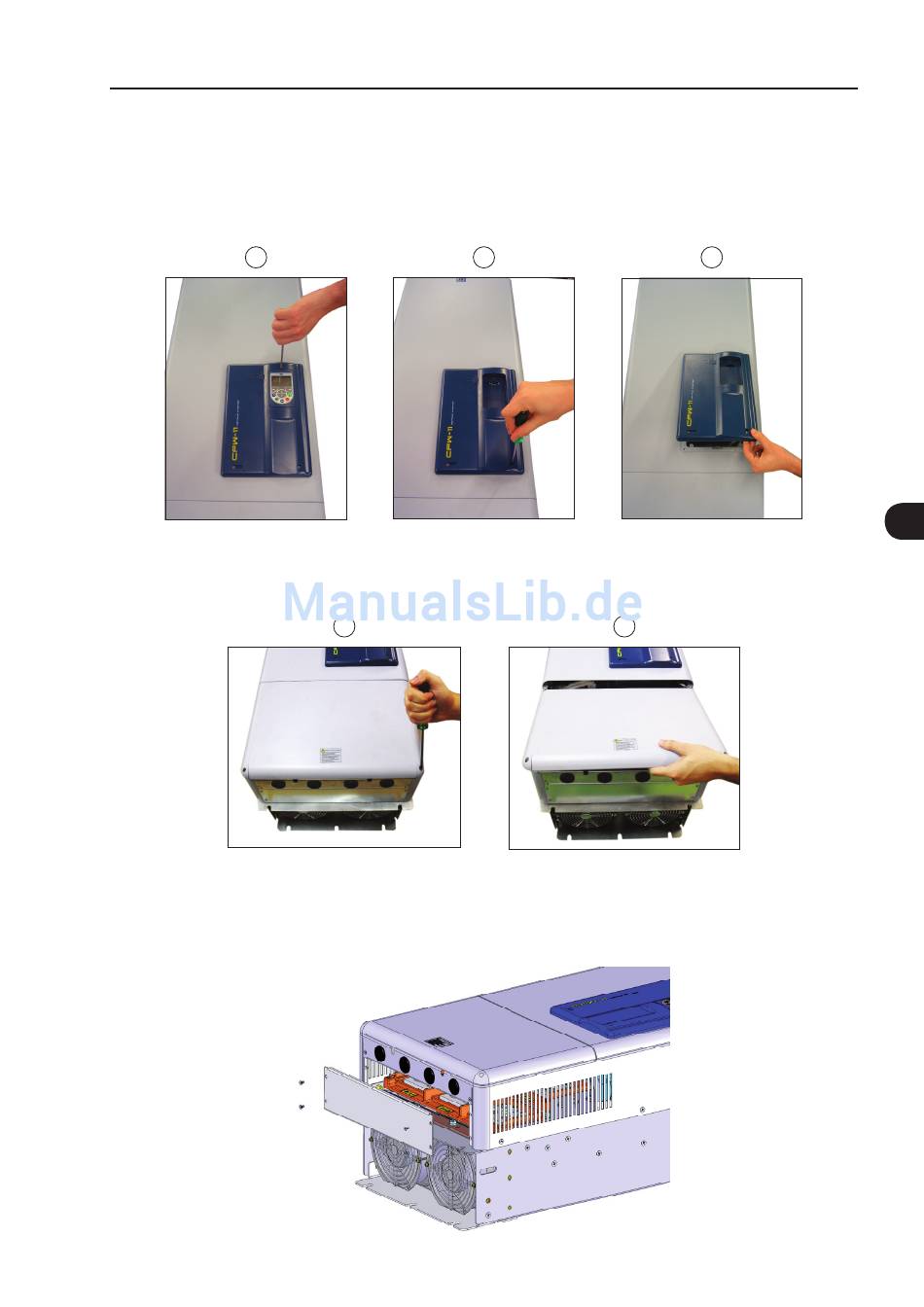

3.1.4 Zugang zu den Steuer- und Leistungsklemmen

Für den Zugang zu den Steuerklemmen müssen das Bediengerat (HMI) und die Abdeckung des Steuereinschubs
entfernt werden (siehe Bild 3.3).
1 2 3
3
Bild 3.3 - Abnehmen des Bediengeräts (HMI) und der Abdeckung des Steuereinschubs
Für den Zugang zu den Leistungsklemmen muss die vordere untere Abdeckung entfernt werden (siehe Bild 3.4).
1 2
Bild 3.4 - Abnehmen der vorderen unteren Abdeckung für den Zugang zu den Stromversorgungs- und
Motoranschlussklemmen
Für den Anschluss der Leistungskabel (Leitung und Motor) entfernen Sie die untere Abdeckung (siehe Bild 3.5).
In diesem Fall ist der Schutzgrad des Unterteils des Umrichters entsprechend reduziert.
Bild 3.5 - Abnehmen der unteren Abdeckung für den Zugang zu den Leistungsklemmen
3-5
