5.2.2 Geführter Hochlauf
Die Parametergruppe "Geführter Hochlauf" ("Oriented Start-Up) erleichtert das Einstellen des Umrichters. Über
P0317 aus dieser Parametergruppe kann die Routine für den geführten Hochlauf gestartet werden.
Diese Routine zeigt die wichtigsten Parameter in einer logischen Reihenfolge am Bediengerat (HMI) an. Durch
diese Parametrierungen abhängig von den Betriebsbedingungen wird der Umrichter für den Betrieb an der
jeweiligen Stromquelle und mit dem jeweiligen Motor vorbereitet.
Zum Starten des geführten Hochlaufs gehen Sie wie in Bild 5.2 gezeigt vor. Im ersten Schritt muss P0317 auf 1
gesetzt werden. Für alle übrigen Parametrierungen folgen Sie den Anweisungen an der Anzeige.
Die Parametrierungen während des geführten Hochlaufs ändern automatisch andere Parameter und/oder
interner Variablen des Umrichters.
Während des geführten Hochlaufs erscheint die Meldung "Konfig" links oben in der Anzeige des Bediengeräts
(HMI).
Schritt
Aktion/Ergebnis
- Überwachungsmodus
1
- Menutaste drücken
(Softkey rechts)
- Die Gruppe "00 ALLE
PARAMETER" ist bereits
2
ausgewählt.
- Die Gruppe "01
PARAMETERGRUPPEN"
3
ist ausgewählt.
- Die Gruppe
"02 GEFUHRTER
4
HOCHLAUF" ist dann
ausgewählt.
- Wahltaste drücken
- Der Parameter
"Geführter Hochlauf
5
P0317: Nein" ist bereits
ausgewählt.
- Wahltaste drücken
- Anzeige des Parameters
6
"P0317 = [000] Nein"
Anzeige am Bildschirm
Bereit (Ready)
0 U/min
Ort (LOC)
0
U/min
0,0
A
0,0
Hz:
13:48
Menu
Bereit (Ready)
0 U/min
Ort (LOC)
00 ALLE PARAMETER
01 PARAMETERGRUPPEN
02 GEFUHRTER HOCHLAUF
03 GEANDERTE PARAMETER
15:45
Rucktaste
Auswahl
Bereit (Ready)
0 U/min
Ort (LOC)
00 ALLE PARAMETER
01 PARAMETERGRUPPEN
02 GEFUHRTER HOCHLAUF
03 GEANDERTE PARAMETER
15:45
Rucktaste
Auswahl
Bereit (Ready)
0 U/min
Ort (LOC)
00 ALLE PARAMETER
01 PARAMETERGRUPPEN
02 GEFUHRTER HOCHLAUF
03 GEANDERTE PARAMETER
15:45
Rucktaste
Auswahl
Bereit (Ready)
0 U/min
Ort (LOC)
Gef hrter Hochlauf
P0317: Nein
15:45
Rucktaste
Auswahl
Bereit (Ready)
0 U/min
Ort (LOC)
P0317
Gef hrter Hochlauf
[000] Nein
Rucktaste
13:48
Speichern

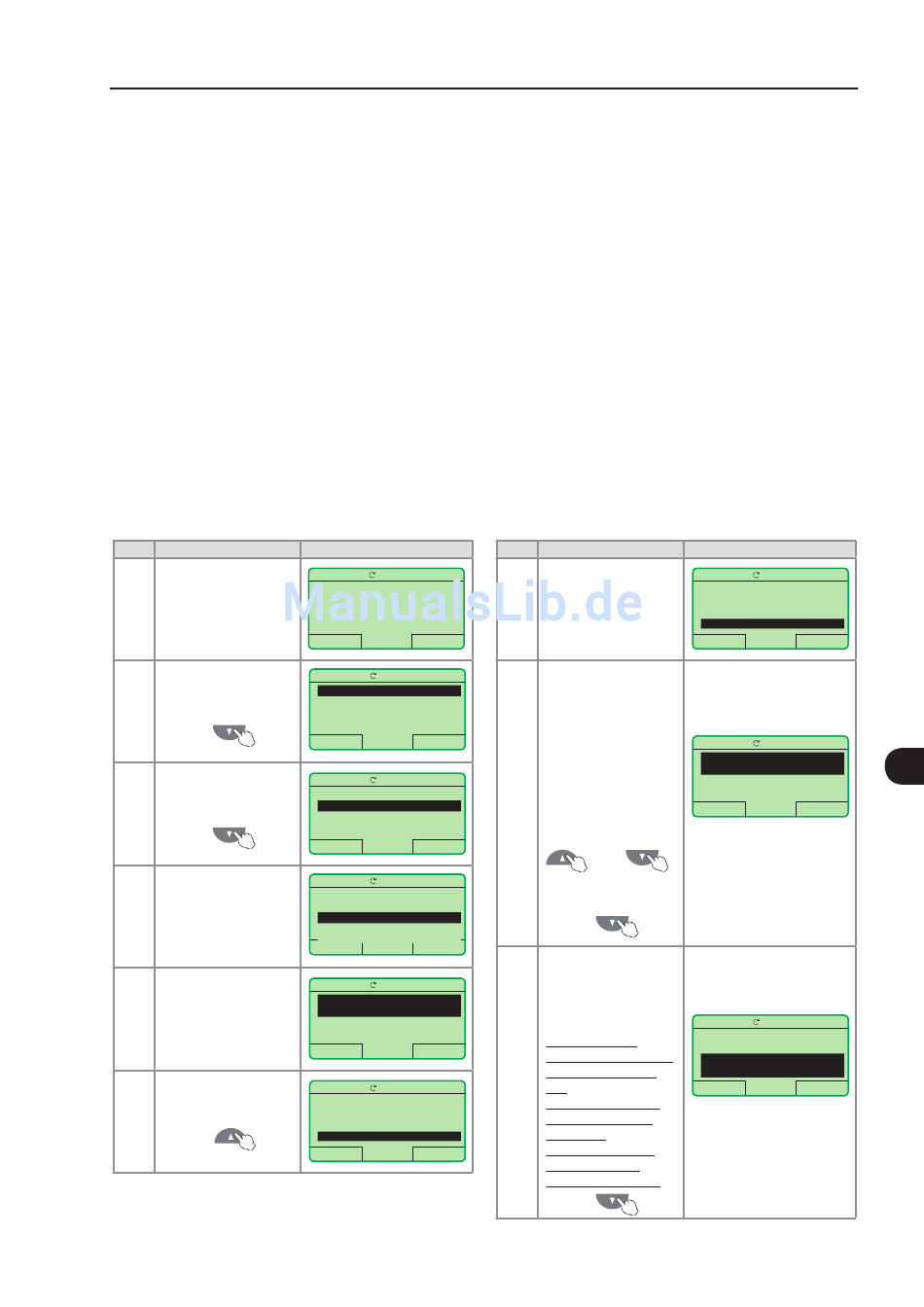

Bild 5.2 - Geführter Hochlauf
Schritt
Aktion/Ergebnis
- Parameter geändert
7
"P0317 = [001] Ja"
- Speichertaste drücken
- Der geführte Hochlauf
wird jetzt gestartet, und
der Status "Konfig" wird
oben links an der HMI
angezeigt.
- Der Parameter "Sprache
P0201: Englisch" ist
bereits ausgewählt.
8
- Ggf. zum Ändern der
Sprache die Wahltaste
drücken, Weiter
und
dann die Sprache
auswählen und die
Speichertaste drücken
- Ggf. den
Wert von P0202 an den
Steuerungstyp anpassen.
Drücken Sie dazu die
Wahltaste.
- Die Einstellungen
in dieser Liste gelte nur für
P0202=0 (U/f 60 Hz)
9
bzw.
P0202=1 (U/f 50 Hz).
Für weitere Optionen
(Anpassbare
U/f, VVW, bzw. Vektor-
Betriebsarten) siehe
Programmierhandbuch.
Inbetriebnahme
Anzeige am Bildschirm
Bereit (Ready)
0 U/min
Ort (LOC)
P0317
Gef hrter Hochlauf
[001] Ja
Rucktaste
13:48
Speichern
Konfig
0 U/min
Ort (LOC)
Sprache
P0201: Englisch
Steuertyp
P0202: U/F 60 HZ
Reset
13:48 Auswahl
Konfig
0 U/min
Ort (LOC)
Sprache
P0201: Englisch
Steuerungstyp
P0202: U/F 60 HZ
Reset
13:48 Auswahl
5-3
