Tabelle 3.6 - Mindestabstände zwischen den Kabeln

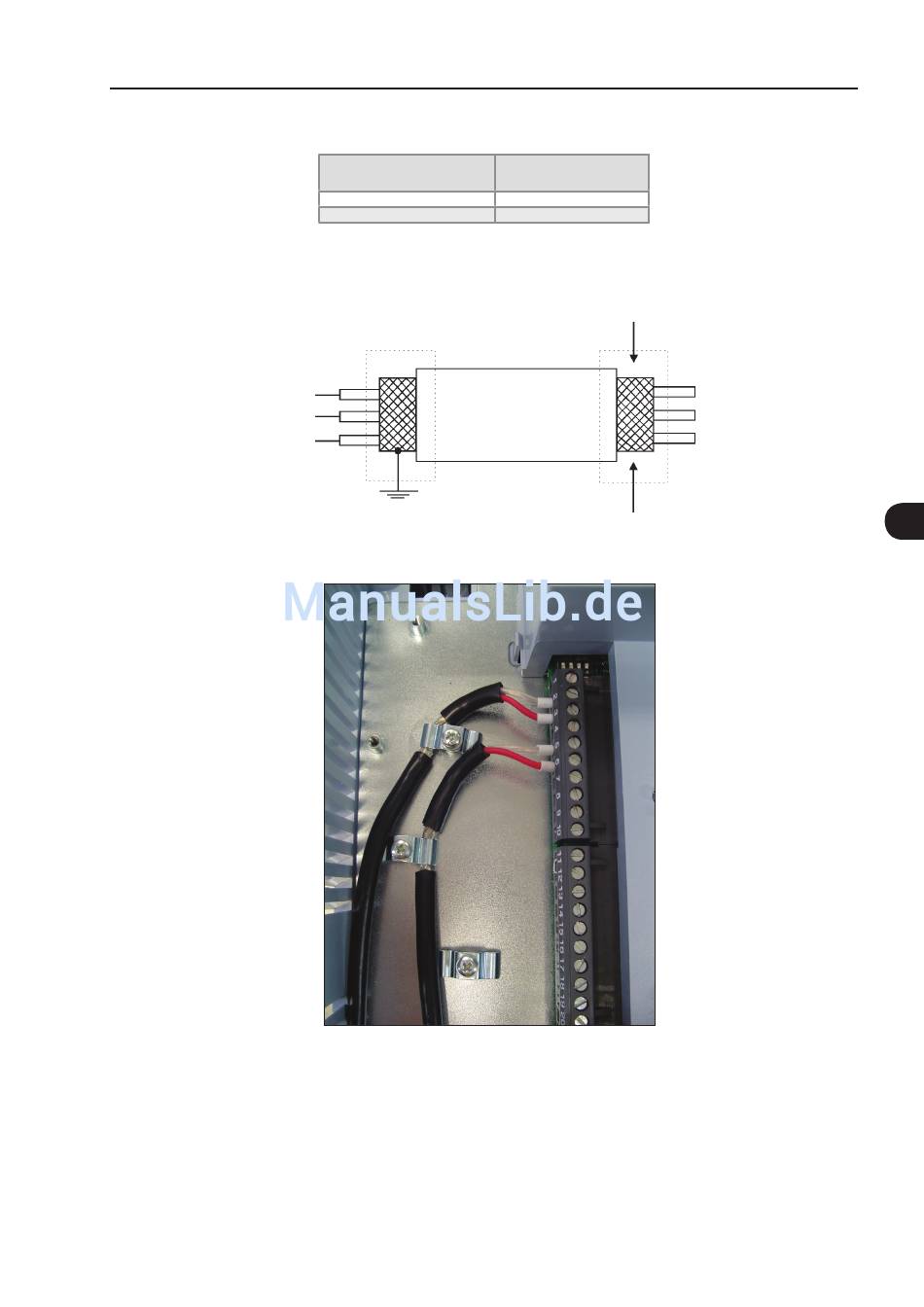

4) Bild 3.16 zeigt den sachgemäßen Anschluss der Kabelschirmung.
Umrichter-
Seite
Bild 3.16 - Beispiel eines Schirmungsanschlusses für die Steuerverkabelung
5) Relais, Schaltschütze, Magnetschalter oder Spulen von elektromechanischen Bremsen in der Nähe des
Umrichters können Störungen im Steuerschaltkreis verursachen. Um solche Effekte zu vermeiden, müssen
RC-Entstörer (mit Wechselstromversorgung) oder Freilaufdioden (mit Gleichstromversorgung) parallel zu
den Spulen dieser Vorrichtungen geschaltet werden.
Länge der Kabel
Mindestabstand
≤ 30 m (100 ft)
≥ 10 cm (3,94 in)
> 30 m (100 ft)
≥ 25 cm (9,84 in)
Bild 3.15 - Anschluss der Schirmung
Installation und Anschlüsse
Mit Klebeband isolieren
Nicht erden
3
3-21
