Installation und Anschlüsse
3.1.5 Installation des Bediengeräts (HMI) an der Schaltschranktür oder am Schaltschrank
(Fernbedienung)
3
65,0 [2,56]

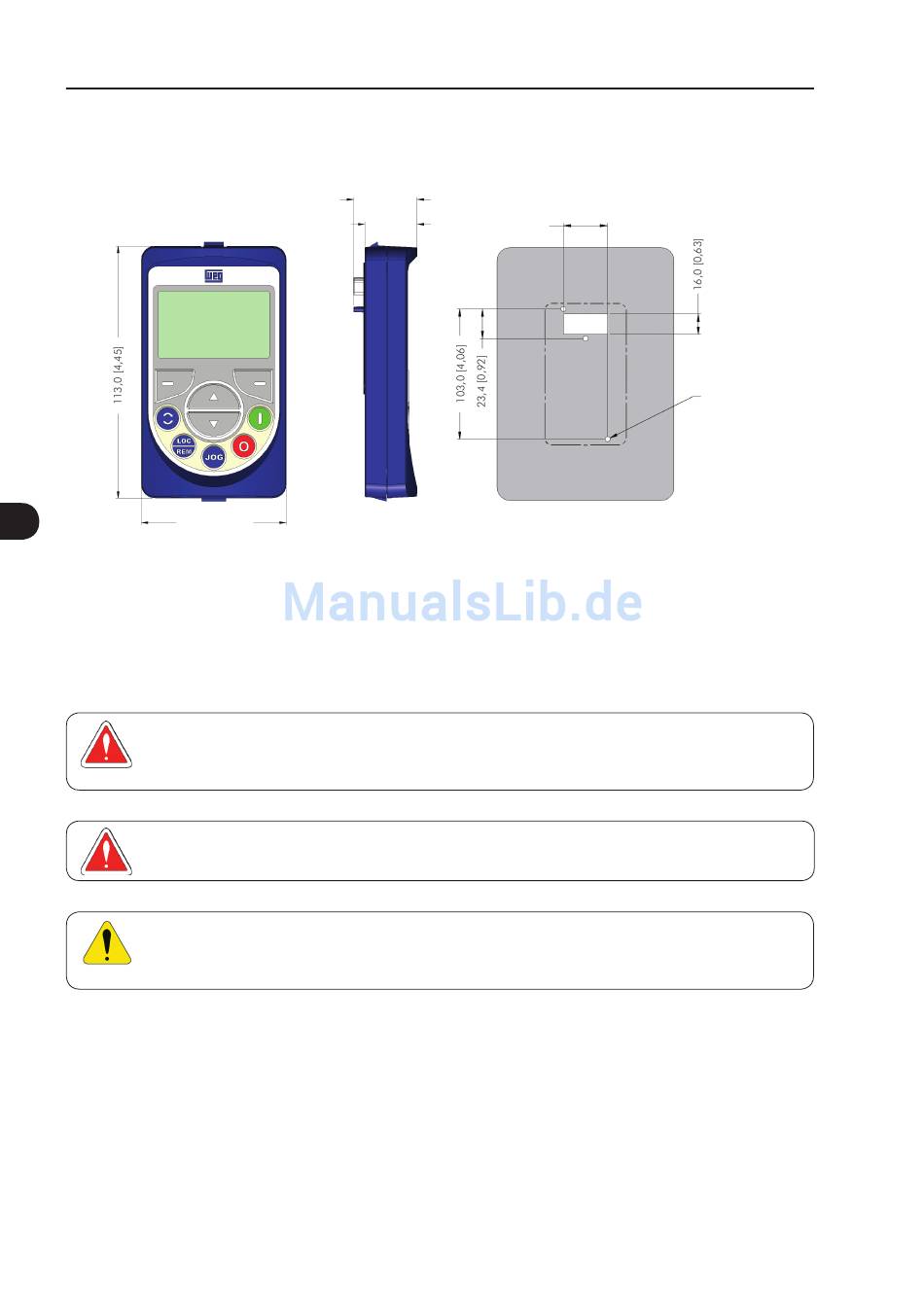

Bild 3.6 - Daten für die Installation des Bediengeräts (HMI) an der Schaltschranktür oder am Schaltschrank – mm [in]
Das Zubehör für die Aufnahme der Tastatur (Keypad) kann auch zur Befestigung des Bediengeräts (HMI)
verwendet werden (siehe Tabelle 7.2).
3.2 ELEKTRISCHE INSTALLATION
GEFAHR!
Die folgenden Informationen dienen lediglich als Leitfaden für den ordnungsgemäßen Einbau. Lokale
Vorschriften für elektrische Anlagen müssen eingehalten werden.
GEFAHR!
Vergewissern Sie sich vor dem Einbau, dass die Wechselstromversorgung abgeschaltet ist.
ACHTUNG!
Der eingebaute Halbleiter-Kurzschlussschutz stellt keinen Kurzschlussschutz für den Abzweig sicher.
Der Abzweig muss gemäß den lokalen Codes gegen Kurzschluss gesichert werden.
3.2.1 Kennzeichnung der Leistungsklemmen und Erdungsanschlüsse
R/L1, S/L2, T/L3: Wechselstromversorgung
U/T1, V/T2, W/T3: Anschluss des Motors.
DC+: Gleichstrom-Zwischenkreis - Pluspol.
DC-: Gleichstrom-Zwischenkreis - Minuspol.
3-6
28,5 [1,12]
23,5 [0,93]
35,0 [1,38]
∅4,0 [0,16] (3X)
