5.2.3 Parametrierungen der Basisanwendung
Nachdem der geführte Hochlauf mit allen Parametrierungen ordnungsgemäß ausgeführt wurde, ist der Umrichter
für den U/f-Betrieb bereit.
Mit Hilfe weiterer Parameter kann der Umrichter für die verschiedensten Anwendungen vorbereitet werden.
Diese Betriebsanleitung erläutert einige Basisparameter, die in den meisten Fällen definiert werden müssen.
Zur Erleichterung dieser Schritte steht die Parametergruppe "Basisanwendung" zur Verfügung. Die Parameter
dieser Gruppe sind in Tabelle 5.1 zusammengefasst. Eine Gruppe von Nurlese-Parametern zeigt die Werter der
wichtigsten Umrichter-Variablen an, wie zum Beispiel Spannung und Strom. Die wichtigsten Parameter dieser
Gruppe sind in Tabelle 5.2 dargestellt. Weitere Informationen zu diesem Thema sind im Programmierhandbuch
des CFW-11 enthalten.
Bild 5.3 erläutert die einzelnen Schritte zur Parametrierung der Parametergruppe "Basisanwendung".
Das Verfahren zum Hochlauf im U/F-Modus ist erfolgreich abgeschlossen, sobald Sie diese Parameter definiert
haben.
Schritt
Aktion/Ergebnis
- Überwachungsmodus
1
- Menutaste drücken
(Softkey rechts)
- Gruppe "00
ALLE PARAMETER" ist
2
bereits ausgewählt.
- Gruppe "01
PARAMETERGRUPPEN"
ist
3
dann ausgewählt.
- Gruppe "02
GEFUHRTER
HOCHLAUF" ist
4
dann ausgewählt.
- Gruppe "03
GEANDERTE
PARAMETER" ist
5
ausgewählt.
Anzeige am Bildschirm
Bereit (Ready)
0 U/min
Ort (LOC)
0
U/min
0,0
A
0,0
Hz:
15:45
Menu
Bereit (Ready)
0 U/min
Ort (LOC)
00 ALLE PARAMETER
01 PARAMETERGRUPPEN
02 GEFUHRTER HOCHLAUF
03 GEANDERTE PARAMETER
15:45
Rucktaste
Auswahl
Bereit (Ready)
0 U/min
Ort (LOC)
00 ALLE PARAMETER
01 PARAMETERGRUPPEN
02 GEFUHRTER HOCHLAUF
03 GEANDERTE PARAMETER
15:45
Rucktaste
Auswahl
Bereit (Ready)
0 U/min
Ort (LOC)
00 ALLE PARAMETER
01 PARAMETERGRUPPEN
02 GEFUHRTER HOCHLAUF
03 GEANDERTE PARAMETER
15:45
Rucktaste
Auswahl
Bereit (Ready)
0 U/min
Ort (LOC)
00 ALLE PARAMETER
01 PARAMETERGRUPPEN
02 GEFUHRTER HOCHLAUF
03 GEANDERTE PARAMETER
15:45
Rucktaste
Auswahl

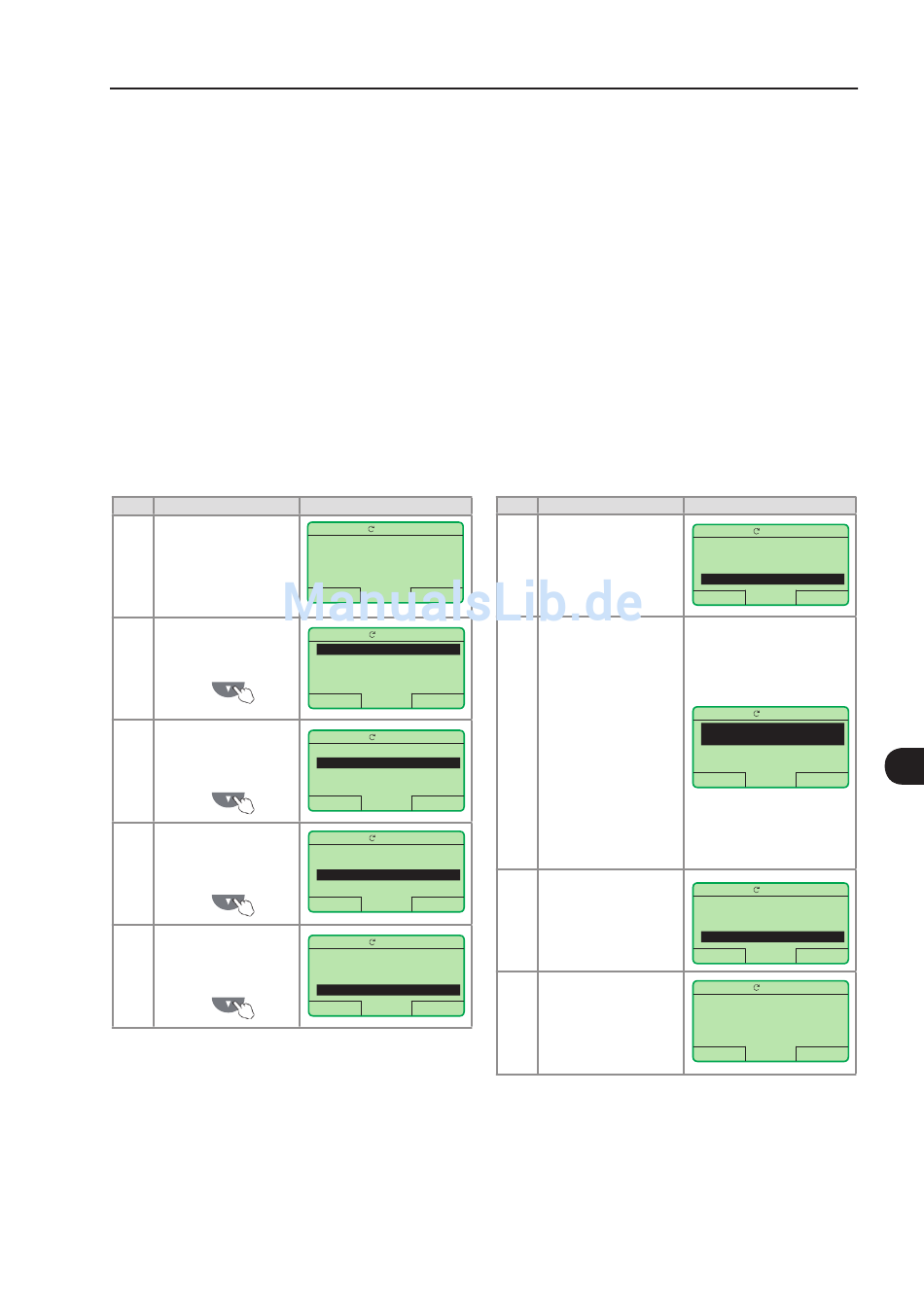

Bild 5.3 - Parametrierung der Parametergruppe "Basisanwendung"
Schritt
Aktion/Ergebnis
- Gruppe "04 BASIS-
ANWENDUNG" ist
6
ausgewählt.
- Wahltaste drücken
- Parameter "Hochlauf-
zeit P0100: 20,0 s" ist
bereits ausgewählt.
- Ggf. P0100
auf die gewünschte
Hochlaufzeit einstellen.
Drücken Sie
dazu die Wahltaste
7
- In gleicher Weise
verfahren, bis alle
Parameter der Gruppe "04
BASISANWENDUNG"
definiert sind.
Anschließend
die Rucktaste drücken
(Softkey links)
8
- Rucktaste drücken
- Anzeige wieder im
9
Überwachungsmodus und
Umrichter betriebsbereit.
Inbetriebnahme
Anzeige am Bildschirm
Bereit (Ready)
0 U/min
Ort (LOC)
01 PARAMETERGRUPPEN
02 GEFUHRTER HOCHLAUF
03 GEANDERTE PARAMETER
04 BASISANWENDUNG
15:45
Rucktaste
Auswahl
Bereit (Ready)
0 U/min
Ort (LOC)
Hochlaufzeit
P0100:
20,0s
Bremszeit
P0101:
20,0s
15:45
Rucktaste
Auswahl
Bereit (Ready)
0 U/min
Ort (LOC)
01 PARAMETERGRUPPEN
02 GEFUHRTER HOCHLAUF
03 GEANDERTE PARAMETER
04 BASISANWENDUNG
15:45
Rucktaste
Auswahl
Bereit (Ready)
0 U/min
Ort (LOC)
0
U/min
0,0
A
0,0
Hz:
15:45
Menu
