Installation und Anschlüsse
Steueranschluss # 4 - Vorwärts/Rückwärts
Aktivierung der Funktion Vorwärts/Rückwärts
Folgende Parametrierungen sind erforderlich:
DI3 auf VORWÄRTS setzen
P0265=4
DI4 auf RÜCKWÄRTS setzen
P0266=5
Wenn die Vorwärts/Rückwärts-Funktion gesetzt ist, ist sie entweder im Ort- oder im Fernbetrieb aktiv. Gleichzeitig
sind die Betriebstasten
Die Drehrichtung wird durch die Vorwärts- und Rückwärts-Eingänge bestimmt.
Im Uhrzeigersinn vorwärts und gegen den Uhrzeigersinn rückwärts.
Die Drehzahlreferenz kann von einer beliebigen Quelle definiert werden (wie bei Steueranschluss # 3).
3
3-24
und
stets deaktiviert (auch wenn P0224=0 bzw. P0227=0).
Stopp/Vorwärts S1
Stopp/Rückwärts S2

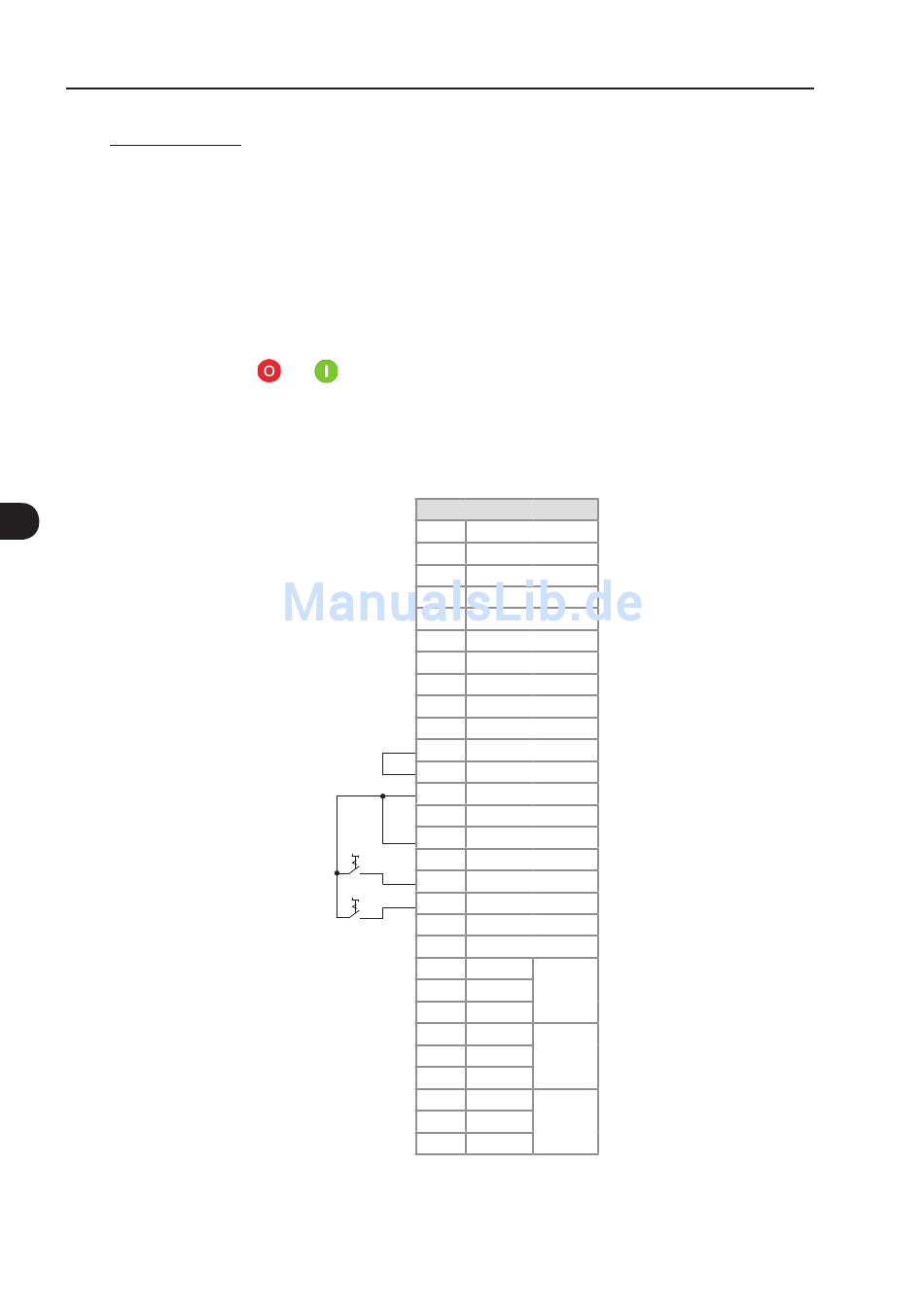

Bild 3.19 - Verkabelung von XC1 für Steueranschluss # 4
XC1-Anschluss
1
+ REF
2
AI1+
3
AI1-
4
- REF
5
AI2+
6
AI2-
7
AO1
8
AGND (24 V)
9
AO2
10
AGND (24 V)
11
DGND *
12
COM
13
24 VDC
14
COM
15
DI1
16
DI2
17
DI3
18
DI4
19
DI5
20
DI6
21
NC1
DO1
22
C1
(RL1)
23
NO1
24
NC2
DO2
25
C2
(RL2)
26
NO2
27
NC3
DO3
28
C3
(RL3)
29
NO3
