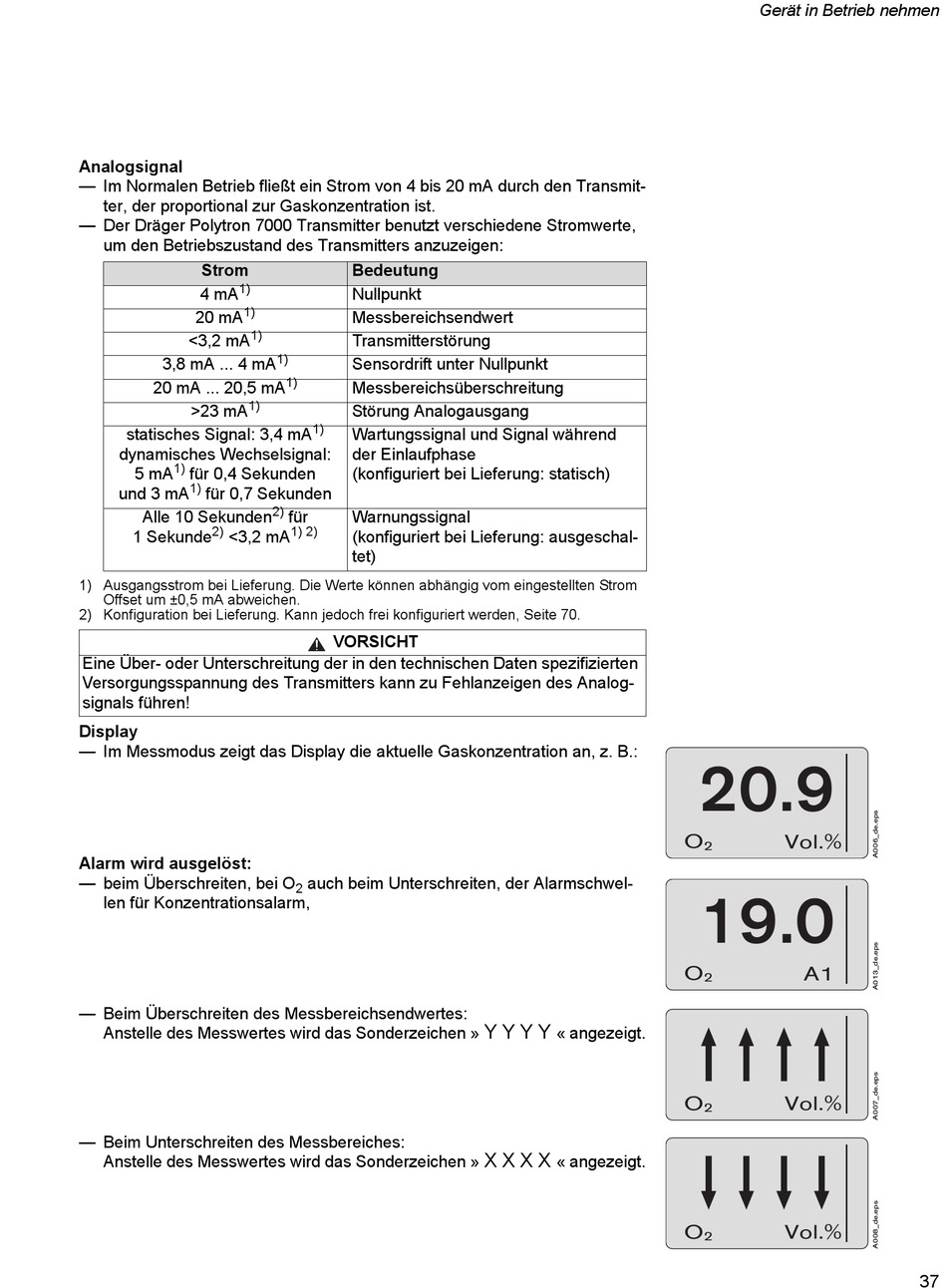

Dräger Polytron 7000 Gebrauchsanweisung Seite 37

Analogsignal
— Im Normalen Betrieb fließt ein Strom von 4 bis 20 mA durch den Transmit-
ter, der proportional zur Gaskonzentration ist.
— Der Dräger Polytron 7000 Transmitter benutzt verschiedene Stromwerte,
um den Betriebszustand des Transmitters anzuzeigen:
Strom
1)
4 mA
1)
20 mA
1)
<3,2 mA
3,8 mA ... 4 mA
20 mA ... 20,5 mA
1)
>23 mA
statisches Signal: 3,4 mA
dynamisches Wechselsignal:
1)
5 mA für 0,4 Sekunden
1)
und 3 mA für 0,7 Sekunden
Alle 10 Sekunden
2)
1 Sekunde <3,2 mA
1) Ausgangsstrom bei Lieferung. Die Werte können abhängig vom eingestellten Strom
Offset um ±0,5 mA abweichen.
2) Konfiguration bei Lieferung. Kann jedoch frei konfiguriert werden, Seite 70.
Eine Über- oder Unterschreitung der in den technischen Daten spezifizierten
Versorgungsspannung des Transmitters kann zu Fehlanzeigen des Analog-
signals führen!
Display
— Im Messmodus zeigt das Display die aktuelle Gaskonzentration an, z. B.:
Alarm wird ausgelöst:
— beim Überschreiten, bei O
len für Konzentrationsalarm,
— Beim Überschreiten des Messbereichsendwertes:
Anstelle des Messwertes wird das Sonderzeichen »
— Beim Unterschreiten des Messbereiches:
Anstelle des Messwertes wird das Sonderzeichen »
Bedeutung
Nullpunkt
Messbereichsendwert
Transmitterstörung
1)
Sensordrift unter Nullpunkt
1)
Messbereichsüberschreitung
Störung Analogausgang
1)
Wartungssignal und Signal während
der Einlaufphase
(konfiguriert bei Lieferung: statisch)
2)
für Warnungssignal
1) 2)
(konfiguriert bei Lieferung: ausgeschal-
tet)
VORSICHT
auch beim Unterschreiten, der Alarmschwel-
2
Y Y Y Y
« angezeigt.
X X X X
« angezeigt.
Gerät in Betrieb nehmen
20.9
O Vol.%
2
19.0
O
A1
2
Y Y Y Y
O Vol.%
2
X X X X
O Vol.%
2
37
