Dräger Polytron 7000 Gebrauchsanweisung Seite 34

Zubehör installieren

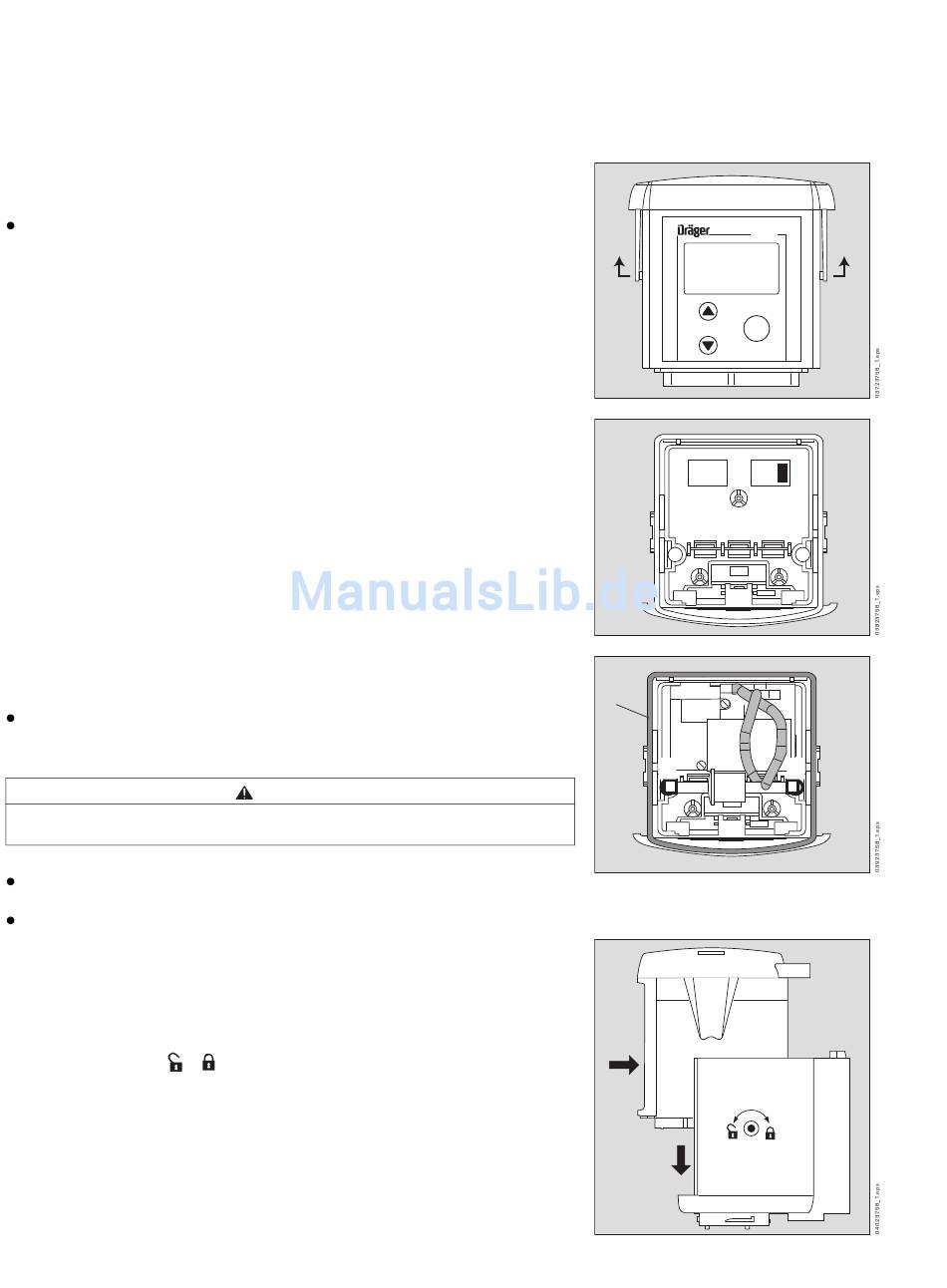

Pumpe in den Transmitter einbauen
1 Seitliche Schnapphaken am Deckel der Messeinheit leicht nach außen bie-
gen und lösen.
Deckel abnehmen.
2 Anschlusskabel der Pumpe auf die Stiftleiste aufstecken.
3 Glasröhrchen in die seitlichen Öffnungen des Gehäuses einsetzen und
Pumpenmodul in die Halterung einsetzen. Die Schläuche so ausrichten,
dass sie innerhab des Gehäuses liegen.
Deckel der Messeinheit wieder aufsetzen bis zum Einrasten der seitlichen
Schnapphaken.
4 Darauf achten, dass nur Druck auf die Hülse (4) der Messeinheit ausgeübt
wird. Druck auf das innere Gerüst kann zu Beschädigungen führen.
Messeinheit auf ca. halber Höhe von vorne bis zum Anschlag in die Dok-
king Station schieben.
Entlang der Vorderkante der Docking Station absenken – etwas erhöhter
Widerstand ca. 5 mm vor Anschlag (Anschlussklemme taucht in die Buchse
auf der Leiterplatte ein).
5 Messeinheit mit Pumpenmodul in die Docking Station einschieben und ab-
senken, siehe Seite 25.
6 Messeinheit mit Sechskantschlüssel verriegeln durch Drehen der Exzenter
im Uhrzeigersinn (
34
VORSICHT
o
= ca. 180 ).
Polytron
1
OK
2
4
3
5
6
1
3
