Remote Sensor, Installationshinweis
Der Betrieb des Dräger Polytron 7000 mit dem Remote Sensor setzt die genaue Kenntnis und Beach-
tung der Gebrauchsanweisung Dräger Polytron 7000 (Bestell-Nr. 90 23 758) voraus!
Verwendungszweck
Remote Sensor Adapter Polytron 7000 – 83 17 275:
— Für die externe Installation des Sensors an einem Messort bis zu 30 m entfernt vom Instal-
lationsort des Polytron 7000 Transmitters.
Mit:
— Remote Kabel + Stecker 5 m Polytron 7000 – 83 17 270,
— Remote Kabel + Stecker 15 m Polytron 7000 – 83 17 591,
— Remote Kabel + Stecker 30 m Polytron 7000 – 83 17 592:
Achtung:
Die Leitungslänge des Remote Adapters darf auf der Steckerseite gekürzt werden.
Eine Verlängerung der Leitung sowie der Austausch gegen eine andere Leitung ist
nicht zulässig!
Bei Verwendung des Remote-Adapters + -Sensors an einem gemäß Gerätekategorie 3 instal-
lierten Transmitter:
Vorsicht:
Kategorie 1-Kennzeichnung an vorgesehener Stelle unbedingt vom Transmitter entfer-
nen. Das Zubehör darf nach dem erstmaligen Betrieb gemäß dieser Installation nicht
mehr in explosionsgefährdeten Bereichen der Zone 0 und Zone 1 (Gerätekategorie 1
oder 2) verwendet werden! Explosionsgefahr!
Bei Verwendung des Remote-Adapters + -Sensors an einem nicht explosionsgeschützt instal-
lierten Transmitter:
Vorsicht:
Ex-Schutz Kennzeichnung unbedingt vom Typenschild entfernen. Das Zubehör darf
nach dem erstmaligen Betrieb gemäß dieser Installation nicht mehr in explosionsge-
fährdeten Bereichen installiert werden! Explosionsgefahr!

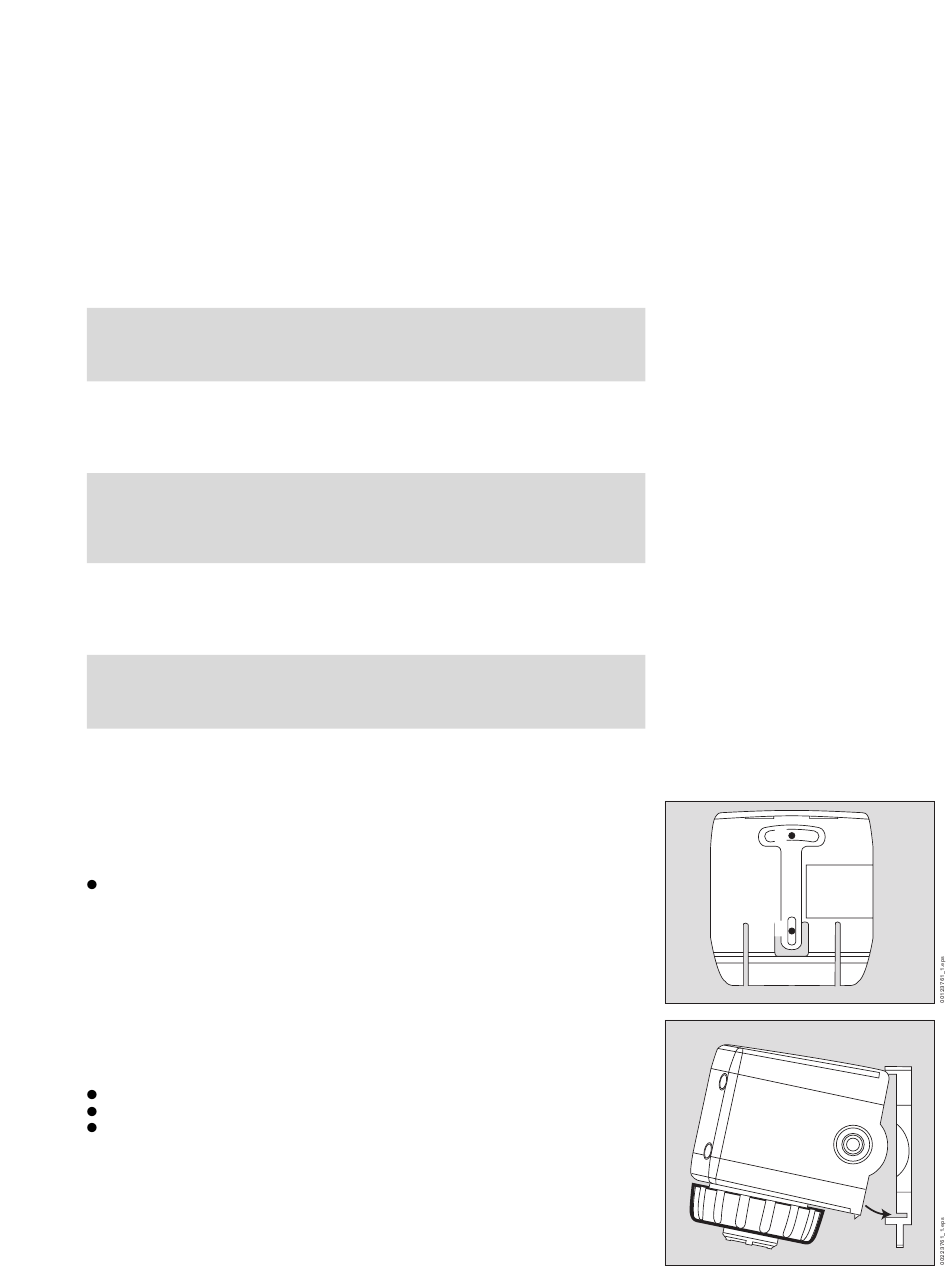

Wandbefestigung
1 Befestigungsbohrungen für die Montageplatte anbringen (Bohrschablone: siehe hellgraue
Darstellung auf Seite 2). Abstand der Bohrungen: 50 ±4 mm.
Montageplatte des Remote Sonsors an die vorgesehene Position schrauben.
2 Gehäuse des Remote Sensors auf die Montageplatte setzen, bis zum einrasten.
Sensor installieren
3 Bajonett-Ring vom Transmitter abschrauben und Blindscheibe entfernen.
Sensor aus der Verpackung nehmen.
Sensor in die Öffnung stecken, Dräger-Schriftzug am Sensor nach vorne zeigend.
Sensor mit Bajonett-Ring sichern.
D
1
1
2
3
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dräger Polytron 7000
Inhaltszusammenfassung für Dräger Polytron 7000
- Seite 1 Remote Sensor, Installationshinweis Der Betrieb des Dräger Polytron 7000 mit dem Remote Sensor setzt die genaue Kenntnis und Beach- tung der Gebrauchsanweisung Dräger Polytron 7000 (Bestell-Nr. 90 23 758) voraus! Verwendungszweck Remote Sensor Adapter Polytron 7000 – 83 17 275: —...
-
Seite 2: Verbindung Mit Dem Dräger Polytron 7000
4 Stecker des Remote Adapters (Kabellänge 5, 15 oder 30 m) an das Gehäuse anschließen und durch Drehen des Rings im Uhrzeigersinn sichern. 5 Sensoradapter in die Öffnung des Dräger Polytron 7000 Transmitters einsetzen, Dräger- Schriftzug am Sensoradapter nach vorne zeigend. -
Seite 3: Intended Use
Remote Sensor, Installation Instructions Operation of the Dräger Polytron 7000 with the remote sensor requires full understanding and strict observance of the Instructions for Use of the Dräger Polytron 7000 (Part No. 90 23 758)! Intended use Remote Sensor Adapter Polytron 7000 – 83 17 275: —... - Seite 4 4 Connect the plug of the external sensor (cable length 5, 15 or 30 m) to the housing and secure by turning the ring clockwise. 5 Insert the sensor adapter into the opening of the Dräger Polytron 7000 Transmitter, with the Dräger logo on the sensor facing the front.
-
Seite 5: Champ D'application
Capteur distant, instructions d’installation L’utilisation du Dräger Polytron 7000 avec le capteur distant suppose la connaissance et l'observation exactes de la notice d’utilisation du Dräger Polytron 7000 (N de réf. 90 23 758)! Champ d’application Adaptateur pour capteur distant Polytron 7000 – 83 17 275: —... - Seite 6 4 Raccorder la fiche de l’adaptateur distant (câble de longueur 5, 15 ou 30 m) au boîtier et le bloquer en tournant la bague dans le sens des aiguilles d’une montre. 5 Insérer le capteur dans l’orifice du transmetteur Dräger Polytron 7000 avec le marquage Dräger sur le capteur dirigé vers l’avant.
-
Seite 7: Uso Previsto
Sensor remoto, Instrucciones de instalación El manejo del Dräger Polytron 7000 con el sensor remoto requiere que se conozcan por completo y respeten estrictamente las Instrucciones de empleo del Dräger Polytron 7000 (N de pedido 90 23 758)! Uso previsto Adaptador para sensor remoto Polytron 7000 –... - Seite 8 4 Conectar el conector del adaptador remoto (longitud de cable de 5, 15 o 30 m) a la carcasa y fijarlo girando el anillo en el sentido de las agujas del reloj. 5 Insertar el adaptador del sensor en la abertura del Transmisor Dräger Polytron 7000, con el logotipo Dräger del adaptador del sensor mirando hacia delante.
