Dräger Polytron 7000 Installationshinweis

Rüstsatz Daisy Chain, Installationshinweis
Der Betrieb des Dräger Polytron 7000 mit dem Rüstsatz Daisy Chain setzt die genaue Kenntnis und
Beachtung der Gebrauchsanweisung Dräger Polytron 7000 (Bestell-Nr. 90 23 758) voraus!
Verwendungszweck
Rüstsatz Daisy Chain – 83 17 282:
— Für den Anschluss mehrer Transmitter auf einer Busleitung (Daisy Chaining / Multi drop)
Inhalt des Kabelsets
— Kabeleinführung
— Mutter für Kabeleinführung
— 4-polige Anschlussklemme, orange
Docking Station vorbereiten
Docking Station entsprechend dem Installationshinweis 90 23 760 installieren.

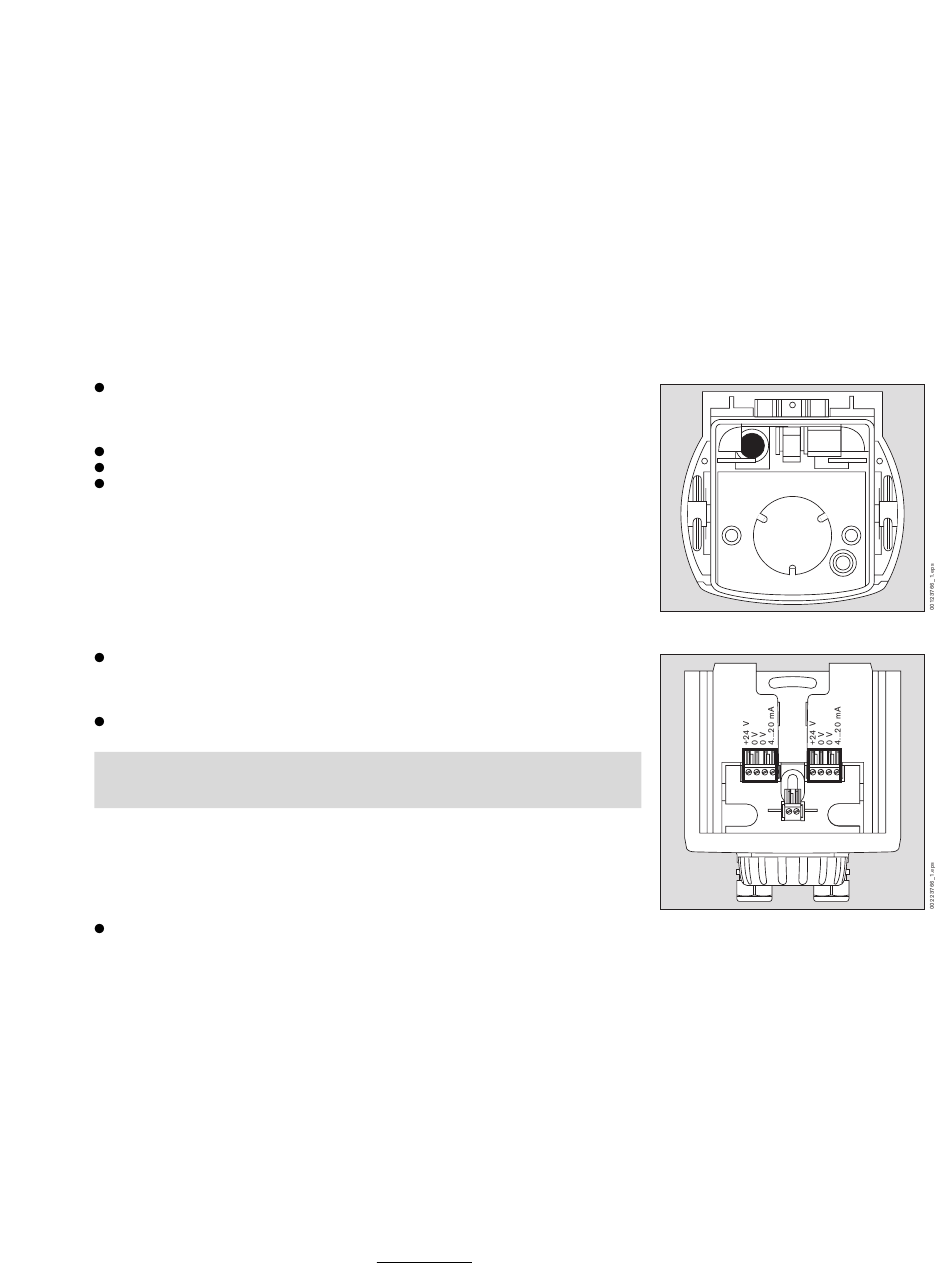

1 Bohrung für die zweite Kabeleinführung von der Innenseite der Docking Station durchbre-
chen oder bohren.
Die Bohrung soll einen Durchgang von Ø 20,5 mm haben.
Docking Station auf lose Teile prüfen, falls erforderlich reinigen.
Mutter der Kabeleinführung in die Docking Station einsetzen.
Kabeleinführung von der Außenseite der Docking Station einschrauben und festziehen.
Elektrische Anschlüsse installieren
Anschluss der elektrischen Installation entsprechend dem Installationshinweis der
Docking Station 90 23 760.
2 4-polige Anschlussklemme in die Halterung der Montageplatte einsetzen.
Falls erforderlich:
Raincover (Staub- und Spritzschutz) wieder aufsetzen.
Hinweis:
Die beiden 4-poligen Eingangs- (3) und Ausgangsklemmen (2) sind im Transmitter
elektrisch 1:1 miteinander verbunden.
Messeinheit installieren
Messeinheit entsprechend dem Installationshinweis 90 23 759 installieren.
— Durch die zusätzliche Kabeleinführung ist der Widerstand zum Einsetzen der Messeinheit
etwas erhöht.
Sicherstellen, dass die Messeinheit bis zum Anschlag abgesenkt wird.
90 23 766 - MA 4683.110 de
© Dräger Safety AG & Co. KGaA
1. Ausgabe - September 2003
Änderungen vorbehalten
