Elektrische Anschlüsse installieren

Anschluss in 3-Leitertechnik

Anschluss an Zentralgerät mit mind. 3-adriger Leitung, 0,5 (AWG 20) bis
2
2,5 mm (AWG 13).
Bei der Installation des Transmitters in 3-Leitertechnik sind die beiliegenden
Ferrithülsen zu installieren.
Vor dem Anschließen des Kabels an die 4-polige Klemme in der Docking
Station muss auf jede Ader eine Ferrithülse geschoben werden.
Installation 4 bis 20 mA Stromschleife am Transmitter
3-Draht Anschlusskabel in Kabelverschraubung montieren, ablängen und
abisolieren (ca. 80 mm).
Eventuell vorhandene Abschirmung so kürzen, dass keine Kurzschlüsse
entstehen können.

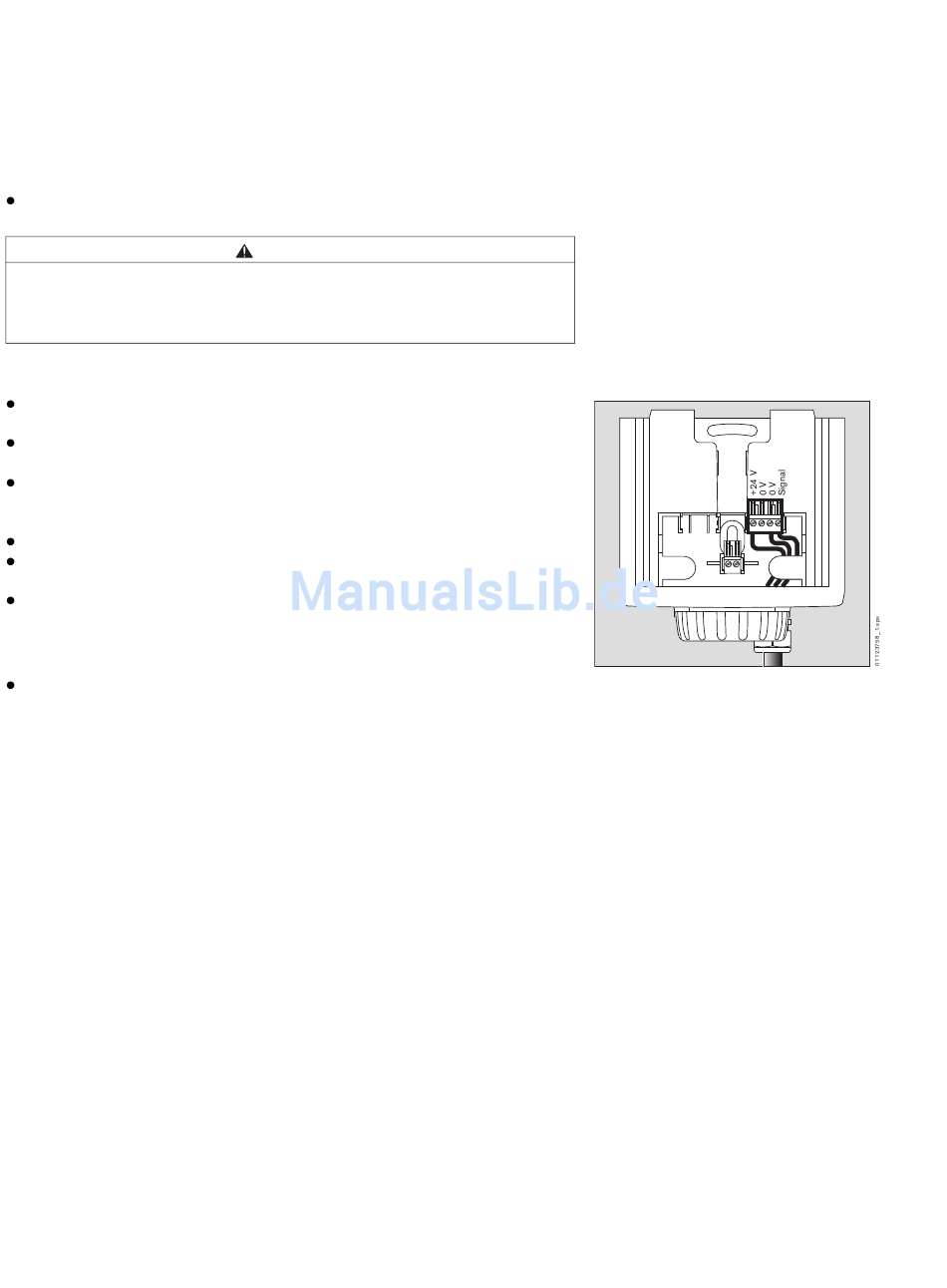

Kabel anschließen:
1 Klemme 4-polig für Dräger Polytron 7000 – Polarität beachten.
Anschlussklemme wieder in Halterung einschieben.
Kabel in Halterung fixieren.
Den Installationshinweis falten und für die Inbetriebnahme in die Dräger
Docking Station einlegen.
Raincover (Staub- und Spritzwasserschutz) wieder aufstecken.
Installation am Zentralgerät
Abschirmung an Erde des Zentralgerätes anschließen (z. B. Gehäuse, Er-
dungsschiene, usw.).
Dräger Polytron 7000 Transmitter an ein Dräger Zentralgerät anschlie-
ßen
(z. B. Regard, QuadGard, Unigard oder Polytron):
— Weitere Informationen zum Anschluss entsprechend der Anleitung zum
Dräger Zentralgerät beachten.
— Das Polytron Zentralgerät stellt bei Netzspeisung eine minimale Versor-
gungsspannung von 20 V zur Verfügung. Dies ist bei der Bestimmung der
maximalen Leitungslänge (siehe Tabelle Seite 20) zu berücksichtigen.
— Unigard ist nicht geeignet für den Anschluss eines Polytron 7000 Transmit-
ters mit Relais- oder Pumpenmodul.
Dräger Polytron 7000 Transmitter an 4 bis 20 mA Zentralgeräte anderer
Hersteller anschließen:
— Weitere Informationen zum Anschluss entsprechend der Anleitung des ver-
wendeten Zentralgerätes beachten.
16
VORSICHT
X8
1
