Remote Sensor

Verwendungszweck
Remote Sensor Adapter Polytron 7000 – 83 17 275:
— Für die externe Installation des Sensors an einem Messort bis zu 30 m ent-
fernt vom Installationsort des Polytron 7000 Transmitters.
Remote Kabel + Sensoradapter 5 m Polytron 7000 – 83 17 270,
Remote Kabel + Sensoradapter 15 m Polytron 7000 – 83 17 998,
Remote Kabel + Sensoradapter 30 m Polytron 7000 – 83 17 999:
Die Leitungslänge des Sensoradapters darf auf der Steckerseite gekürzt
werden. Eine Verlängerung der Leitung sowie der Austausch gegen eine
andere Leitung ist nicht zulässig!
Bei Verwendung des Remote Sensor Adapters mit Sensor an einem gemäß
Gerätekategorie 3 installierten Transmitter:
Kategorie 1-Kennzeichnung an vorgesehener Stelle unbedingt vom Trans-
mitter entfernen. Das Zubehör darf nach dem erstmaligen Betrieb gemäß
dieser Installation nicht mehr in explosionsgefährdeten Bereichen der Zone 0
und Zone 1 (Gerätekategorie 1 oder 2) verwendet werden! Explosionsgefahr!
Bei Verwendung des Remote Sensor Adapters mit Sensor an einem nicht
explosionsgeschützt installierten Transmitter:
Ex-Schutz Kennzeichnung unbedingt vom Typenschild entfernen. Das Zube-
hör darf nach dem erstmaligen Betrieb gemäß dieser Installation nicht mehr
in explosionsgefährdeten Bereichen installiert werden! Explosionsgefahr!

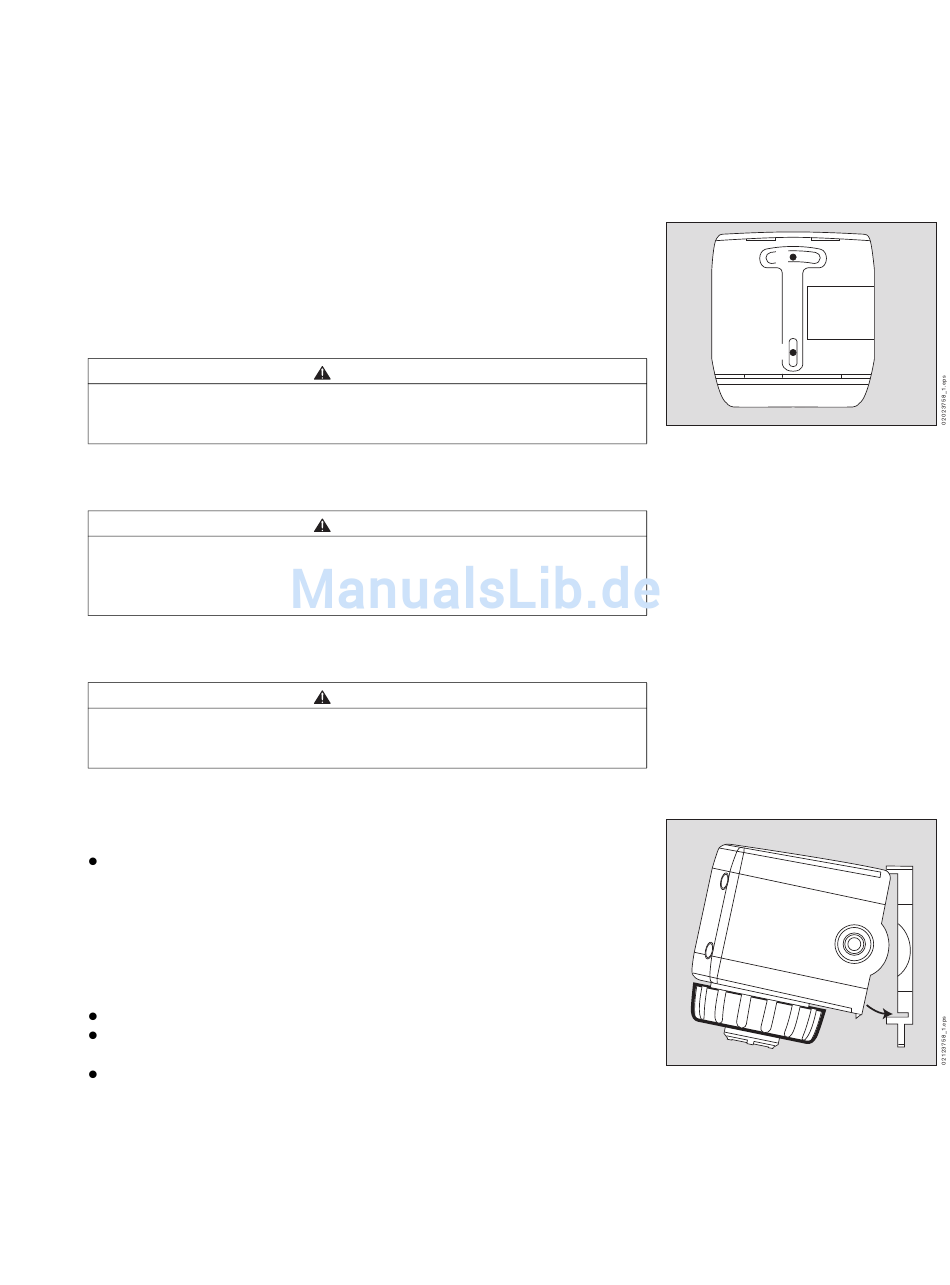

Wandbefestigung
1 Befestigungsbohrungen für die Montageplatte anbringen (Bohrschablone:
siehe Seite 139). Abstand der Bohrungen: 50 ±4 mm.
Montageplatte des Remote Sensor Adapters an die vorgesehene Position
schrauben.
2 Gehäuse des Remote Sensor Adapters auf die Montageplatte setzen, bis
zum einrasten.
Sensor installieren
3 Bajonett-Ring vom Transmitter abschrauben und Blindscheibe entfernen.
Sensor aus der Verpackung nehmen.
Sensor in die Öffnung stecken, Dräger-Schriftzug am Sensor nach vorne
zeigend.
Sensor mit Bajonett-Ring im Remote Sensor Adapter befestigen.
VORSICHT
VORSICHT
VORSICHT
Zubehör installieren
1
1
2
3
27
