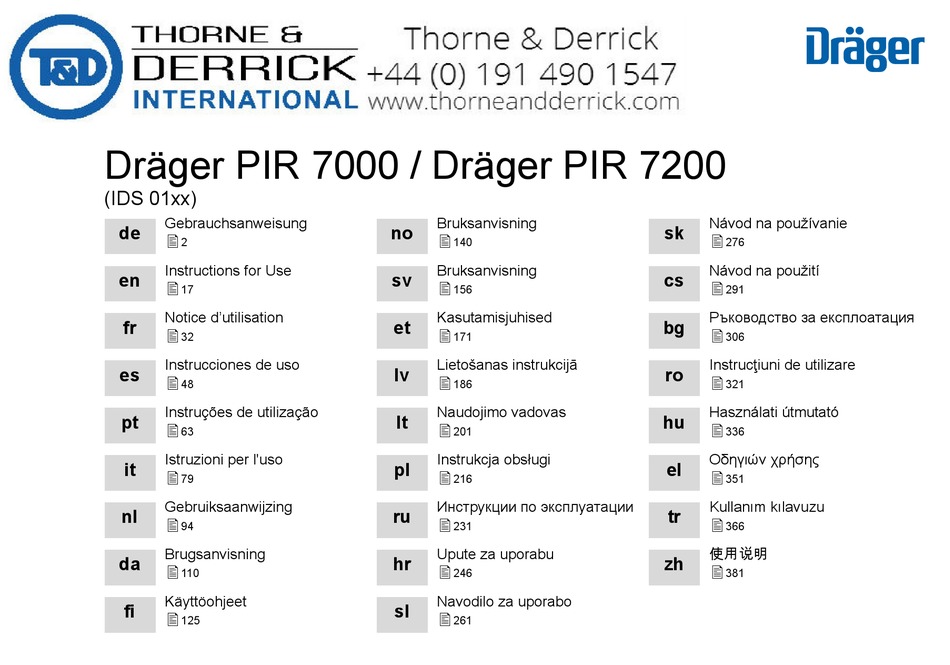

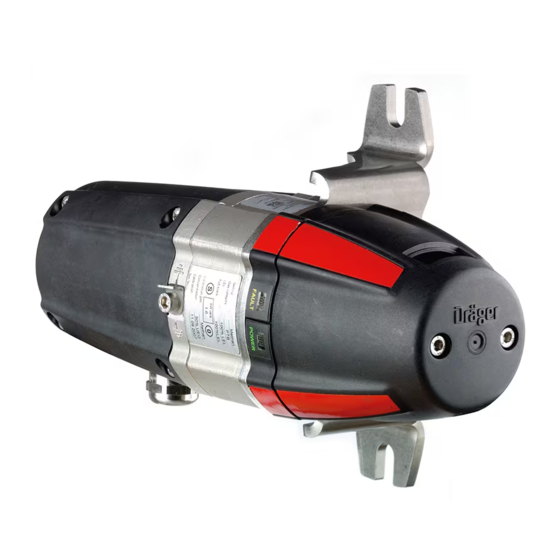

Seite 1 Dräger PIR 7000 / Dräger PIR 7200 (IDS 01xx) Gebrauchsanweisung Bruksanvisning Návod na používanie    Instructions for Use Bruksanvisning Návod na použití    Notice d’utilisation Kasutamisjuhised Ръководство за експлоатация    Instrucciones de uso Lietošanas instrukcijā...
Seite 2: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Verwendungszweck Allgemeine Sicherheitshinweise Dräger PIR 7000 Infrarot Gastransmitter Vor Gebrauch des Produkts diese Gebrauchsanweisung und die der zugehörigen Produkte – Zur stationären, kontinuierlichen Überwachung von Konzentrationen kohlenwasserstoffhal-  aufmerksam lesen. tiger, brennbarer Gase und Dämpfe in geeigneter Atmosphäre.
Seite 3: Prüfungen Und Zulassungen
Für die Variante mit 3/4" NPT Gewindeanschluss (IDS 010x) wird die Junction Box Ex d T6 (je nach maximaler Umgebungstemperatur) vorkommen können. PIR 7000 (45 44 099, aus Aluminium bzw. 45 44 098, aus Edelstahl SS 316 gefertigt) empfoh- len.
Seite 4 = Potenzialausgleich Die Junction Box Ex d PIR 7000 ist für den Anbau an einen Gastransmitter Dräger PIR 7000 / Dräger PIR 7200 mit 3/4" NPT Gewindeanschluss (IDS 010x) bestimmt. Es können Leiter von Elektrische Installation überprüfen, um sicherzustellen, dass alle Leiter korrekt angeschlos- ...
Seite 5: Betrieb
Für den elektrischen Anschluss der Gastransmitter Dräger Bestellnr. 45 44 099 (Alu) PIR 7000 / 7200 mit 3/4" NPT Gewindeanschluss in der Für den Gastransmitter Dräger PIR 7000 / Dräger PIR 7200 wird folgendes Zubehör angebo- Bestellnr. 45 44 098 (SS 316) Zündschutzart "druckfeste Kapselung".
Seite 6: Wartung
Kalibrieradapter PIR 7000 (Bestellnr. 68 11 610) oder der Flowcell PIR 7000 / 7200 (Bestellnr. Wartung 68 11 490 / 68 11 910) oder der Flowcell PIR 7000 Duct (Bestellnr. 68 11 945) oder dem Pro- zessadapter PIR 7000 (Bestellnr. 68 11 915) oder der Prozessküvette PIR 7000 (Bestellnr.
Seite 7 Kalibrierung Nullpunkt Dräger PIR 7000 / Dräger PIR 7200 Aktion Statusanzeige Ausgangssignal Bedeutung Nullpunktjustierung durchführen: Aktion Statusanzeige Ausgangs- Bedeutung signal Magnetstab auf Mar- grün und gelb an Wartungssignal Justierung wird quittiert. kierung » 0 « aufset- Gerät für Nullpunktkalibrierung vorbereiten: zen und halten.
Seite 8 Beauftragung): Wert bei erstmaliger Aufgabe des Kalibriergases überprüft werden (z. B. am nachgeschalte- ten Zentralgerät oder bei der Kalibrierung mit Hilfe eines PC und der PC-Software Dräger Konfiguration: Dräger PIR 7000 Dräger PolySoft in der Kalibriermaske). Typ 334 Typ 340...
Seite 9: Störungen, Ursache Und Abhilfe
Störungen, Ursache und Abhilfe Störungen oder Fehler des Gastransmitters werden durch die gelbe Statusleuchte und ein analoges Ausgangssignal von < 1,2 mA (Werkseinstellung) angezeigt. Mit Hilfe eines PC und ® der PC-Software Dräger PolySoft (siehe Online-Hilfe der PC-Software) oder mit einem HART Handbediengerät können detaillierte Fehlerinformationen ausgelesen werden.
Seite 10: Technische Daten
Technische Daten Auszug, Details siehe Technisches Handbuch. Umweltbedingungen: bei Betrieb –40 bis +77 °C (–40 bis +170 °F), 700 bis 1300 hPa, 0 bis 100 % r.F. bei Lagerung –40 bis +85 °C (–40 bis +180 °F), 700 bis 1300 hPa, 0 bis 100 % r.F. nicht kondensierend Schutzart IP 66 und IP 67, Nema 4X Leistungsaufnahme...
Seite 11: Messtechnische Eigenschaften
1) Kalibrierung des Gastransmitters bei 50 % des Messbereichsendwertes. 2) Relative Änderung des Signals bei 50 %UEG (Dräger PIR 7000) bzw. bei 5 Vol.-% (Dräger PIR 7200). 3) Für andere, zugelassene Substanzen können die Messwerteinstellzeiten abweichen. In Abhängigkeit vom verwendeten Zubehör sind größere Einstellzeiten möglich.
Seite 12: Einstellbare Parameter
Dräger PIR 7000 Typ 334 Dräger PIR 7000 Typ 340 Dräger PIR 7200 Methan Propan Ethylen Propan Methan Kohlenstoffdioxid Messwerteinstellzeit, t0...50 / t0...90 (Ansprechverhalten "schnell") ohne Zubehör < 1 s / < 1 s < 1 s / < 1 s <...
Seite 13 Dräger PIR 7000 Typ 334 Dräger PIR 7000 Typ 340 Dräger PIR 7200 Kalibriergas, Werkseinstellung Nullpunkt 0 %LEL 0 %LEL 0 Vol.-% Empfindlichkeit Methan, 50 %LEL Propan, 50 %LEL Kohlenstoffdioxid, 4 Vol.-% Kalibriergas, mögliche Einstellungen Kalibriergas wählbar innerhalb der Messgase...
Seite 14: Querempfindlichkeiten Dräger Pir 7000 Typ
Querempfindlichkeiten Dräger PIR 7000 Typ 334 Der Gastransmitter Dräger PIR 7000 Typ 334 misst die Konzentration von vielen Kohlenwas- serstoffen. Er ist nicht spezifisch für die Substanzen, die ab Werk mit ihren Kennlinien gespei- HINWEIS chert sind. Für die Angabe von Querempfindlichkeiten sind substanz-spezifische, unterschiedliche Empfindlichkeiten zu berücksichtigen.
Seite 15 Querempfindlichkeiten Dräger PIR 7000 Typ 340 Der Gastransmitter Dräger PIR 7000 Typ 340 misst die Konzentration von vielen Kohlenwas- serstoffen. Er ist nicht spezifisch für die Substanzen, die ab Werk mit ihren Kennlinien gespei- HINWEIS chert sind. Für die Angabe von Querempfindlichkeiten sind substanz-spezifische, unterschiedliche Empfindlichkeiten zu berücksichtigen.
Seite 16 2) Das komplette Set beinhaltet die Ex d Junction Box (aus Edelstahl SS 316 oder Aluminium gefertigt), den Spritz- schutz, die Statusanzeige sowie das Montageset, bereits vormontiert. Dräger PIR 7000 Typ 334 (NPT) HART kpl. Set SS 316 68 13 035 ®...
Seite 420 Dräger Safety AG & Co. KGaA Revalstraße 1 D-23560 Lübeck Germany Phone +49 451 8 82- 0 +49 451 8 82- 20 80 www.draeger.com 90 23 885 - GA 4677.300_MUL091 © Dräger Safety AG & Co. KGaA Edition 10 - July 2014 (Edition 01 - January 2007) Subject to alteration...
