Polytron 7000 Betrieb mit LON

Hinter dem Display befinden sich 3 LED's, die den Status des Polytron 7000
anzeigen.
— Die rote LED signalisiert einen Fehler.
— Die orange LED signalisiert die Kommunikation mit dem Zentralgerät via
LON mit LON spezifischen Daten, wie z. B. das Senden des Service PINs.
— Das Polytron 7000 arbeitet korrekt, wenn die grüne LED dauerhaft an ist.
Eine Warnung wird durch Blinken der grünen LED angezeigt.
Jedes Polytron 7000 hat einen Neuron Chip mit einer eigenen Neuron ID, mit
der das Polytron 7000 im LON-Netzwerk erkannt werden kann.
Um die Neuron ID anzusehen:
Im Menü » Einstellungen «, » Kommunikation «, » LON Schnittst. « und
» Neuron ID « wählen.
Das Polytron 7000 kann kommissioniert werden, indem mit Hilfe der "Service
PIN" Funktion die Neuron ID an das Zentralgerät gesendet wird.
Im Menü » Einstellungen «, » Kommunikation «, » LON Schnittst. « und
» Service PIN « wählen.
» Bestätigen « wählen und Taste »
den.
Um das Polytron 7000 zu konfigurieren und zu kommissionieren ist das
Polytron 7000 Plugin zu benutzen.
Das Plugin kann kostenlos aus dem Internet unter folgender Adresse herun-
tergeladen werden:
http://www.echelon.com/products/integration/plugin/
Polytron 7000 Betrieb mit Foundation
Fieldbus
Für das Polytron 7000 stehen drei Support Files zur Verfügung: Zwei Device
Description Files (FFO und SYM) und ein Capability File (CFF).
Um das Polytron 7000 zu konfigurieren und zu kommissionieren ist das Poly-
tron 7xxx Foundation Fieldbus Manual zu benutzen.
Das Manual kann kostenlos aus dem Internet unter folgender Adresse herun-
tergeladen werden: http://www.draeger.com

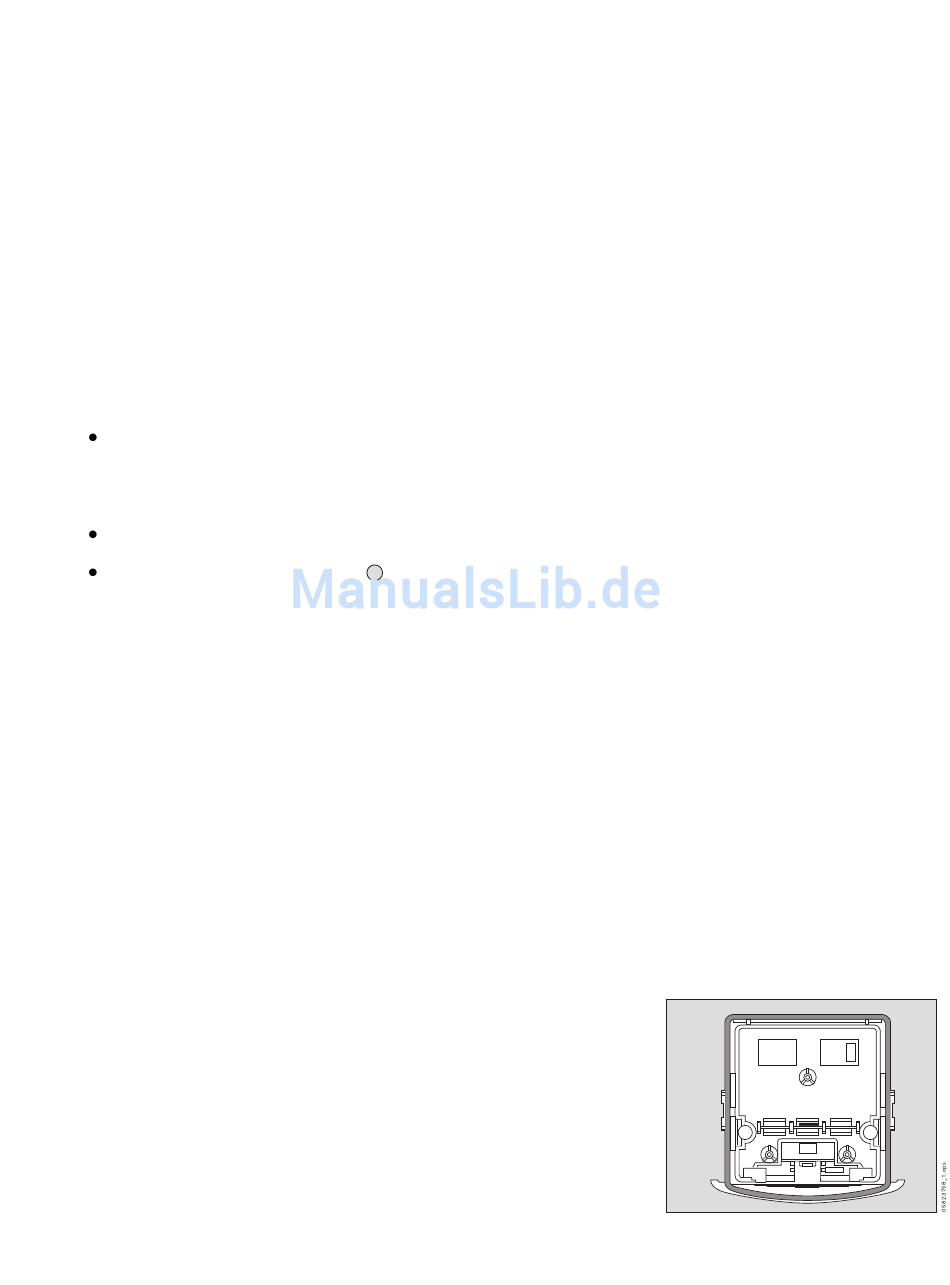

1 Durch Stecken des Foundation Fieldbus Jumpers werden folgende Foun-
dation Fieldbus Funktionen freigeschaltet:
Simulate: Ist der Foundation Fieldbus Jumper gesteckt, kann die Simu-
late-Funktion durch SW oder über den Feldbus aktiviert wer-
den. Der Feldbus-Master empfängt dann definierte
Simulationswerte. Dies kann bei der Kommissionierung oder
der Wartung des Feldbussystems hilfreich sein.
Writeprotect: Ist der Foundation Fieldbus Jumper gezogen, sind alle
schreibbaren Parameter des Feldbustransmitters nur lesbar.
Damit die Parametrierung des Transmitters möglich ist, muss
der Jumper zur Kommissionierung gesteckt werden.
« drücken um die Neuron ID zu sen-
OK
