Duct Adapter Für Remote Sensor - Dräger Polytron 7000 Gebrauchsanweisung

Zubehör installieren
Verbindung mit dem Dräger Polytron 7000

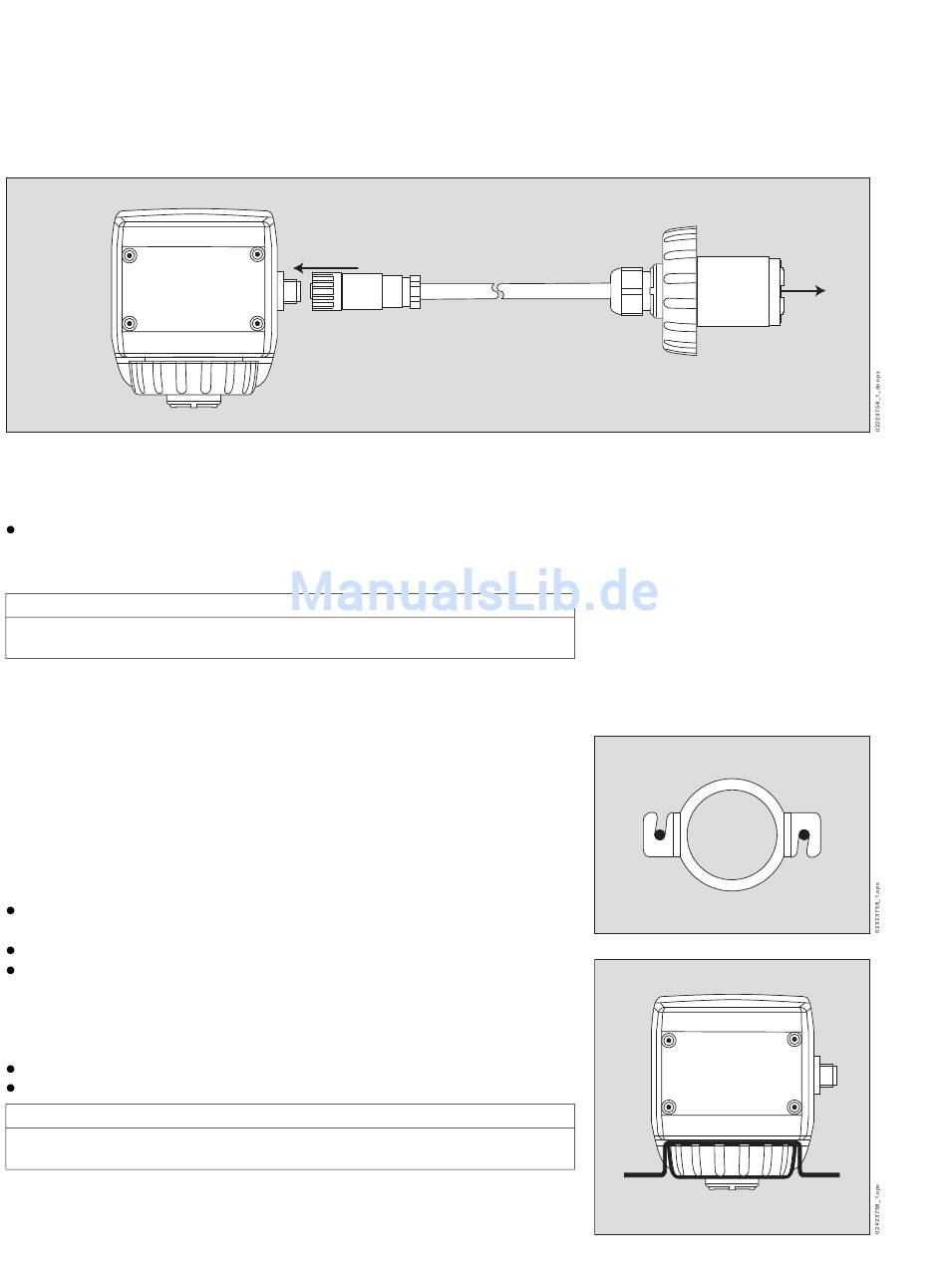

Remote Sensor Adapter
4 Stecker des Remote Kabels (Kabellänge 5, 15 oder 30 m) an das Gehäuse
anschließen und durch Drehen des Rings im Uhrzeigersinn sichern.
5 Sensoradapter in die Öffnung des Dräger Polytron 7000 Transmitters ein-
setzen, Dräger-Schriftzug am Sensor nach vorne zeigend.
Sensoradapter mit Bajonett-Ring im Transmitter befestigen.
Der Remote Sensor wird vom Transmitter automatisch erkannt. Weiterge-
hende Installationsschritte sind nicht erforderlich.
Duct Adapter für Remote Sensor
Verwendungszweck
Duct Adapter für Remote Sensor – 83 17 617:
— Für die Montage eines Remote Sensors auf einer Rohrleitung (bzw. einem
Duct),
— zur Gasmessung in der Rohrleitung (bzw. dem Duct).
Montage
Bohrung für die Sensoröffnung (Ø35 +1 mm) an der gewünschten
Messstelle der Rohrleitung bohren.
Dichtmanschette in die Bohrung einknöpfen.
Haltebügel zentrisch zur Bohrung ausrichten.
1 Bohrungen für die Befestigungschrauben bohren. Bohrbild: siehe Seite 139
2 Bajonet-Ring des Remote Sensors lösen.
3 Haltebügel auf Stutzen des Gehäuses setzen und Bajonet-Ring wieder
montieren.
Sensorstutzen in Dichtmanschette einsetzen.
Haltebügel in entsprechende Position drehen und festschrauben.
Auf dichten Sitz des Sensors in der Dichtmanschette achten, um Fehlmess-
ungen zu vermeiden!
28
4
Stecker
HINWEIS
HINWEIS
Remote Kabel
5 m / 15 m / 30 m
3
5
Sensoradapter
1
1
2
