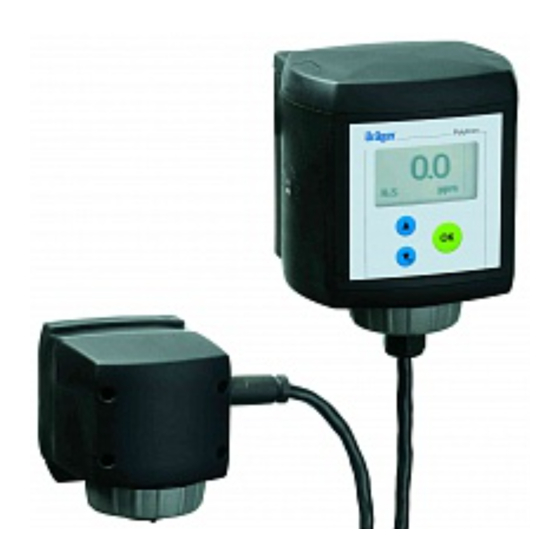

Dräger Polytron 7000 Bedienungs- Und Installationshinweise

Duct Adapter für Remote Sensor, Installationshinweis
Der Betrieb des Dräger Polytron 7000 mit dem Duct Adapter setzt die genaue Kenntnis und Beach-
tung der Gebrauchsanweisung Dräger Polytron 7000 (Bestell-Nr. 90 23 758) voraus!
Verwendungszweck
Duct Adapter für Remote Sensor – 83 17 617:
— Für die Montage eines Remote Sensors auf einer Rohrleitung (bzw. einem Duct),
— zur Gasmessung in der Rohrleitung (bzw. dem Duct).

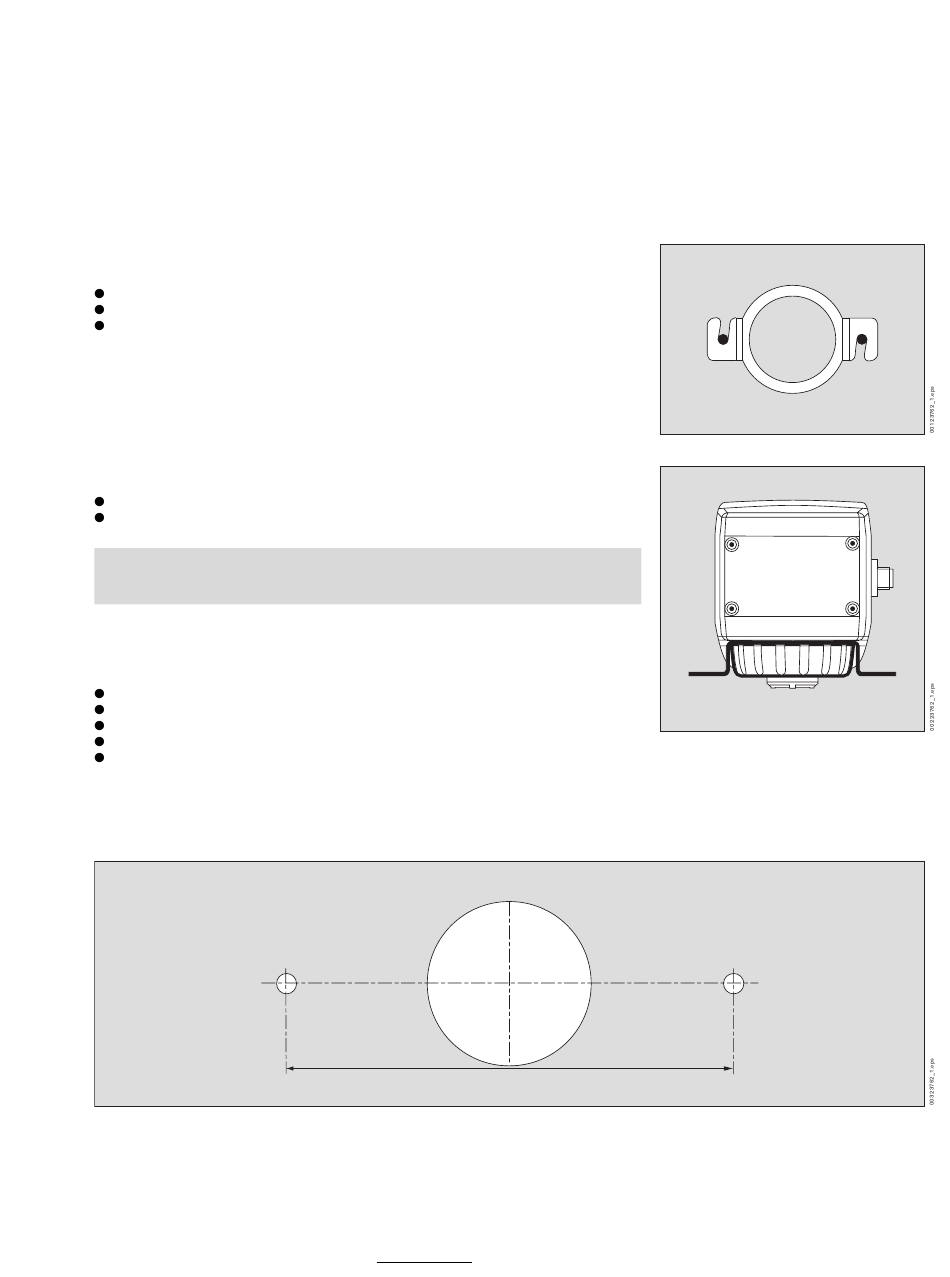

Montage
Bohrung (Ø35 +1 mm) an der gewünschten Messstelle der Rohrleitung bohren.
Dichtmanschette in die Bohrung einknöpfen.
Haltebügel zentrisch zur Bohrung ausrichten.
1 Bohrungen für die Befestigungschrauben bohren. Bohrbild: siehe unten.
2 Bajonet-Ring des Remote Sensors lösen.
3 Haltebügel auf Stutzen des Gehäuses setzen und Bajonet-Ring wieder montieren.
Sensorstutzen in Dichtmanschette einsetzen.
Haltebügel in entsprechende Position drehen und festschrauben.
Vorsicht:
Auf dichten Sitz des Sensors in der Dichtmanschette achten, um Fehlmessungen zu
vermeiden!
Demontage/Sensorwechsel
Halteschrauben lockern.
Haltebügel durch Drehen lösen.
Remote-Sensor aus Dichtmanschette ziehen.
Sensor austauschen.
Remote-Sensor wieder montieren.
Bohrbild
90 23 762 - MA 4683.106 de
© Dräger Safety AG & Co. KGaA
1. Ausgabe - September 2003
Änderungen vorbehalten
Ø 35 ±1 mm
94 ±1 mm
