Dräger Polytron 7000 Gebrauchsanweisung Seite 17

Installation des Transmitters in nicht explosionsgefährdeten Bereichen
Ex-Schutz Kennzeichnung vom Transmitter unbedingt entfernen. Der Trans-
mitter darf nach dem erstmaligen Betrieb gemäß dieser Installation nicht
mehr in explosionsgefährdeten Bereichen installiert werden. Explosionsge-
fahr!
:
— Bei der Installation in nicht explosionsgefährdeten Bereichen die Abschir-
mung und negative Versorgung an Masse Schaltschrank oder Schalttafel
anschließen.
— Sicherstellen, dass die Speisespannung des Zentralgerätes (ohne Berück-
sichtigung des Bürdenwiderstandes) mindestens den Werten der Tabellen
Seite 20 bis Seite 22 entspricht.
— Wenn die digitale Kommunikation gemäß HART genutzt werden soll, muss
der Bürdenwiderstand des Speisegerätes im Bereich von 230 bis 500 W lie-
gen.
— Zulässige Leitungslängen können den Tabellen Seite 20 bis Seite 22 ent-
nommen werden. Dabei ist jeweils die Zeile mit " Anzahl Transmitter " = 1
anzuwenden.
VORSICHT

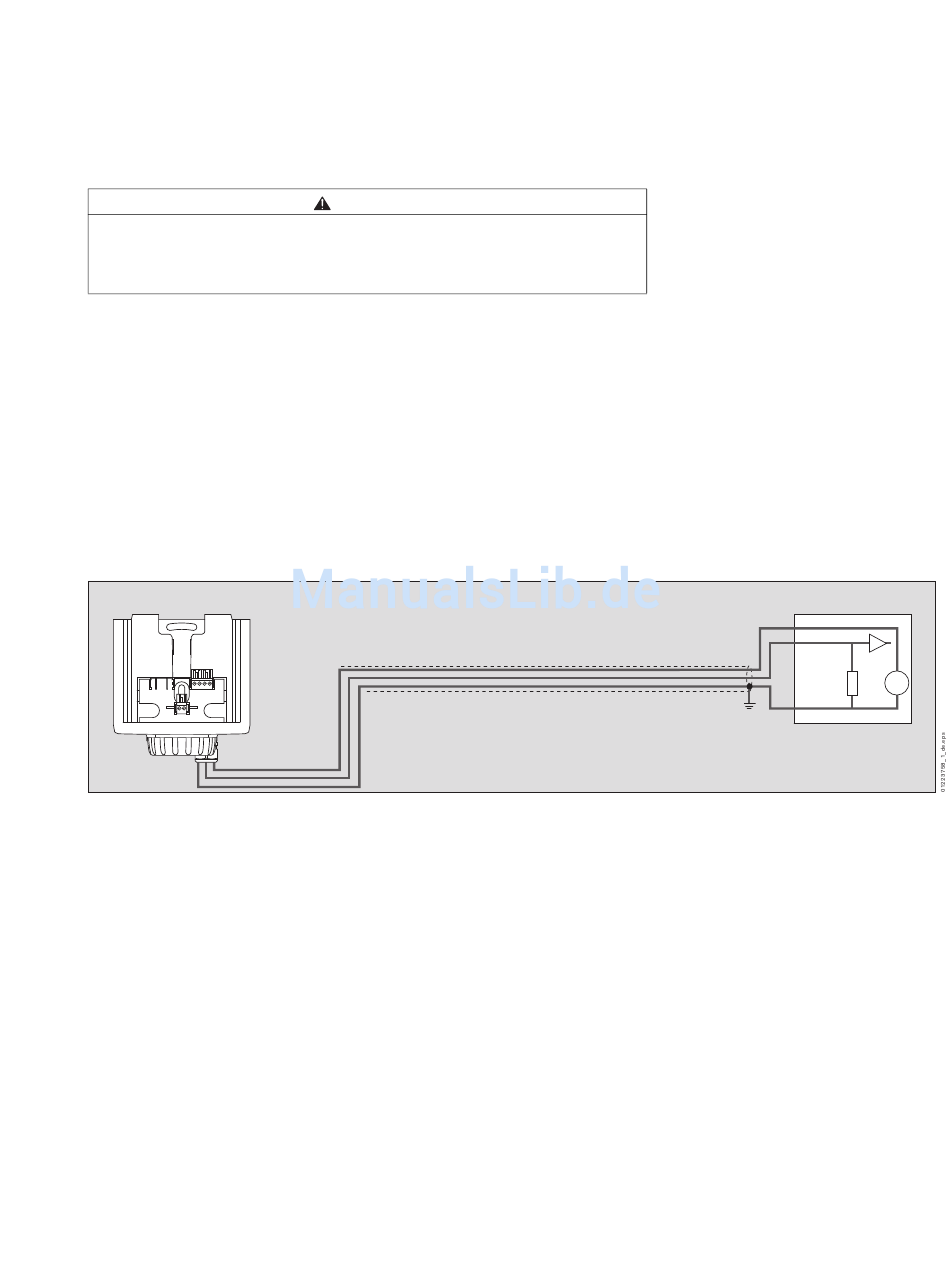

Nicht-Ex-Bereich
Elektrische Anschlüsse installieren
+
4 ... 20 mA
0 V
Zentralgerät
+
–
17
