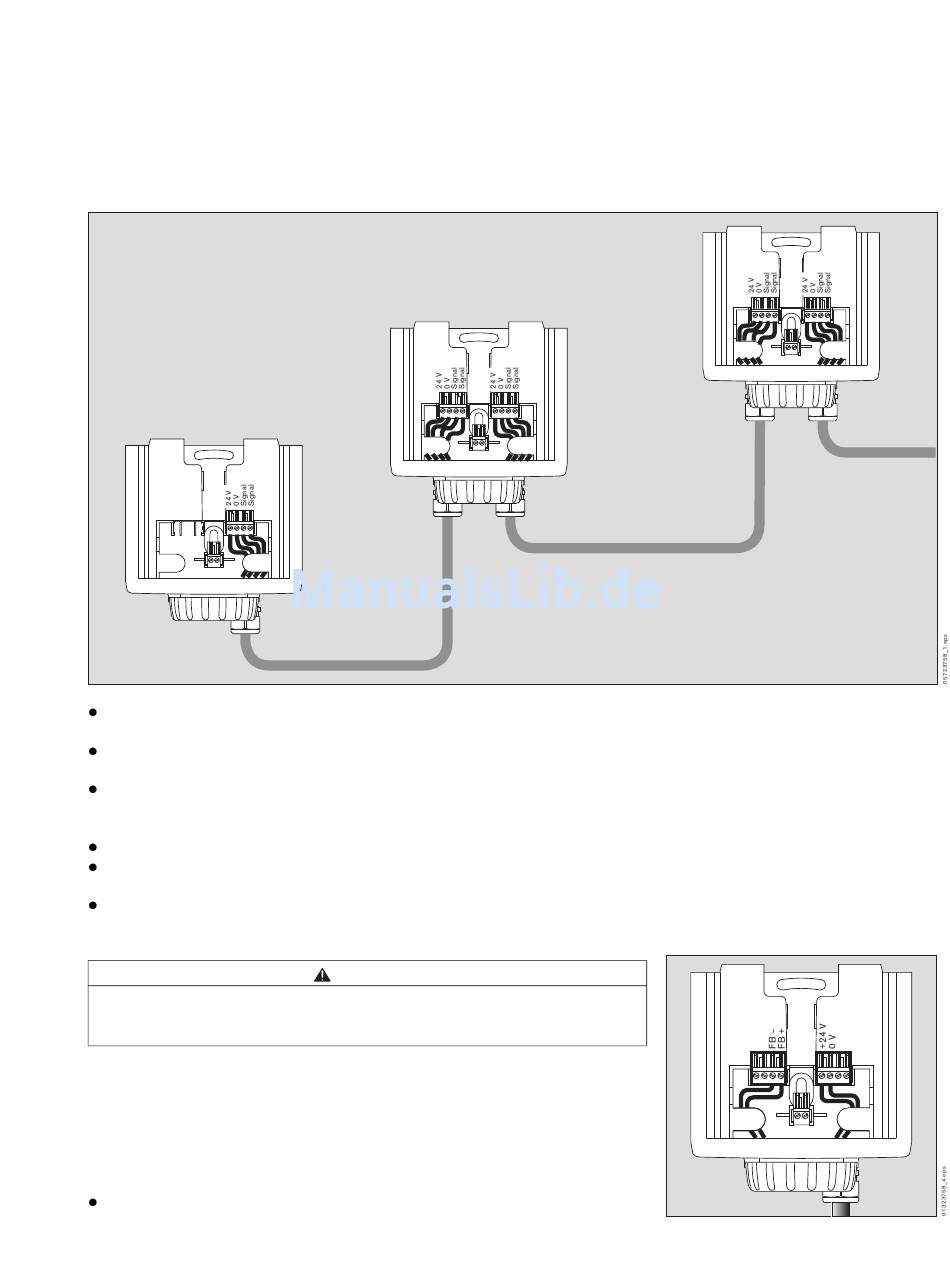

— Bei der LON-Kommunikation können bis zu 63 Polytron 7000 als Bus,
Stern, Ring oder gemischt an ein 4-adriges Kabel angeschlossen werden.
X8
4-Draht Anschlusskabel in Kabelverschraubung montieren, ablängen und
abisolieren (ca. 80 mm).
Eventuell vorhandene Abschirmung so kürzen, dass keine Kurzschlüsse
entstehen können.
Kabel anschließen:
1 Klemme 4-polig für Dräger Polytron 7000 – Polarität beachten.
Anschlussklemme wieder in Halterung einschieben.
Kabel in Halterung fixieren.
Den Installationshinweis falten und für die Inbetriebnahme in die Dräger
Docking Station einlegen.
Raincover (Staub- und Spritzwasserschutz) wieder aufstecken.
Bei Installation des Transmitters in 4-Leitertechnik:
In 4-Leitertechnik besitzt der Transmitter keinen Ex-Schutz. Der Transmitter
darf nach dem erstmaligen Betrieb gemäß dieser Installation nicht mehr in
explosionsgefährdeten Bereichen installiert werden. Explosionsgefahr!
Installation Feldbuskommunikation am Transmitter
— Die PROFIBUS PA Übertragungstechnologie für eigensichere Applikatio-
nen ist MBP. MBP steht für:
– Manchester Coding (M)
– Bus Powered (BP)
— Es können 5 Transmitter an ein Segment mit einem typischen Segment-
strom von 100 mA angeschlossen werden.
4-Draht Anschlusskabel in Kabelverschraubung montieren, ablängen und
X7 X8
VORSICHT
Elektrische Anschlüsse installieren
X7 X8
X7 X8
1 2
