Dräger Polytron 7000 Gebrauchsanweisung Seite 14

Elektrische Anschlüsse installieren
Installation des Transmitters in explosionsgefährdeten Bereichen der
Zone 2
— Nur Speisegeräte oder eine Sicherheitsbarriere der Gerätekategorie 3 ver-
wenden.
— Es dürfen nur Speisegeräte oder Sicherheitsbarrieren mit folgenden Kenn-
werten verwendet werden: UO (VOC)
700 mW.
— Darauf achten, dass die maximal an das Speisegerät anschließbare Kapa-
zität und Induktivität nicht überschritten wird (Leitung berücksichtigen).
Die sicherheitstechnischen Eingangsparameter des Transmitters betragen:
C = 5 nF, L = 50 µH.
i i
Kategorie 1-Kennzeichnung unbedingt an vorgesehener Stelle aus dem
Typenschild-Anhänger herausschneiden. Das Gerät darf nach dem erstmali-
gen Betrieb gemäß dieser Installation nicht mehr in explosionsgefährdeten
Bereichen der Zone 0 und Zone 1 (Gerätekategorie 1 oder 2) installiert wer-
den. Explosionsgefahr!
Zulässige Leitungslängen können der Tabelle auf Seite 20 entnommen
werden. Dabei ist jeweils die Zeile mit " Anzahl Transmitter = 1" anzuwen-
den.
Installation des Transmitters in nicht explosionsgefährdeten Bereichen:
Ex-Schutz Kennzeichnung unbedingt vom Transmitter entfernen. Der Trans-
mitter darf nach dem erstmaligen Betrieb gemäß dieser Installation nicht
mehr in explosionsgefährdeten Bereichen installiert werden.
Zulässige Leitungslängen können der Tabelle auf Seite 20 entnommen
werden. Dabei ist jeweils die Zeile mit " Anzahl Transmitter = 1" anzuwen-
den.

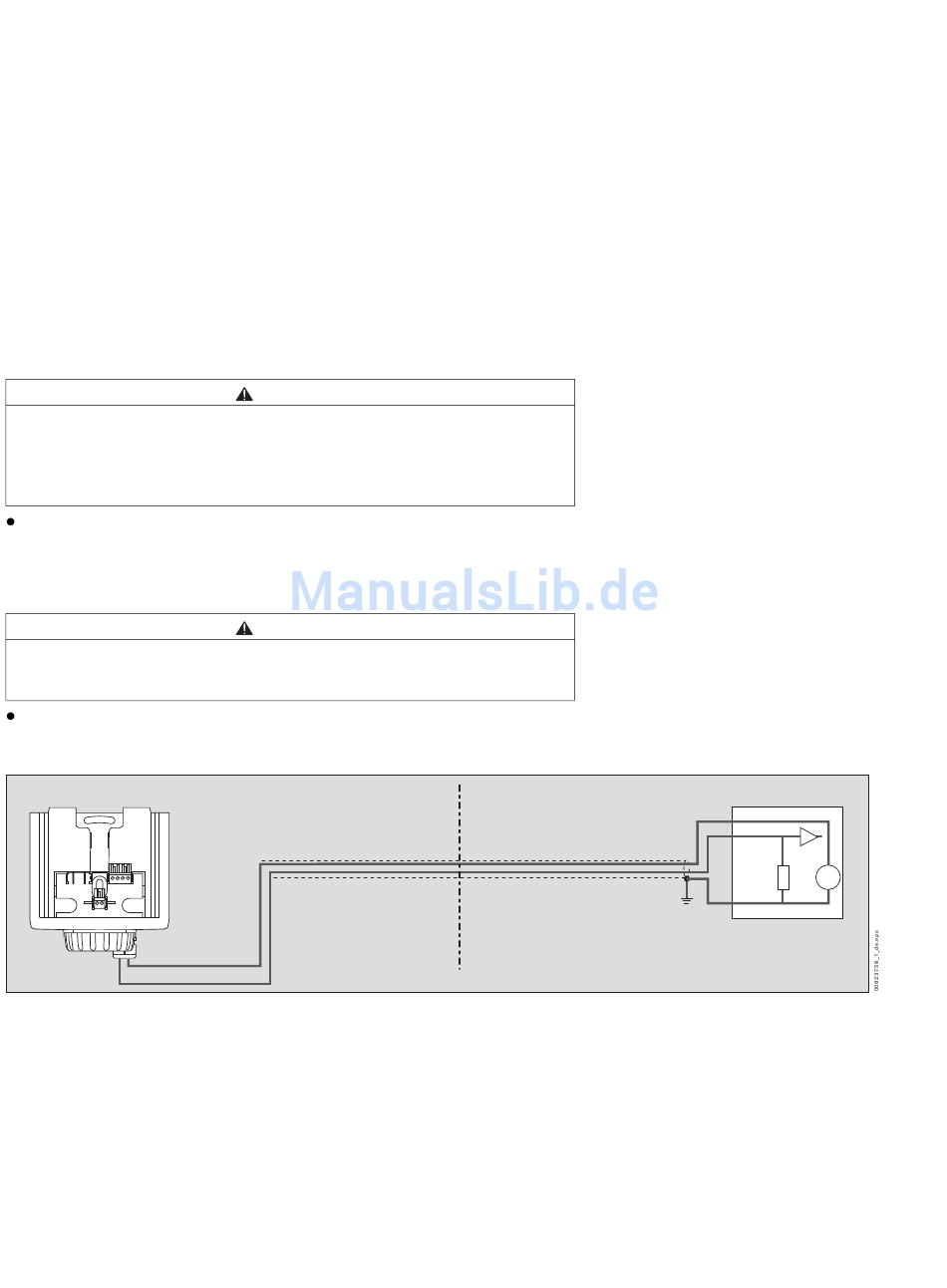

Ex-Bereich, Zone 2 oder Nicht-Ex-Bereich
ohne Sicherheitsbarriere
+24 V
4 bis 20 mA
Installation Feldbuskommunikation am Transmitter
— Der Transmitter kann an ein zertifiziertes eigensicheres Feldbussystem an-
geschlossen werden, dass das FISCO (Fieldbus intrinsically safe concept)
unterstützt.
— Die PROFIBUS PA Übertragungstechnologie für eigensichere Applikatio-
nen ist MBP. MBP steht für:
– Manchester Coding (M)
– Bus Powered (BP)
— Es können 5 Transmitter an ein Segment mit einem typischen Segment-
strom von 100 mA angeschlossen werden.
14
?
30 V, IO (ISC)
VORSICHT
VORSICHT
≤ ≤
0.3 A, PO
Nicht-Ex-Bereich
+
4 ... 20 mA
+
–
0 V
Zentralgerät
