Pumpenmodul

Verwendungszweck
Pumpenmodul – auf Anfrage:
1 Für das Ansaugen von Messgas von einem entfernten Ort zum Dräger Po-
lytron 7000 Transmitter.
Durch die Nachrüstung des Polytron 7000 mit dem Relaismodul und/oder
dem Pumpenmodul verliert das Gesamtgerät die Ex-Zulassung. Der Betrei-
ber muss sicherstellen, dass auf dem Dräger Polytron 7000 keine Zulas-
sungshinweise vorhanden sind. Eventuell vorhandenes Zulassungsschild
unbedingt entfernen bzw. abtrennen.
Der Einsatz von Polytron 7000 mit installiertem Pumpenmodul und/ oder
Relaismodul ist in Ex-gefährdeten Bereichen nicht zulässig! Explosionsge-
fahr!
Beim Ansaugen von Messgas aus explosions-gefährdeten Bereichen sind
geeignete Explosionsschutzmaßnahmen, wie z. B. Flammensperren erfor-
derlich!
Für den Betrieb des Pumpenmoduls muss der elektrische Anschluss in 3-
Leitertechnik erfolgen.
Bei dem Einbau des Pumpenmoduls muss das Polytron 7000 von der Span-
nungsversorgung getrennt sein. Explosionsgefahr!

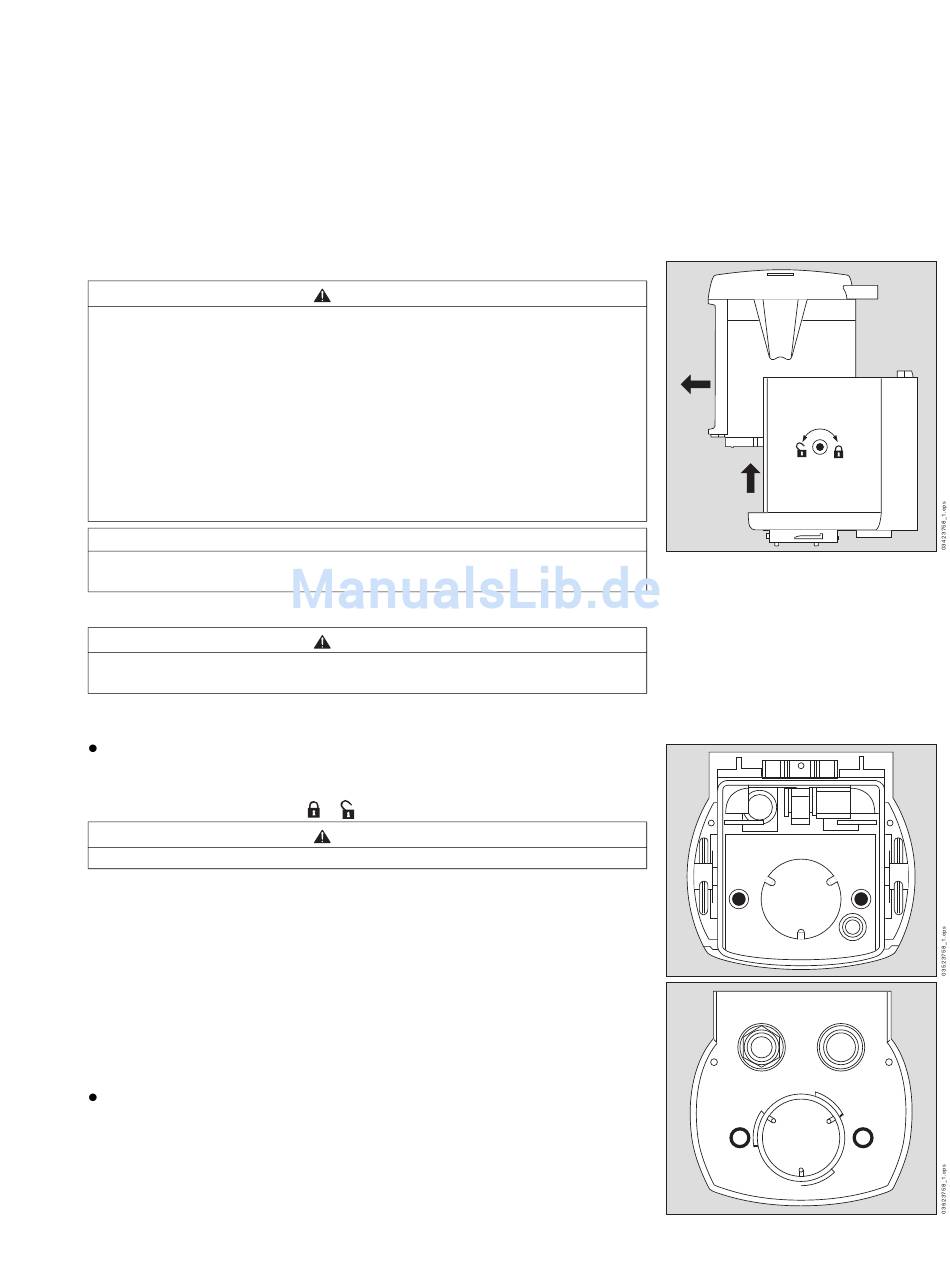

Docking Station vorbereiten
Eventuell vorhandenes Zulassungsschild/Ex-Aufkleber auf der Docking
Station entfernen.
1 Messeinheit mit Sechskantschlüssel entriegeln durch Drehen der Exzenter
gegen den Uhrzeigersinn (
Nur Innensechskantschlüssel (5 mm) ohne Kugelkopf verwenden.
2 Messeinheit bis ca. halbe Höhe nach oben schieben und anschließend
nach vorne aus der Docking Station nehmen.
3 Auf der linken und rechten Seite der Sensorvertiefung befinden sich für das
Ausbrechen vorbereitete Bohrungen, in welche die Glasröhrchen der Pum-
pe eingesetzt werden.
Bohrungen von der Innenseite der Docking Station durchschlagen oder
bohren. Die Bohrung soll einen 6 mm Durchgang haben.
Öffnungen anschließend von der Außenseite entgraten.
4 Von der Unterseite der Docking Station den Durchgang der Bohrungen
nochmals prüfen.
Docking Station auf lose Teile prüfen, falls erforderlich reinigen.
3 O-Ringe von dem Glasröhrchen entfernen und in die Nuten am Boden der
Docking Station einsetzen.
VORSICHT
HINWEIS
VORSICHT
o
= ca. 180 ).
VORSICHT
Zubehör installieren
2
1
3 3
4 4
