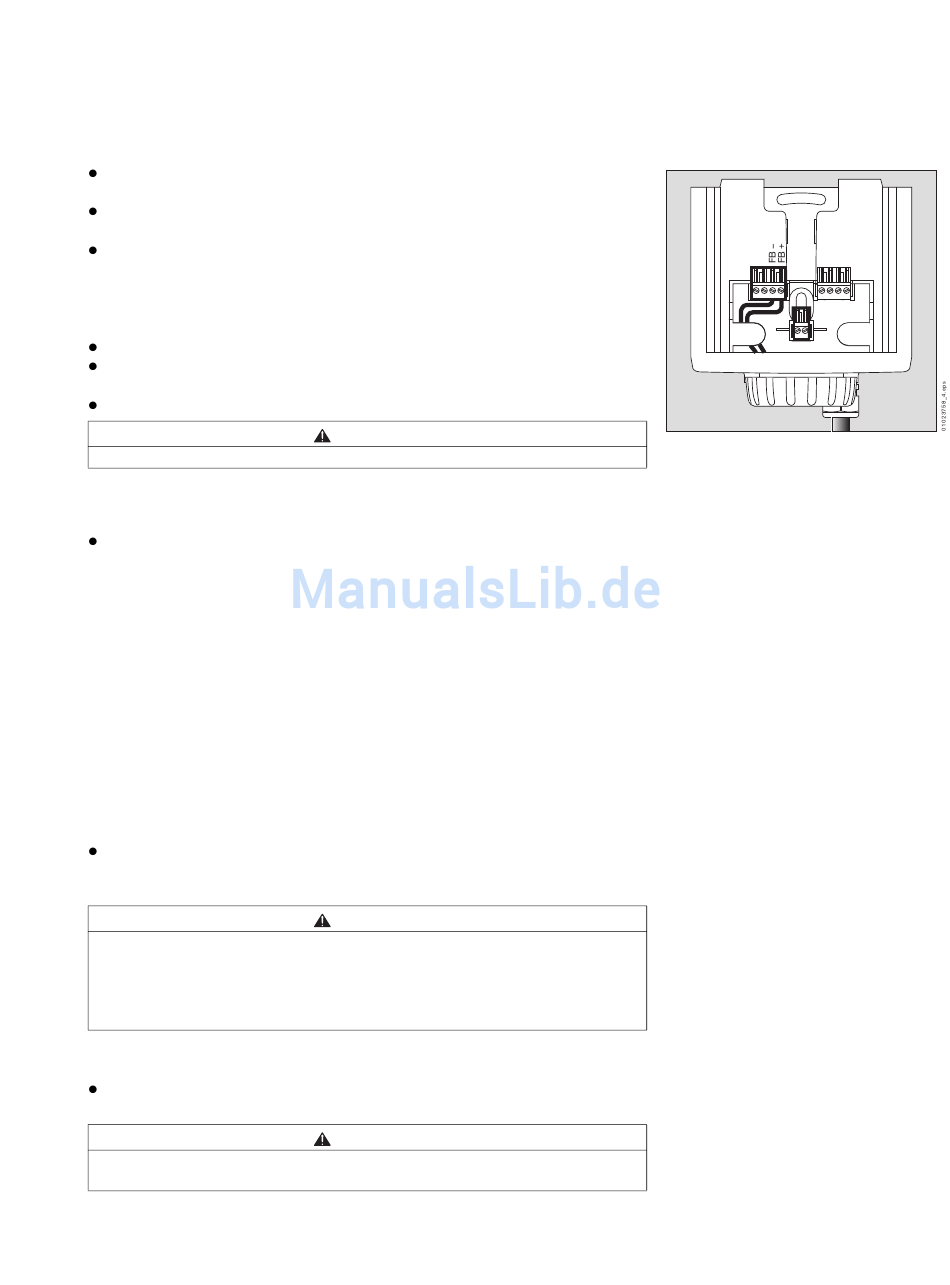

Dräger Polytron 7000 Gebrauchsanweisung Seite 15

2-Draht Anschlusskabel in Kabelverschraubung montieren, ablängen und
abisolieren (ca. 80 mm).
Eventuell vorhandene Abschirmung so kürzen, dass keine Kurzschlüsse
entstehen können.
Kabel anschließen:
1 Klemme 4-polig (X7), Bestell-Nr. 83 16 268, für Dräger Polytron 7000 – Po-
larität beachten. Überzählige Adern kürzen oder
2 in den mittleren Klemmen (Bestell-Nr. 83 16 422) fixieren.
1 Anschlussklemme wieder in Halterung einschieben.
Kabel in Halterung fixieren.
Den Installationshinweis falten und für die Inbetriebnahme in die Dräger
Docking Station einlegen.
Raincover (Staub- und Spritzwasserschutz) wieder aufstecken.
Klemme 4-polig (X7) in linke Halterung einschieben.
Bei Installation des Transmitters in explosionsgefährdeten Bereichen
der Zone 0 oder Zone 1:
Es dürfen nur Sicherheitsbarrieren mit folgenden Kennwerten verwendet
werden:
U ≤24 V, I ≤0,38 A, P
max max
dell ia oder ib entsprechen.
— Die sicherheitstechnischen Eingangsparameter des Transmitters betragen:
C = 5 nF, L = 10 µH.
i i
— Der Transmitter darf nur in 2-Leitertechnik an der linken 4-fach Klemme
(X7) der Docking Station angeschlossen werden. An der rechten 4-fach
Klemme (X8) dürfen keine elektrischen Anschlüsse vorgenommen werden.
Bei Installation des Transmitters in explosionsgefährdeten Bereichen
der Zone 2:
— Darauf achten, dass das Speisegerät dem FISCO-Modell ic entspricht,
bzw. dass die maximal an das Speisegerät anschließbare Kapazität und In-
duktivität nicht überschritten wird (Leitung berücksichtigen).
— Die sicherheitstechnischen Eingangsparameter des Transmitters betragen:
C = 5 nF, L = 10 µH.
i i
Der Transmitter darf nur in 2-Leitertechnik an der linken 4-fach Klemme
(X7) der Docking Station angeschlossen werden. An der rechten 4-fach
Klemme (X8) dürfen keine elektrischen Anschlüsse vorgenommen werden.
Kategorie 1-Kennzeichnung unbedingt an vorgesehener Stelle aus dem
Typenschild-Anhänger herausschneiden. Das Gerät darf nach dem erstmali-
gen Betrieb gemäß dieser Installation nicht mehr in explosionsgefährdeten
Bereichen der Zone 0 und Zone 1 (Gerätekategorie 1 oder 2) installiert wer-
den. Explosionsgefahr!
Installation am Zentralgerät
Abschirmung an Erde des Zentralgerätes anschließen (z. B. Gehäuse, Er-
dungsschiene, usw.).
Bei PROFIBUS-Geräten darf die Abschirmung nur auf einer Seite des
Kabels an Erde angeschlossen werden.
VORSICHT
≤5,32 W oder solche, die dem FISCO-Mo-
max
VORSICHT
VORSICHT
Elektrische Anschlüsse installieren
X7 X8
1
2
15
