CONFIGURAZIONE DELLA BICICLETTA

Regolazione del Sag

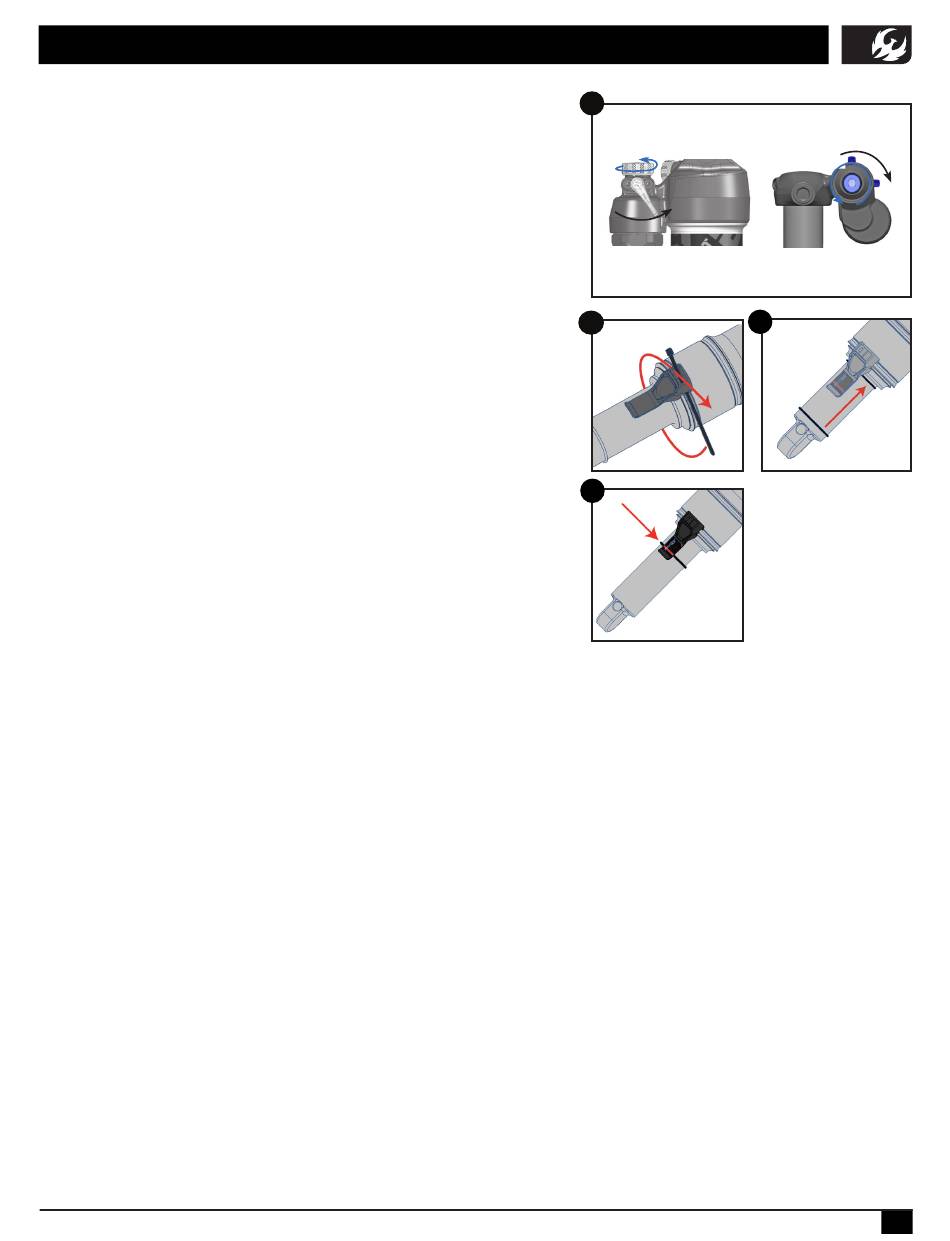

1. Regolare il sag con la leva di compressione blu in
apertura. (fig. 1)
2. Se l'ammortizzatore è dotato di regolazioni aggiun-
tive per la compressione e l'estensione, accertarsi
che siano regolate in modo da essere completa-
mente aperte, la compressione sulla posizione più
morbida e l'estensione sulla posizione più rapida. A
tal fine, ruotarli completamente in senso antiorario.
3. Se non è già stato installato, fissare
l'indicatore di sag alla parte inferiore del corpo
dell'ammortizzatore con la fascetta in dotazione e
tagliare con cura la parte in eccesso.(fig. 2)
4. Trovate una superficie piana e qualcosa che vi tenga
fermi mentre siete sulla bicicletta, in modo da poter
stare sui pedali in posizione seduta. Può essere più
facile chiedere a un compagno di tenere ferma la
bicicletta dalla parte anteriore, impugnando il ma-
nubrio mentre si è in posizione di guida.
5. Mentre si è in piedi sui pedali, ci si siede con forza
sulla sella per far entrare la sospensione nella
corsa. In questo modo si assicura che la bicicletta
si fermi all'assetto naturale con il ciclista in sella..
6. Mentre si è in sella e non ci si muove, far scorrere
l'anello a O in posizione contro la bombola d'aria.
(fig. 3)
7. Una volta posizionato l'anello, scendere lentamente
dalla bicicletta in modo da non spostare l'anello.
8. Effettuare le regolazioni dell'abbassamento
rimuovendo o aggiungendo aria in modo che i pas-
saggi da 4 a 7 allineino l'anello con la linea rossa
sull'indicatore di abbassamento. (fig. 4)
*Non superare la pressione massima dell'aria indicata sull'ammortizzatore. Quando si regola la pressione
dell'aria nell'ammortizzatore, far compiere all'ammortizzatore almeno il 25% della sua corsa prima di
ricontrollare il sag, in modo che la camera d'aria negativa eguagli la pressione con la camera principale
ogni volta che si aggiunge o si rimuove aria. È possibile farlo premendo più volte sulla sella per comprim-
ere l'ammortizzatore oltre il punto di sag.
pivotcycles.com
1
MANOPOLA REGO-
MANOPOLA REGOLAZIONE LAZIONE DELLA
DELLA COMPRESSIONE A COMPRESSIONE A
BASSA VELOCITÀ
BASSA VELOCITÀ APERTURA
LEVA A DUE POSIZIONI
APERTURA
FLOAT X
2 3
4
AVVISO:
che l'indicatore di sag
non entri in contatto con
il telaio o il leveraggio
durante il ciclo della
sospensione. In caso
contrario, l'indicatore
potrebbe rompersi
durante la guida.
LEVA A DUE
POSIZIONI
APERTURA
APERTURA
FLOAT X2
Assicurarsi
