AUS- UND EINBAU DES AKKUS

Akku Ausbau

Der Akku kann entnommen werden, um ihn zu wechseln oder zu laden, falls keine Steckdose in der
Nähe des Bikes vorhanden ist.
HINWEIS: Wenn das Bike auf seinen Rädern steht, berührt der Akku den Boden, bevor er vollständig aus
dem Rahmen entnommen werden kann. Es wird daher empfohlen, das Bike auf einem Montageständer
kopfüber zu sichern, um den Akku sicher zu entnehmen.

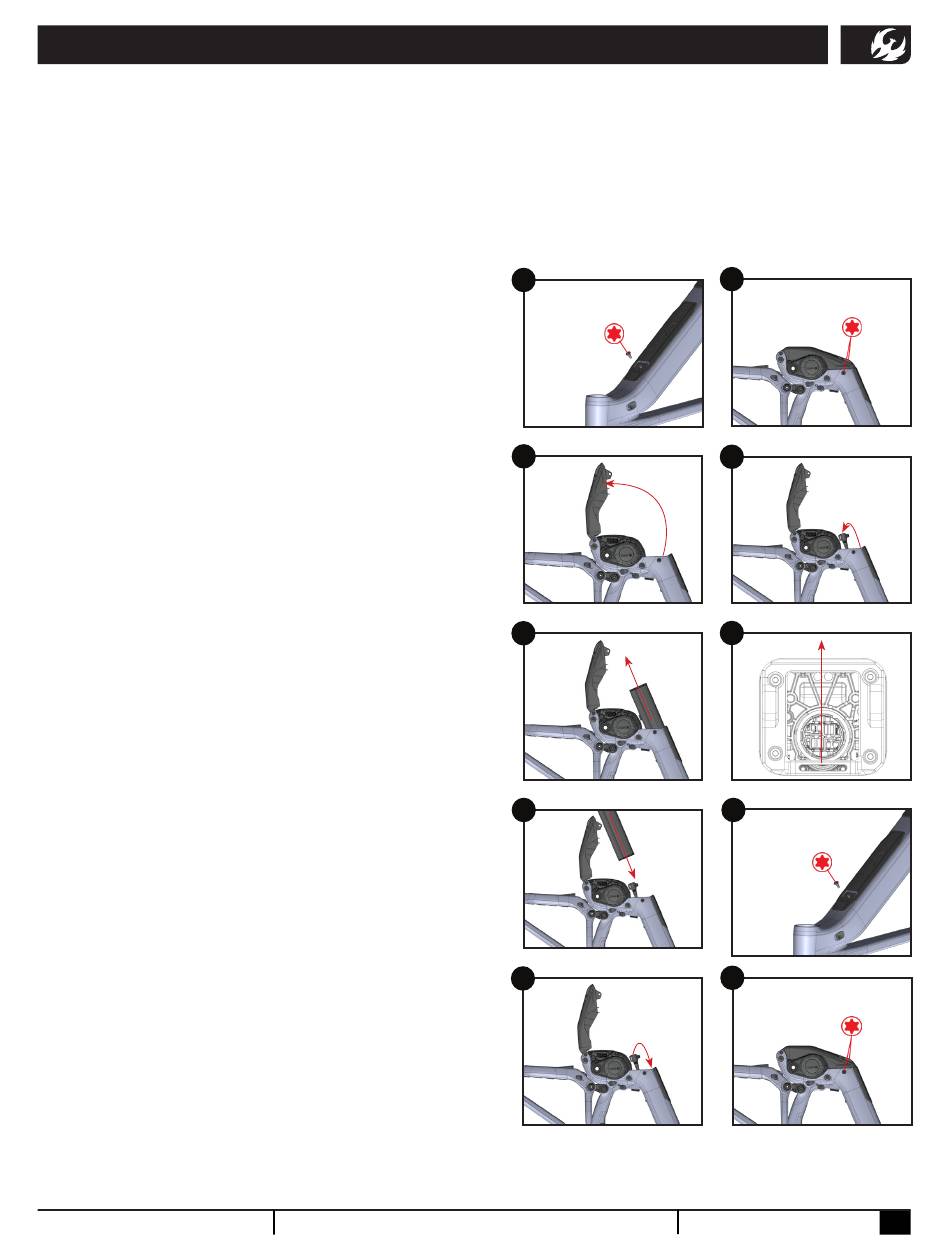

1. Mit einem T-25-Schlüssel die vordere
Akkubefestigungsschraube entfernen. (Bild 1)
2. Die vorderen beiden Schrauben, mit denen die
Schutzplatte am Rahmen befestigt ist, ebenfalls mit
einem T-25-Schlüssel lösen. (Bild 2)
3. Die Abdeckung nach hinten zum Heck des Bikes
schwenken. (Bild 3) Wenn du das Bike dabei
aufrecht hältst, stütze den Akku mit einer Hand ab,
während du die Schutzplatte öffnest.
4. Vorsichtig das Stromkabel vom Akku lösen. (Bild 4
5. Den Akku mit den Händen abstützen und mithilfe
des Akkubands vorsichtig aus dem Rahmen ziehen
(Bild 5)
Wenn du keinen Montageständer verwendest, um das
Bike kopfüber oder vom Boden angehoben zu halten,
musst du das Bike leicht zur Nicht-Antriebsseite
kippen oder anheben, um den Akku vollständig aus
dem Rahmen zu entnehmen.
Akku Einbau
Zum Einsetzen des Akkus folge den oben
beschriebenen Schritten in umgekehrter Reihenfolge.
HINWEIS: Das Einsetzen des Akkus ist einfacher, wenn
das Bike kopfüber steht. Wir empfehlen, das Bike dafür
kopfüber in einem Montageständer zu sichern.
1. Ausrichtung des Akkus prüfen, bevor du ihn
einsetzt. (Bild 6)
2. Etwas Fett auf die Gewinde der Halteplatten- und
der Schutzplattenschrauben auftragen.
3. Den Akku mit beiden Händen vorsichtig in das
Unterrohr führen. (Abb. 7)
4. Leichten Druck auf den Akku geben, bis er
vollständig in Position sitzt. Anschließend die vordere
Schraube der Halteplatte anbringen. (Bild 8)
5. Das Stromkabel wieder im Akku einstecken. (Bild 9)
6. Die Schutzplatte schließen. (Bild 10)
7. Die Schutzplattenschrauben anbringen und diese
sowie die vordere Befestigungsschraube mit jeweils
8 Nm anziehen.
