AJUSTE SLACKY MCSTEEPTUBE

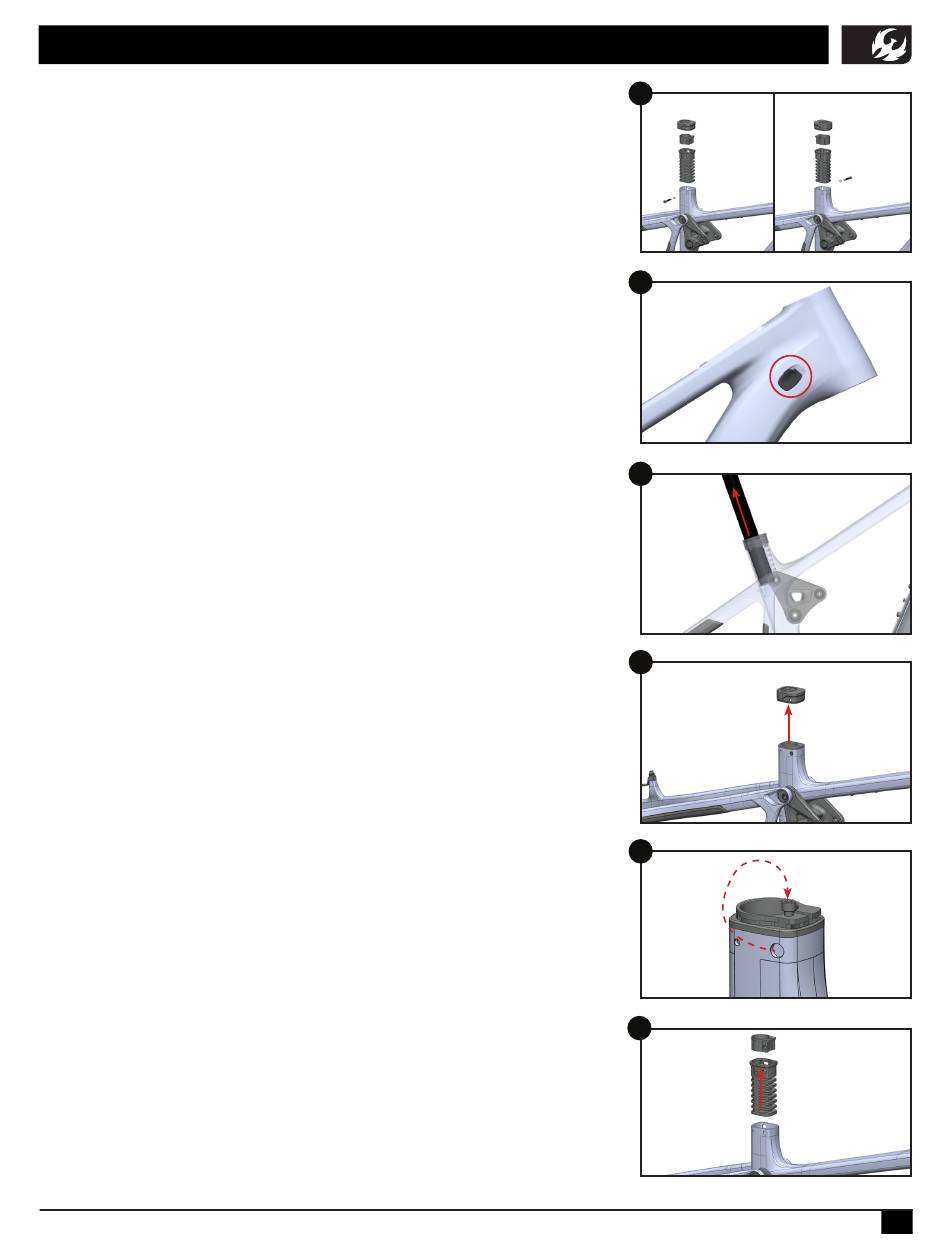

La Shuttle LT incorpora el inserto de tubo de sillín ajustable Slacky
McSteepTube de Pivot, con patente en trámite (fig. 1). Este inserto
se puede extraer y girar 180° para ajustar el ángulo del sillín 1,5°,
entre 76,5° y 78° (fig. 1).
Recomendamos la posición atrasada para la mayoría de las
situaciones de conducción, ya que proporciona una postura más
equilibrada. Si sueles subir carreteras y senderos muy empinados,
las posiciones adelantadas pueden ser una mejor opción para
subidas empinadas y prolongadas.
1. Utilice una llave hexagonal de 2 mm para aflojar la tapa del
puerto del cable del lado de la transmisión que sujeta la funda
del cable de la tija telescópica. (fig. 2)
2. Retire la palanca del gotero de la abrazadera del manillar
para permitir que la carcasa se mueva completamente y
desconectar el cable y la carcasa de la tija del sillín.
3. Retire la tija del sillín del cuadro. (fig. 3)
4. Levante la tapa de goma de la abrazadera de la tija del sillín
para retirarla. (fig. 4)
5. Afloje y retire el perno y la arandela de la abrazadera del sillín
del collar de la tija.
6. Enrosque el perno de la abrazadera del sillín en la parte
superior del orificio de extracción del collar de la abrazadera
para extraerlo del cuadro. (fig. 5)
7. Retire el collar de aluminio del sillín del inserto. *Usar un
desmontador de neumáticos para hacer palanca desde la
parte delantera puede ser útil.
8. Retire el inserto de plástico del cuadro. (fig. 6)
9. Desenrosque el perno de la abrazadera del sillín del orificio de
extracción.
10. Vuelva a colocar el collar de aluminio del sillín en el inserto de
plástico.
11. Gire el inserto y el collar 180° e insértelos de nuevo en el
cuadro.
12. Inserte el perno de la abrazadera del sillín ajustable con la
arandela en el cuadro por el otro lado.
13. Vuelva a colocar la tapa de goma de la abrazadera de la tija
del sillín en el tubo del sillín para que coincida con la posición
del inserto. Vuelva a conectar el cable y la funda de la tija
telescópica e inserte la tija en el cuadro.
14. Ajuste la tija del sillín a la altura del sillín.
15. Apriete el tornillo de la abrazadera del sillín ajustable a 5 Nm.
16. Vuelva a conectar la palanca de la tija telescópica a la
abrazadera del manillar.
17. Apriete el tornillo de la abrazadera del cable (fig. 2).
pivotcycles.com
1
SLACKER
2
3
4
5
6
STEEPER
11
