ESQUEMAS DE CONEXIONES ELÉCTRONICAS
• Los esquemas eléctricos siguientes ayudarán a ilustrar cómo se enrutarán los cables a través de las guías
de cable internas.
• El enrutamiento que se muestra a continuación ayudará a minimizar la probabilidad de apretar un cable al
desmontar y montar el motor durante el mantenimiento.

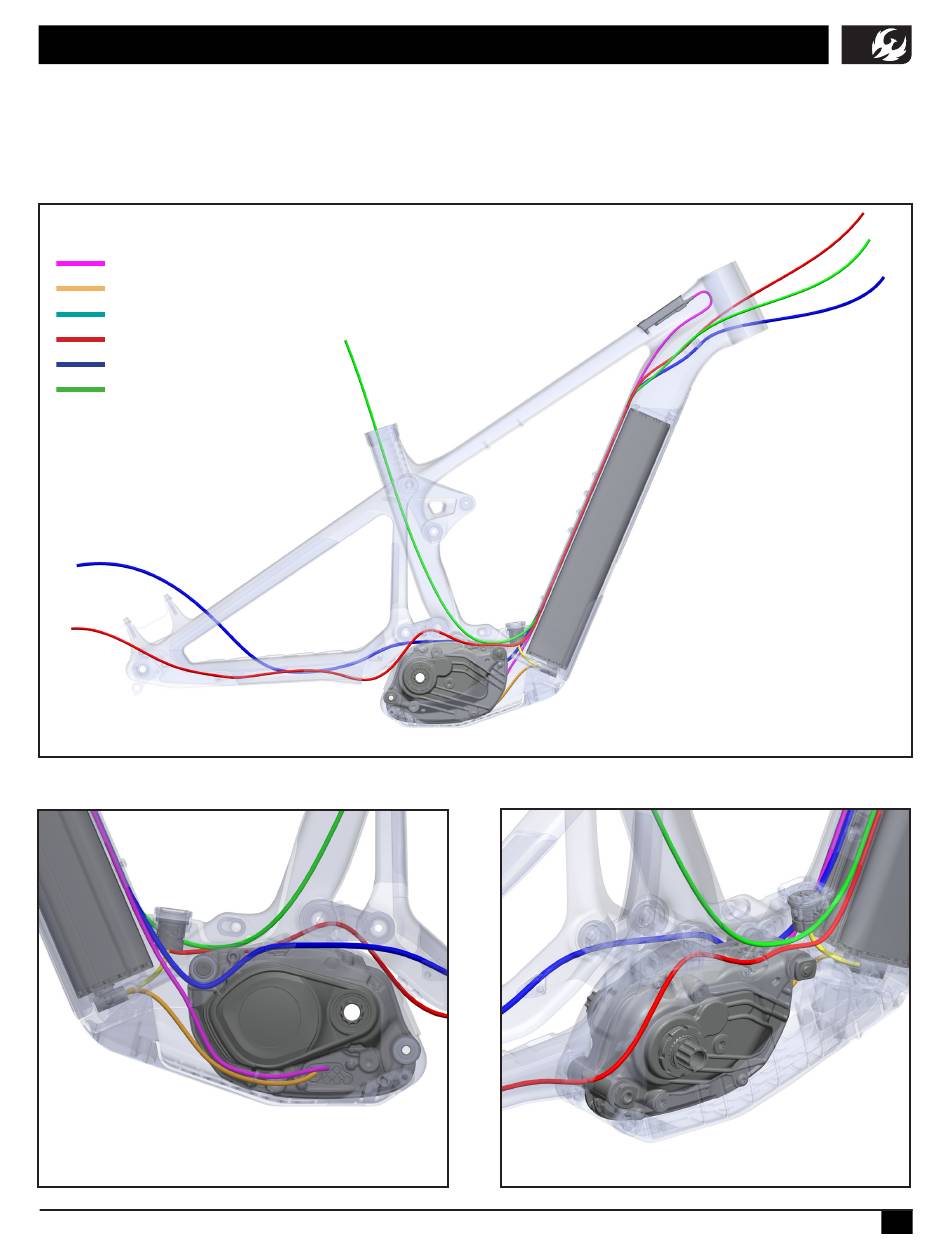

Esquema de conexiones eléctricas del cuadro
Cable del Controlador
Cable de la batería
Cable del puerto de carga
Funda del cambio
Cable del freno
Funda del cable de la
tija telescópica
Vista lateral del cableado del sistema
pivotcycles.com
Vista superior del cableado del sistema
